20层商业综合体暖通空调设计CAD施工图纸(系统原理图)

kkll9988 · 发表于 2020-2-28 08:24:31

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅,办公,商业
建筑高度类型：高层建筑
建筑设计面积：38800.3平方米
建筑地上层数：20层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：25张
设计年代：近代
设计内容：空调,通风,采暖,防排烟,机房
冷热源：市政热网,空气调节器
空调系统：制冷剂系统
采暖系统：散热器供暖
送风方式：散流器送风,其他
项目所在地：山东

附件详情

暖通设计说明
主要设备表

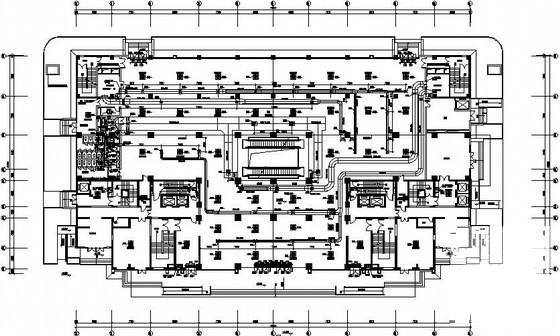

暖通平面图

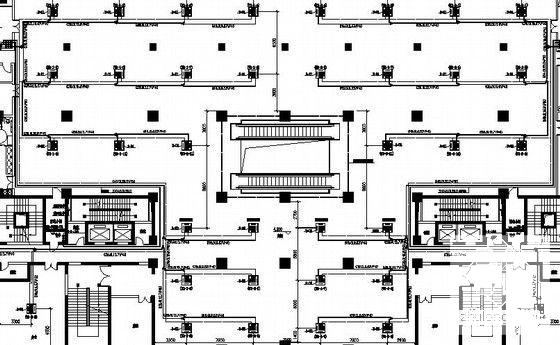

空调冷媒配管平面图

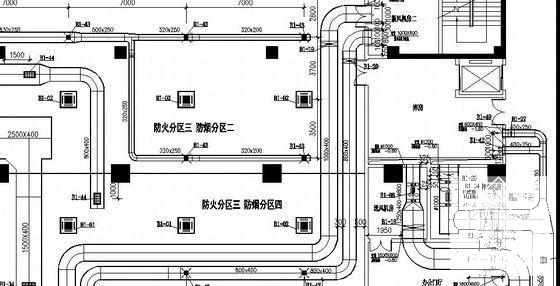

空调风管布置、采暖及防、排烟平面图

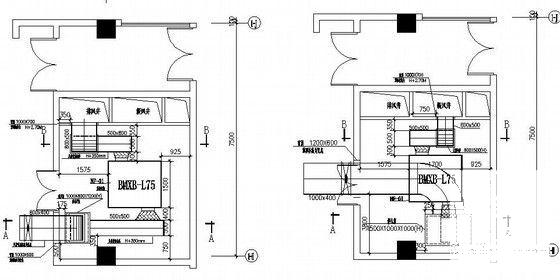

新风机房暖通大样图

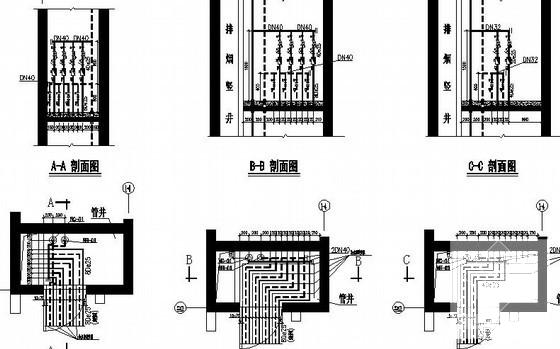

管井采暖管道布置大样图

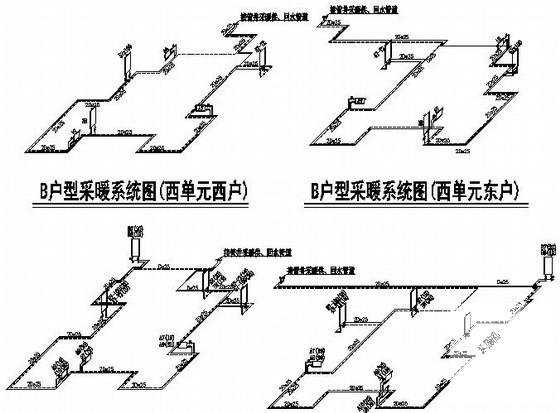

采暖系统图采暖立管系统图户型采暖系统图
正压送风系统原理图

附件详情

一、项目概要：该项目是山东XX大厦工程，建筑层数为地下两层、地上二十层。建筑总面积：38800.3平米。其中地下: 7790.6平米。地上:31009.7平米。建筑总高度70.6米，地下二层为车库、库房和设备用房。地下一层为商场、库房和设备用房。一至三层为商场。四至九层为办公。十至二十层为两个一梯四户的塔式住宅。屋顶夹层为机房层。该项目为一类高层建筑。
二、设计内容：该工程的采暖、空调、通风、防、排烟等系统设计。
1. 该项目空调区域制冷机均采用变冷剂量数码多联中央空调系统。用于夏季制冷，冬季供热。
2. 空调末端：该项目商场和办公区域采用风机盘管加独立新风系统，空调末端（室内机）采用四面出风嵌入式室内机。房间气流组织形式为上送上回方式.。
3. 通风设计：该项目地下室的车库、变配电室、制冷机房、水泵房、中水处理站及无外窗库房，商场和办公公共卫生间、住宅无外窗卫生间均设置通风系统......
4. 采暖、防排烟设计等......

，图纸共25张。






暖通施工图
