厂房建筑暖通空调系统设计CAD施工图纸(控制点流程图纸)

[复制链接]

0

主题

0

帖子

1316

积分

超级版主

Rank: 8Rank: 8

积分
1316
发表于 2020-2-28 20:50:01 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:28张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,防排烟,冷热源
  • 冷热源:市政热网,电动压缩式冷水机组
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:双管制
  • 送风方式:散流器送风
  • 项目所在地:吉林

附件详情

  • 设计施工说明
  • 系统带控制点流程图
  • 采暖系统图
  • 采暖平面图
  • 空调机房设备及配管平面图
  • 新风管、回风管及排风管平面图
  • 风量平衡及侧墙风口平面图
  • ....

附件详情

一、项目概要:
项目位于长春市,为一厂房建筑,厂房共一层,层高为6.5米,为丙类厂房。
二、空调系统:
洁净区空调系统送风经过粗、中、高效三级过滤,高效过滤器装在系统末端...
三、排风系统:
1.排风需高出地面15米排放。
2.非生产区域排风采用换气扇、轴流风机及柜式离心风机...
四、采暖系统:
1.厂房靠外墙的房间及吊顶设置采暖系统,系统形式为上供中回水平双管式。
2.热媒为95/70°c热水,由厂区采暖热水管网提供。
3.散热器均采用铜铝复合柱冀型散热器...

图纸共28张。

吊顶风口平面图

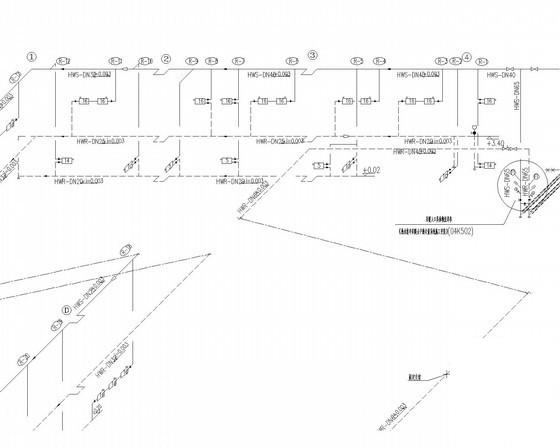

采暖系统图

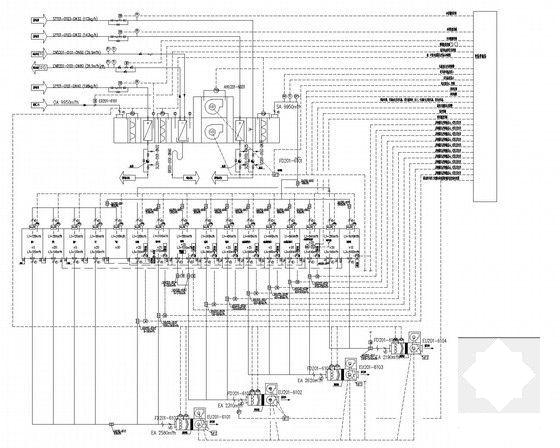

系统带控制点流程图

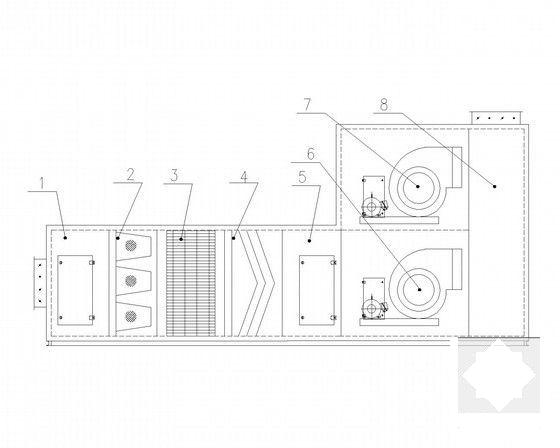

功能段示意图

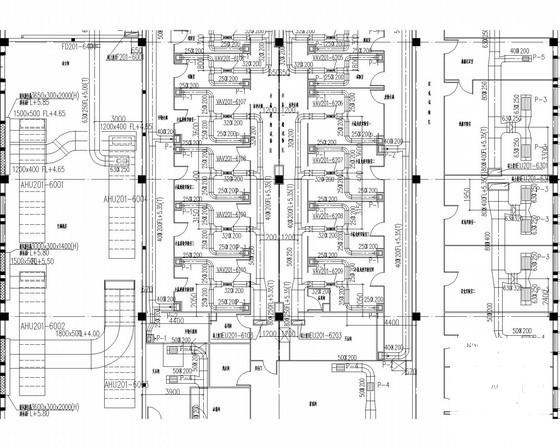

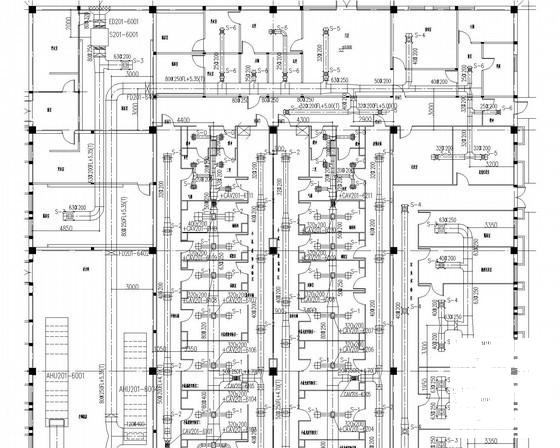

新风管、回风管及排风管平面图

建筑暖通空调施工图 - 1
第 1 张图
建筑暖通空调施工图 - 2
第 2 张图
建筑暖通空调施工图 - 3
第 3 张图
建筑暖通空调施工图 - 4
第 4 张图
建筑暖通空调施工图 - 5
第 5 张图
建筑暖通空调施工图 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-28 20:50:01上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2dewsessc1222c0f.rar

1.8 MB

下载  售价: 100 积分    赚积分
