生产厂房及动力站暖通空调系统设计CAD施工图纸（工冷却水系统高压微雾加湿系统）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：单层建筑
• 建筑设计面积：31530平方米
• 图纸设计深度：施工图
• 参考图纸：47张
• 设计年代：近代
• 设计内容：空调,通风,洁净,冷热源
• 冷热源：电动压缩式冷水机组,锅炉
• 洁净等级：百级以下,百级,千级
• 水系统：单式泵,复式泵,定流量,变流量,双管制,异程式
• 送风方式：散流器送风
• 项目所在地：江苏

附件详情

• 暖通空调设计说明
• 暖通空调施工说明
• 图例及缩写说明
• 暖通空调标准大样

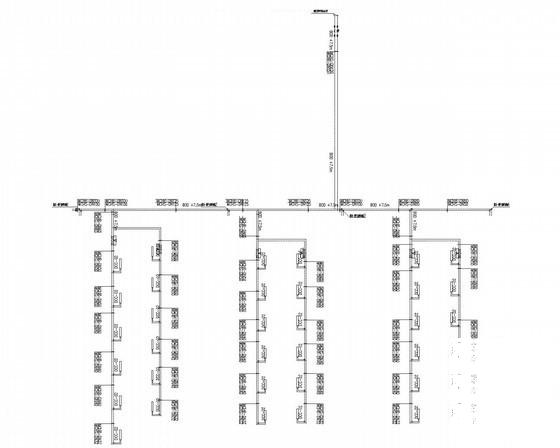

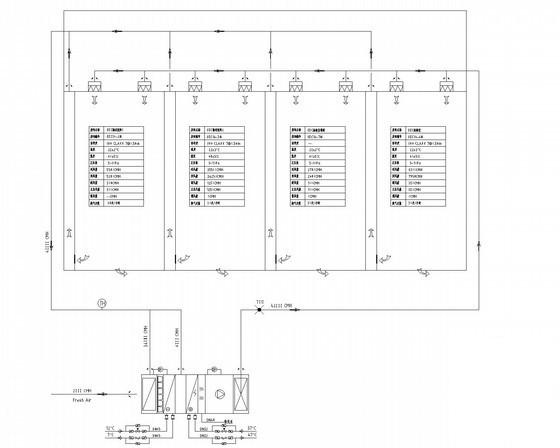

• 一厂空调风系统原理图一~七
• 一厂主要设备参数表
• FFU平面布置图
• 送风口平面布置图
• 干盘管平面布置图
• 送风管平面布置图
• 风管平面布置图
• 排风管平面布置图
• 回、排风口平面布置图
• 低温冷冻水管平面布置图
• 中温冷冻水管平面布置图
• 冷凝水管平面布置图
• 热水管平面布置图
• 空调箱加湿水管平面布置图
• 空调机房风柜平面布置图
• 室内洁净度布置图
• 温湿度布置图
• 照度布置图
• ...

附件详情

一、项目概要：
一期为动力站、生产厂房一、二共三栋。建筑面积约为3200m2,为单层工业建筑31530m2，生产类别为丙类，耐火等级为一级，屋面防水等级二级...
二、冷源：
1.冷源：冰水系统设计离心式冷水机组，为全热回收型离心式冷水机组。
2.热源：为全热回收型冷水机组及燃气（油）常压热水锅炉...
三、空调系统：
1.冷冻水供回水温度7/12°C,冷却水供回水温度37/32°C。
2.冷水系统：采用一次泵定流量、二次泵变流量系统。水系统采用双管异程式系统。
3.加热形式：本系统采用热水加热形式，其中生产厂房一、二老化房采用电加热形式。
4.加湿形式：一期系统采用高压微雾加湿，加湿水源采用软水。
5.千级区、百级区采用MAU（新风空调机组）+DC（干盘管）+FFU（风机高效过滤单元）送风，全送全排区域采用MAU（新风空调机组）+HEPA（无净化级别则采用散流器送风口）送风...

图纸共47张。

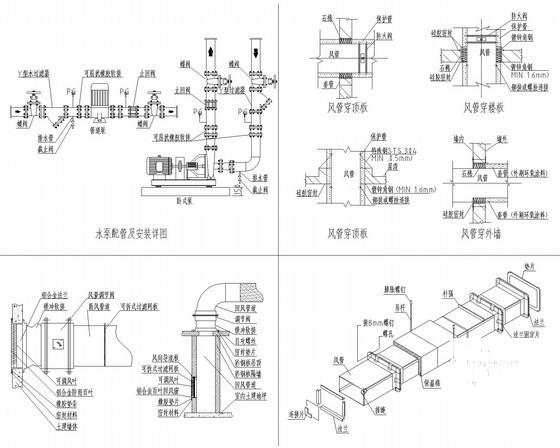

暖通风系统大样图

暖通施工大样图

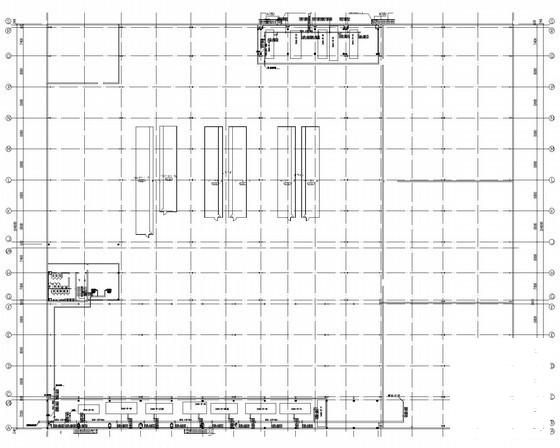

中温冷冻水管平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-28 21:15:18上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在暖通空调专区发帖交流相关知识。
