一份5层商务酒店暖通空调设计CAD施工图纸(平面布置图)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计内容：空调,通风,采暖,防排烟
• 冷热源：溴化锂吸收式机组
• 空调系统：空气-水系统
• 采暖系统：散热器供暖
• 水系统：单式泵,变流量,双管制
• 送风方式：散流器送风
• 项目所在地：陕西

附件详情

• 设计与施工说明
• 通风平面图
• 采暖及主管路平面图
• 空调水路平面图
• 空调冷（温）水供回水管路系统图
• 屋面设备 平面布置图
• 采暖系统图
• 主要设备材料统计表

附件详情

该项目为陕西省榆林市某商务酒店，本建筑地上五层，地下一层。设计内容对建筑的空调、采暖、通风的设计。集中空调冷，热源为设置在地下室的溴化锂直燃机提供。采暖系统采用散热器采暖，空提哦系统采用风机盘管加新风系统。空调水系统为一次泵变流量双管制系统,由一个回路组成。

，图纸共19张。

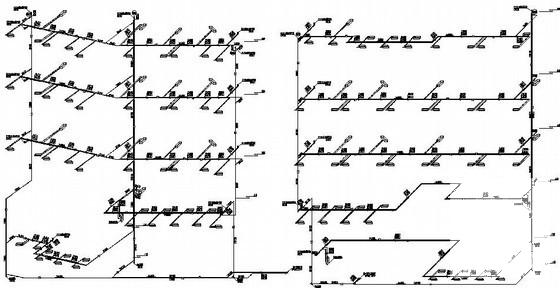

空调冷（温）水供回水管路系统图

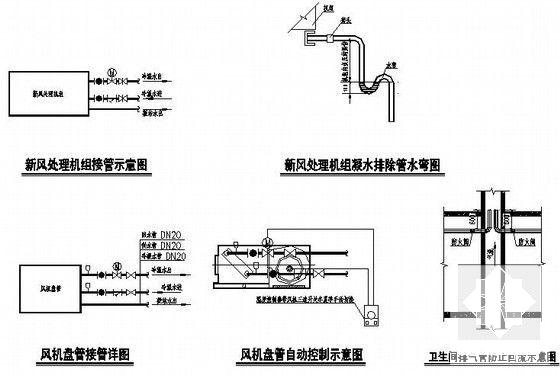

安装详图


设计施工图

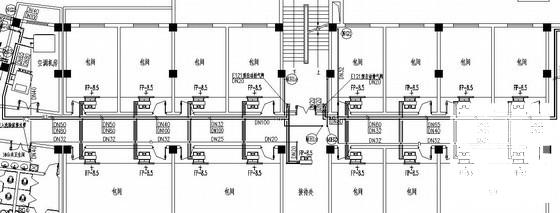

第 1 张图

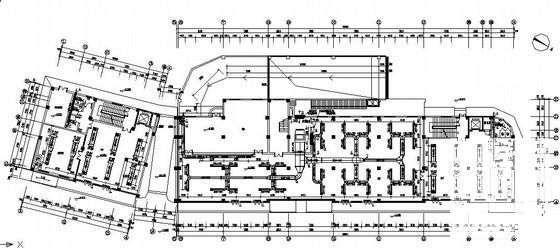

第 2 张图

第 3 张图

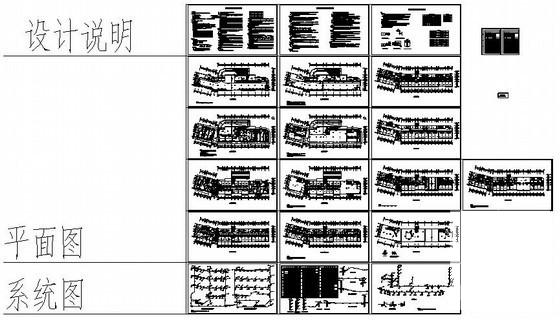

第 4 张图

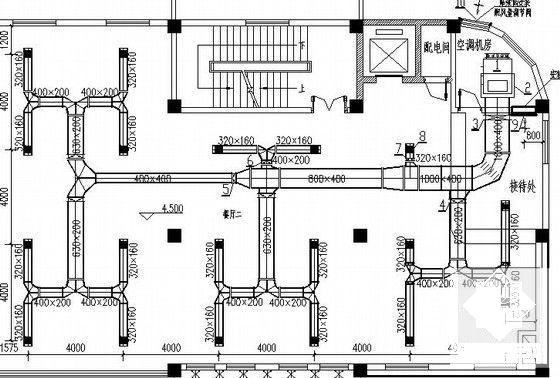

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
