一份18层商务酒店通风空调系统设计CAD施工图纸（吊挂式空调机组）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：高层建筑
• 建筑设计面积：32240平方米
• 建筑地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计年代：近代
• 设计内容：空调
• 冷热源：空气调节器
• 空调系统：全空气系统
• 送风方式：散流器送风
• 项目所在地：广东

附件详情

一、项目概要：
本建筑位于广州市，地上十八层，并有地下室，总建筑面积为32240m2，地上十八层....
二、冷热源：
来自地下室内集中制冷机房，夏季直接供应冷冻水温度为7/12°C，冬季通过换热器将集中锅炉房送来的95/70°C热水转换为50/60°C热水...
三、空调系统：
1.一层的大堂、商场、大堂吧、采用全空气一次回风系统。
2.二层的中、西餐厅中餐操作间、部分包间采用全空气一次回风系统，三层为会议室与娱乐间，也用一次回风系统。
3.其它房间均采用风机盘管加新风系统...

图纸共19张。

机房平面图

空调水系统图

水管平面图

热水供水系统图

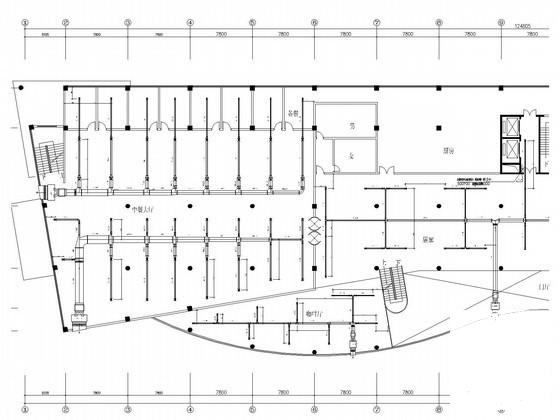

第 1 张图

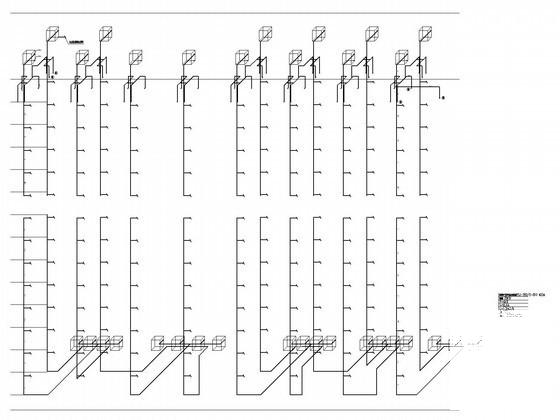

第 2 张图

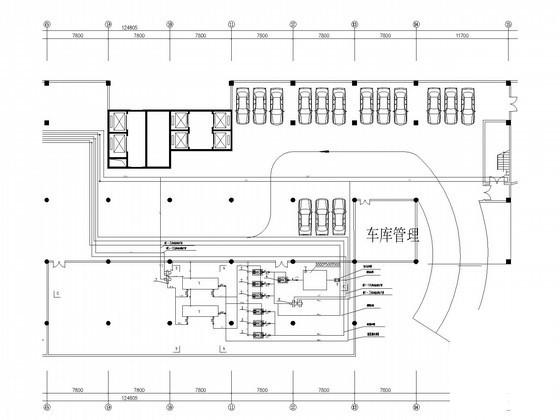

第 3 张图

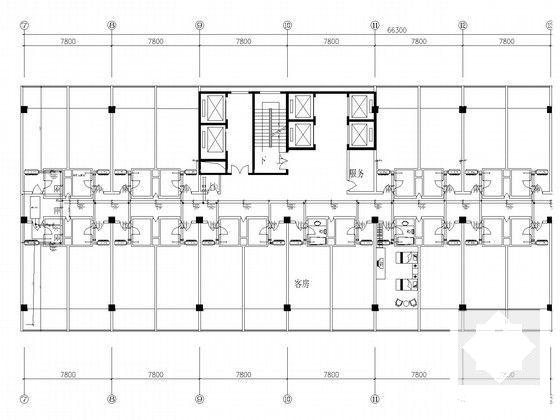

第 4 张图

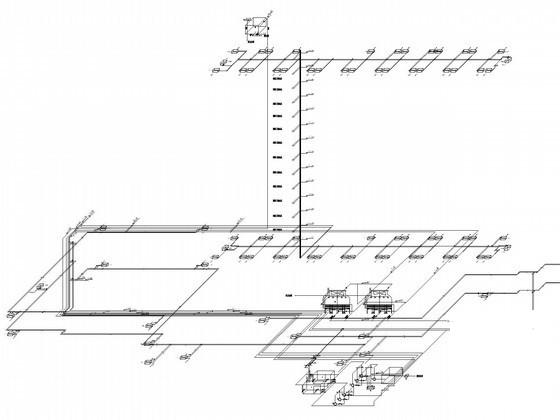

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
