一份30层住宅楼小区采暖通风CAD施工图纸（13栋）

ff6677 · 发表于 2020-3-1 08:58:25

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计面积：160000平方米
建筑地上层数：30层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：45张
设计年代：近代
设计内容：通风,采暖,防排烟
冷热源：市政热网
采暖系统：散热器供暖

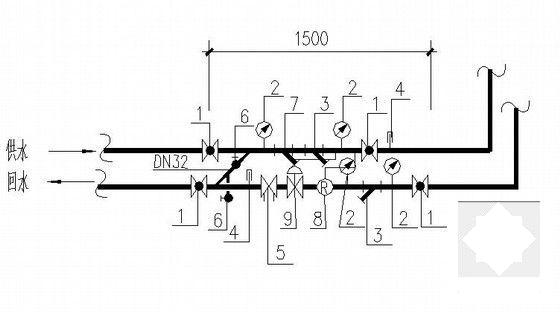

节点大样：集分水器
项目所在地：天津

附件详情

采暖专业资料目录
施工说明

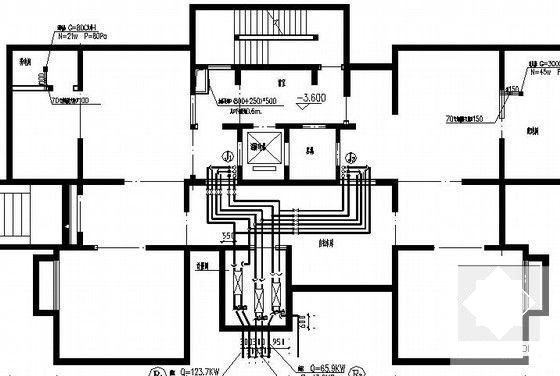

采暖平面图
机房层通风平面图

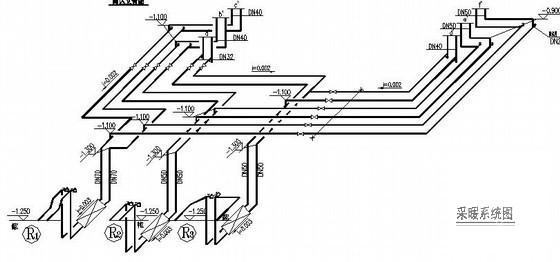

采暖系统图

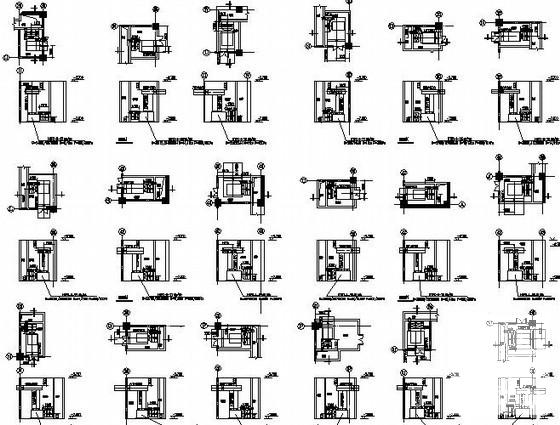

管道井布置详图

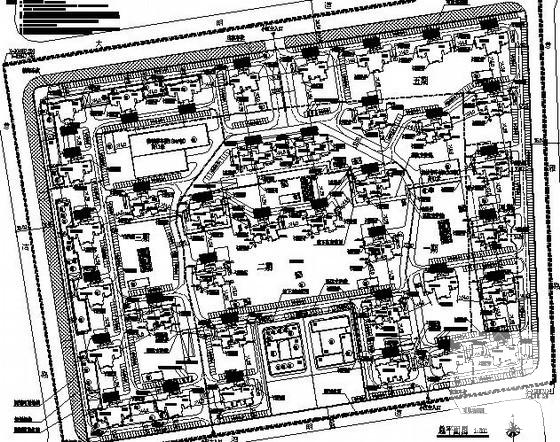

总平面图

附件详情

一、项目概要:该项目为天津市某经济适用房工程住宅楼13栋，总建筑面积160000平米。其中27、32、33号，26、30、35-37号，地上30层，地下1层，建筑高度86.7m。23、24、28、29号，地上26层，地下1层，建筑高度74.75m。地下汽车库工程，建筑面积36530平方米。
二、设计内容：该资料为住宅楼内的采暖、通风及防排烟设计。
1. 采暖工程为机械循环热水采暖,分高、中、低三区,一次水由市政热网提供，经小区换热站换热后二次水温度为80-55℃, 采暖形式为一户一循环, 分户计量。采暖系统主干管为双管下供下回式, 户内采暖管道为双管下供下回式。水泵房、水箱间内设有10°C的值班采暖系统。采暖管道为双管上供上回式。
2. 通风防排烟设计：地上部分的剪刀楼梯间及合用前室进行机械加压送风，地下部分的楼梯间采用自然排烟，合用前室采用机械加压送风系统。

，图纸共45张。
