17层住宅楼采暖通风设计CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑
• 建筑类型：高层建筑
• 地上楼层：17
• 地下楼层：1
• 地下室：车库
• 设计阶段：施工图设计
• 设计内容：通风,采暖,防火排烟
• 附件设计说明：有
• 采暖系统：散热器热水
• 参考图纸：20张以下

附件详情

• 设计施工说明
• 资料目录
• 采暖平面图
• 采暖系统图
• 加压送风平面图
• 排烟平面图
• 通风平面图
• 大样图

附件详情

本图纸为本溪某经济适用房的采暖通风工程。地上17层，地下1层。设计内容涵盖：采暖系统设计、通风系统设计、防排烟系统设计、加压送风系统设计。图纸共18张。

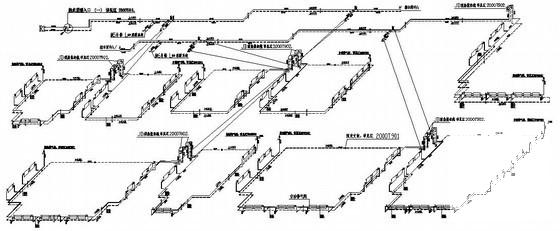

采暖系统图

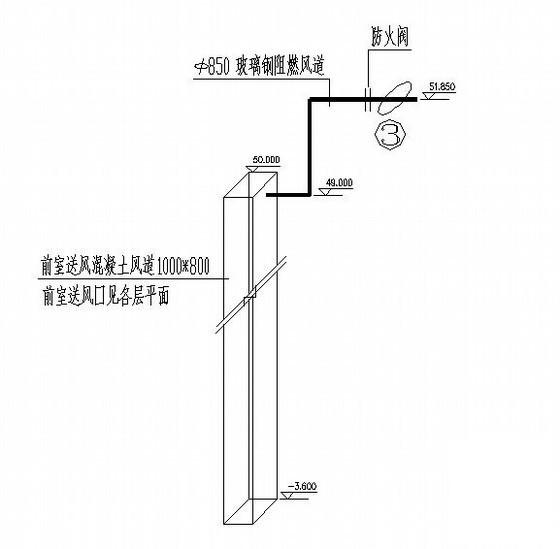

送风大样图

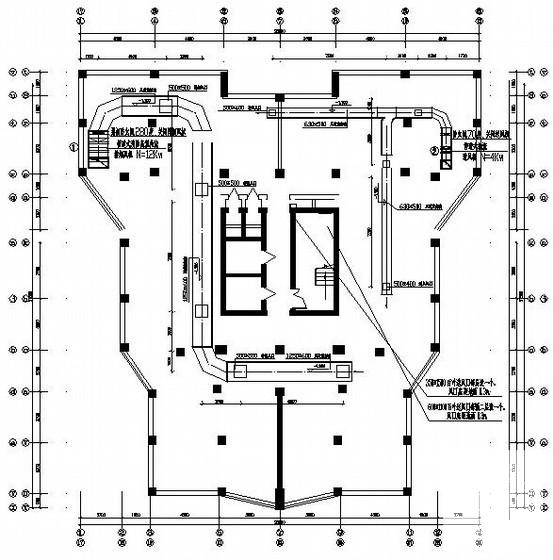

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
