6层住宅楼采暖通风系统设计CAD施工图纸

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 项目所在地：山东
• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：13525.75平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 设计内容：通风,采暖,冷热源
• 冷热源：市政热网
• 采暖系统：散热器供暖
• 送风方式：散流器送风

附件详情

一、项目概要：

该项目位于山东省，是一个多层住宅建筑，地上6层，地下1层，建筑面积13525.75平方米。图纸内容包含设计及施工说明，主要设备材料表及图例，采暖平面图，采暖系统图、大样图等...

二、采暖系统：

采暖热媒为低温热水，供水温度为75℃，回水温度为50℃，，系统补水及定压由换热站统一考虑；热媒均由换热站集中供给。单元式住宅采暖系统形式为户外共用立管下供下回式、户内为双管下供下回散热器采暖，各户内均设分室温控装置；热表及关断、调节阀门设于户外公共部位的管井内...

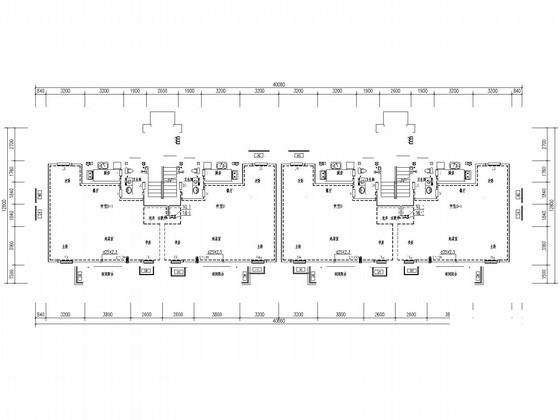

二~五层采暖平面图

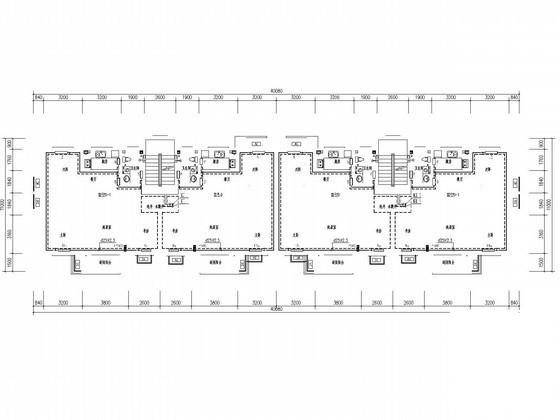

六层采暖平面图

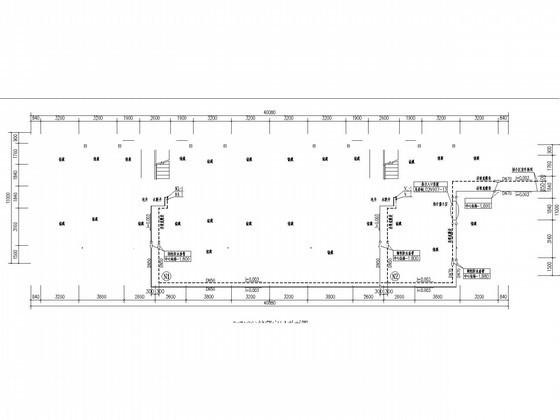

储藏室层水管平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
