2层家居城给排水及消防CAD图纸(自动喷水灭火系统)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑地下层数：2层
• 出图日期：2010
• 建筑设计面积：14787.32平方米
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,消火栓,自动喷水

附件详情

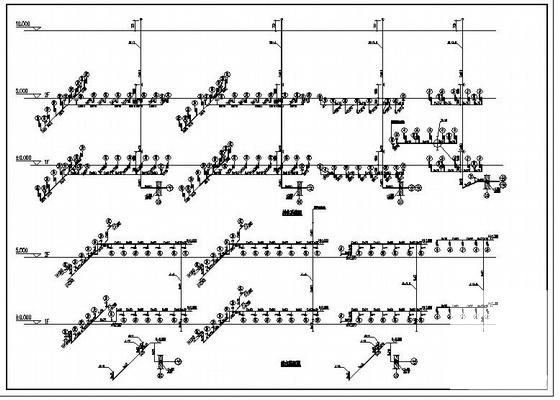

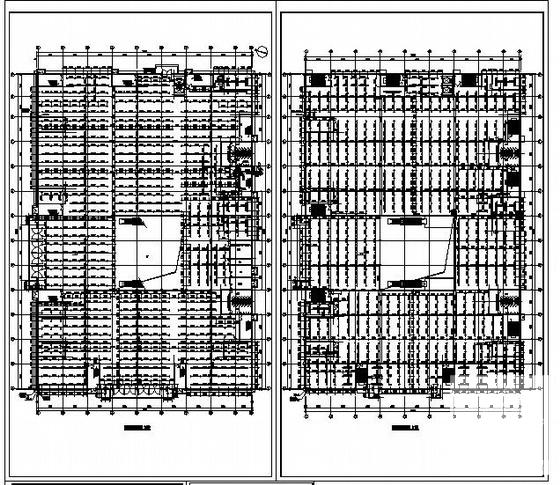

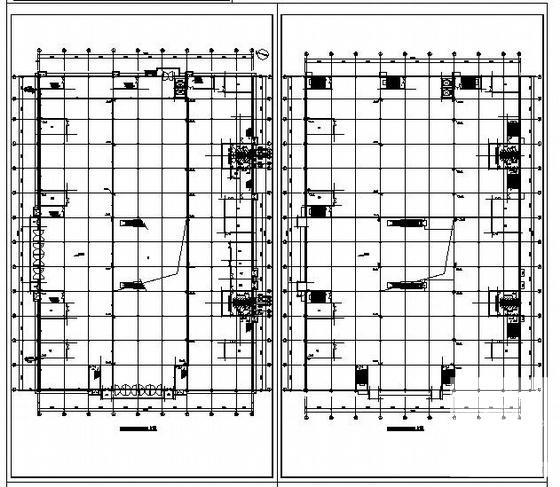

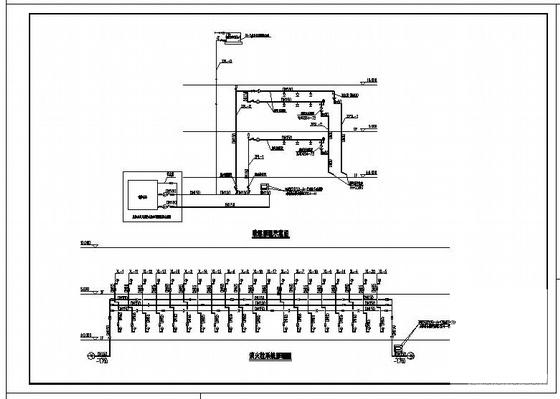

建筑概况：该项目为某家居城工程，总建筑面积14787.32平方米。共二层，建筑设计结构形式为钢框架结构，属二类公共建筑，建筑高度10.00m。该资料包括该项目的生活给水、生活排水系统、消火栓系统、自动喷水灭火系统。
