一份学校综合教学楼通风防排烟设计CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公建筑,文化建筑
• 建筑类型：多层建筑
• 建筑高度：21m
• 地上楼层：5
• 地下室：无
• 设计阶段：施工图设计
• 设计内容：通风,防火排烟
• 附件设计说明：有,设计参数,节能,施工安装要求
• 参考图纸：20张以下
• 设计年代：近代

附件详情

• 资料目录
• 图例、计算参数表
• 设计与施工说明
• 主要设备材料表
• 防排烟及通风平面图
• 屋顶构架层防排烟及通风平面图

附件详情

稿件为四川省峨眉市某学校综合教学楼通风及防排烟设计施工图纸；该建筑地上五层，建筑设计结构形式为框架-剪力墙结构，主要功能均为教学教室，该项目按照<>GB50016-近代，规定该项目属于多层公共建筑。
设计内容：三，四层内廊走道的消防排烟设计;各层卫生间的通风设计。


，图纸共9张。

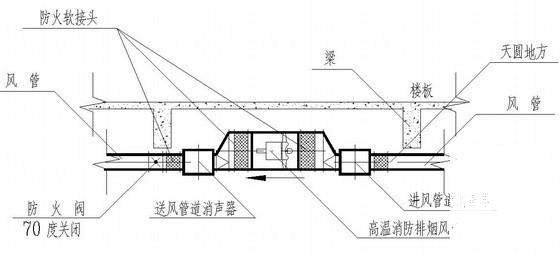

送风风机吊装

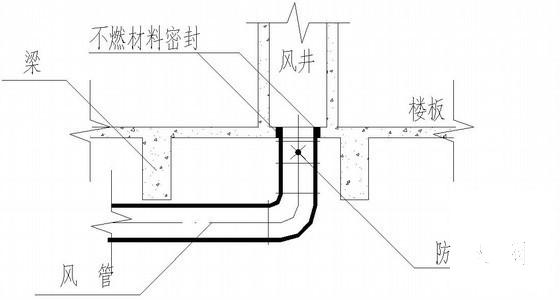

风管穿楼板

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
