一份3层宾馆通风及防排烟系统设计CAD施工图纸(人防设计)

[复制链接]

0

主题

0

帖子

1193

积分

超级版主

Rank: 8Rank: 8

积分
1193
发表于 2020-2-29 21:24:06 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑设计面积:14615平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统,空气-水系统
  • 全空气系统:单风道
  • 水系统:四管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:上海

附件详情

一、项目概要:

该项目位于上海市,是一个宾馆建筑,地上共三层,地下一层,本项目总建筑面积: 14615平方米,其中:地上建筑面积 7976平方米,地下建筑面积 6639平方米。图纸内容包含设计施工说明,主要设备材料表及图例, 通风防排烟 平面图,正压送风系统原理图,走廊排烟系统原理图等...

二、空调系统:

1.冷热源:能源中心...

2.风系统:采用风机盘管加新风系统和低速单风道全空气系统...

3.水系统:采用四管制异程式系统...

三、通风排烟系统:

1.通风系统:地下变配电房采用机械排风方式,通风量按设备发热量计算;地下车库采用机械排风兼排烟的通风方式,按6次/h换气次数计算通风量;水泵房采用自然进风机械排风的通风方式,通风量按4次/h换气次数计算;4.浴厕均设有机械排风系统,通风量按10次/h换气次数计算...

2.防排烟系统:不满足规范自然通风条件的楼梯间设置正压送风系统。内走道排烟:疏散距离超过20米的封闭内走道设置机械排烟系统;地下一层车库设置机械排烟系统,排烟量按换气次数为6次/时计算,所有采用自然排烟的房间可开启的外窗面积大于地面面积的2%,并满足室内任一点到自然排烟口距离不大于30米...

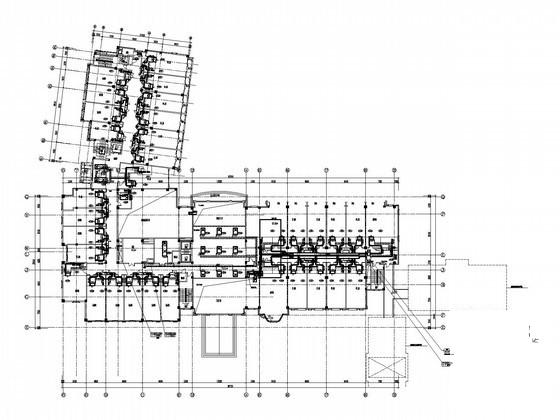

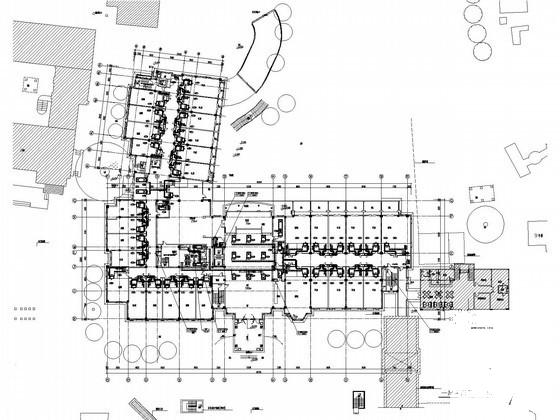

一层空调通风系统平面图

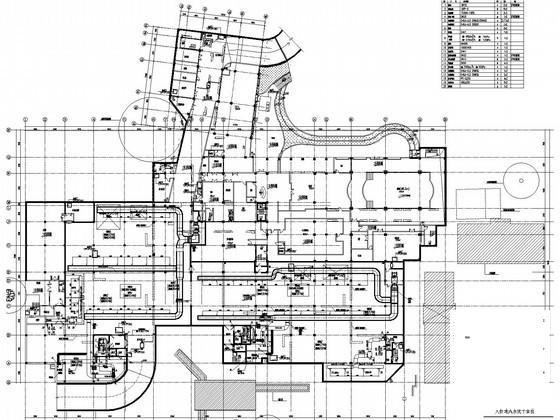

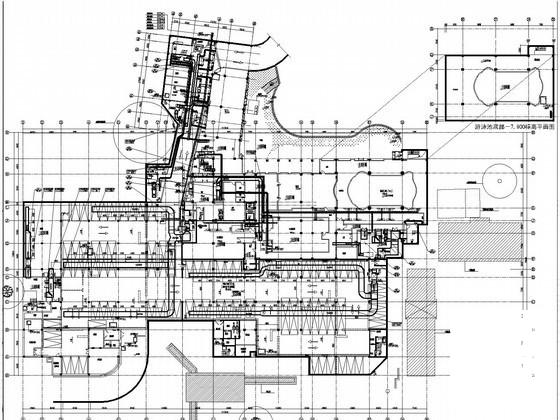

人防通风系统平面图

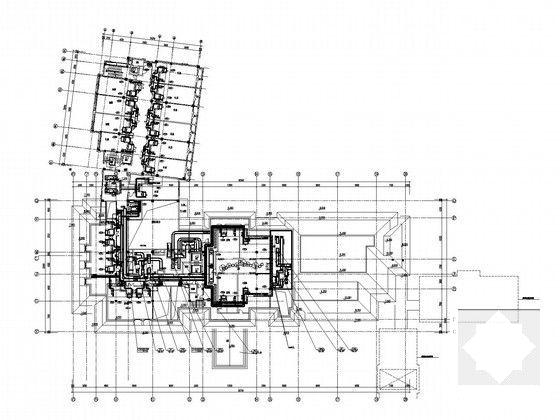

三层空调通风系统平面图

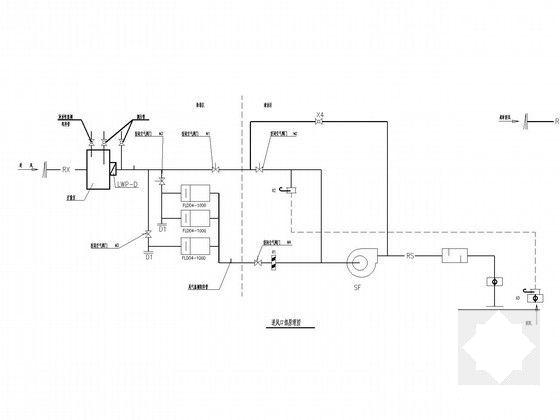

进风口部原理图

二层空调通风系统平面图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
