一份6层居住区办公建筑采暖系统设计CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑设计面积：2365.209平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 设计内容：通风,采暖,防排烟
• 冷热源：市政热网,空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目所在地：山东

附件详情

• 采暖设计施工说明
• 夹层采暖平面图
• 一层采暖平面图
• 二∽五层采暖平面图
• 六层采暖平面图

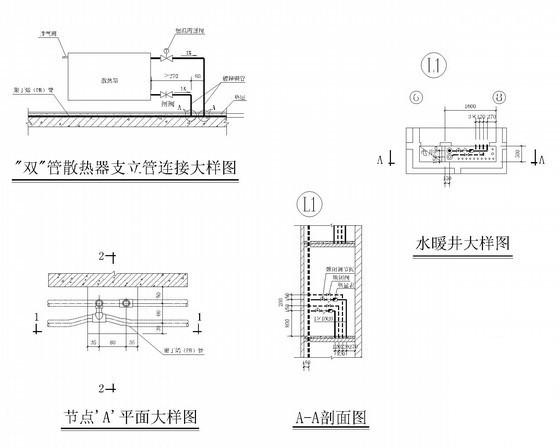

• 采暖系统图、大样图
• ....

附件详情

一、项目概要：
本项目建筑层数为地上六层，半地下一层。总建筑设计面积：2365.209m；建筑高度：18.30m...
二、采暖系统：
1.该项目项目设计为80℃/55℃热水采暖系统。
2.采暖系统热源由小区换热站提供。
3.采暖系统形式采用公共立管的分户独立式系统...
三、通风及防排烟系统：
1.住宅内厨房设防火型垂直式排烟排风道。
2.住宅夏季采用一拖一式分体式空调，采用壁挂式室内机，空调容量为2HP...

图纸共13张。

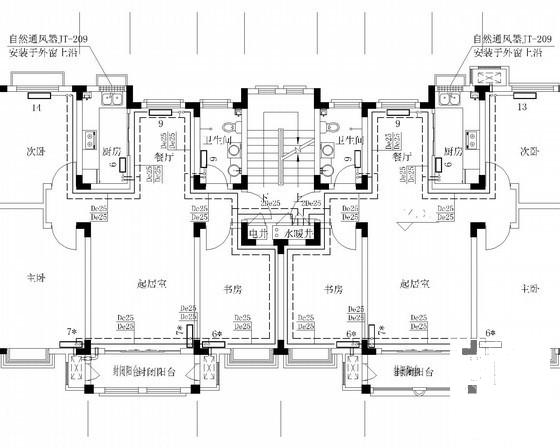

采暖图

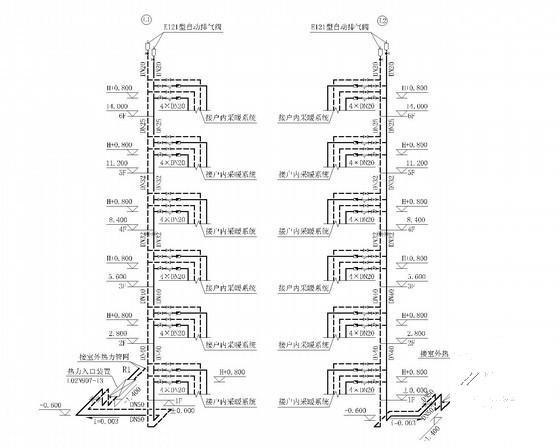

采暖系统图

平面大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-13 23:11:51上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
