一份地上5层宿舍楼通风设计CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：11980平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 设计内容：通风,防排烟,动力
• 项目所在地：上海

附件详情

• 资料目录
• 暖通空调设计图例
• 设计与施工总说明
• 通风平面图
• 屋顶层空调通风平面图
• 排烟系统图

附件详情

一、建筑概况：
该建筑位于上海，总建筑面积11980平方米，建筑层数5层。
设计内容：
1、机械通风系统:该项目的卫生间、淋浴室等区域均设置了吊顶式排气扇，经由排风风管和排风竖井最终......
2、防排烟系统:该项目的内走道为超长内走道，设置了械排烟系统。并在适当的区域设置固定挡烟垂壁......

，图纸共16张。

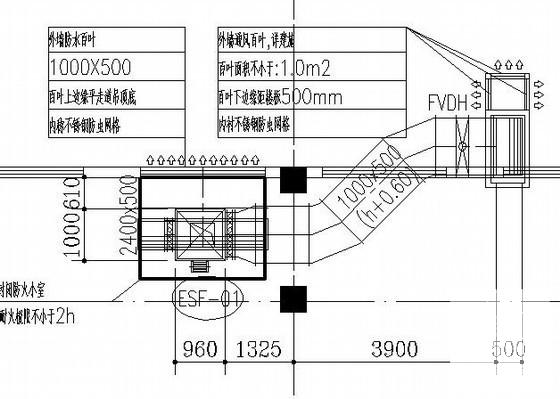

第 1 张图

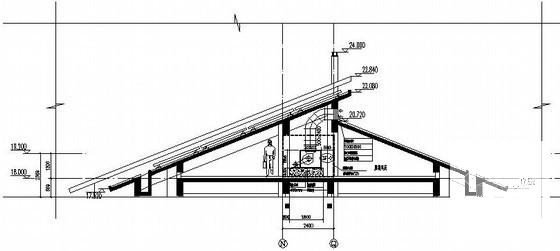

第 2 张图

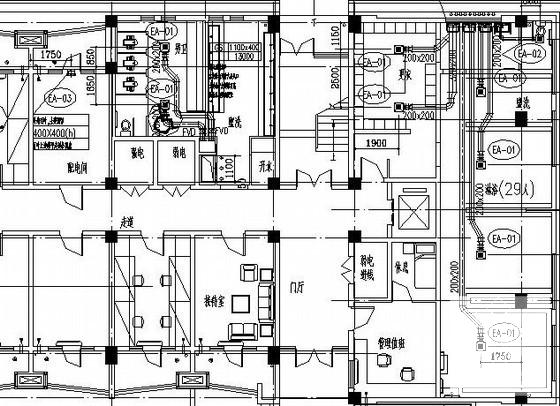

第 3 张图

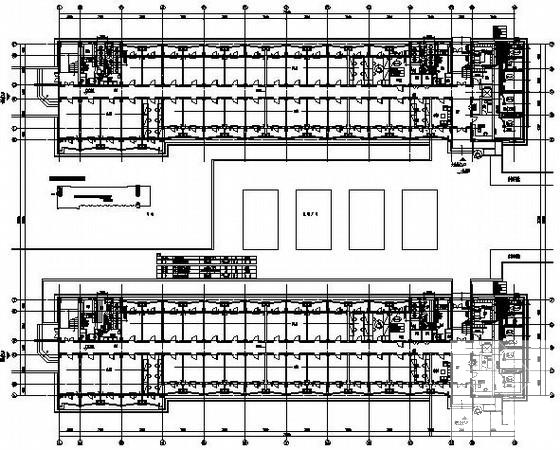

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
