一份6层框架综合楼改造加固CAD施工方案图纸(钢筋混凝土结构)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度：多层建筑
• 地上层数：6层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 参考图纸：9张

该项目为综合大楼改造方案设计。地面六层。建筑结构形式为框架结构。建筑高度为25.8米。受甲方委托进行改造设计。
该资料包含：
结构改造说明
一层结构改造
二层结构改造平面布置图
三层结构改造平面布置图
四,五,六层结构改造平面布置图
屋面结构改造平面布置图
结构改造大样图
1#楼梯结构图
2#楼梯结构图
共9张图纸。

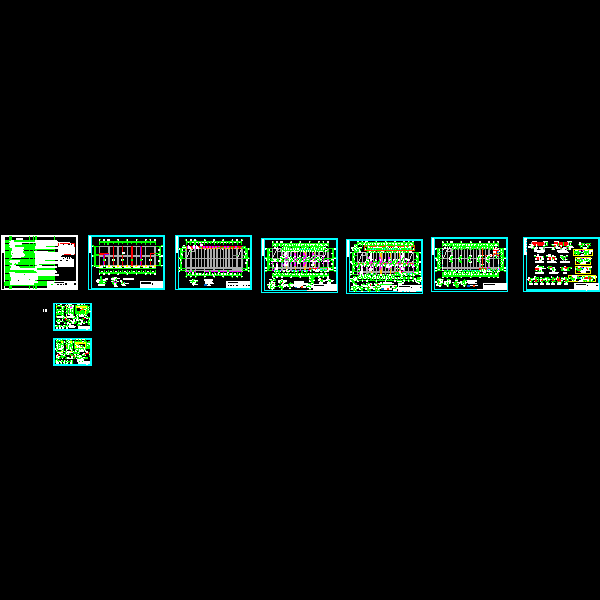

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-20 11:58:53上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
