沙河市13层办公楼中央空调CAD施工图纸

[复制链接]

0

主题

0

帖子

1062

积分

超级版主

Rank: 8Rank: 8

积分
1062
发表于 2020-3-29 11:22:00 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:5634.8m2平方米
  • 建筑地上层数:13层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:空调,冷热源,机房
  • 水系统:双管制
  • 节点大样:风机盘管

附件详情

该项目为沙河市某办公中心11#楼空调工程.总建筑面积5634.8m2,总高度47.15m,地下一层,地上十三层。冷冻水由制冷机房提供。制冷机房由甲方另行设计。膨胀定压由机房统一考虑。冷冻水供回水参数为7/12°C采用两管制系统,六层以下为低区,七层以上为高区。

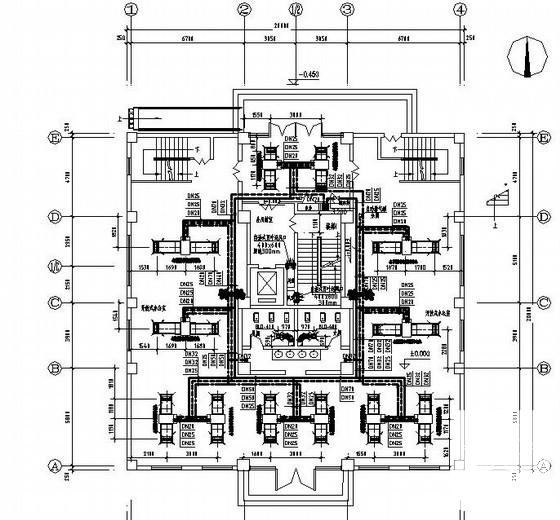

第 1 张图
第 1 张图

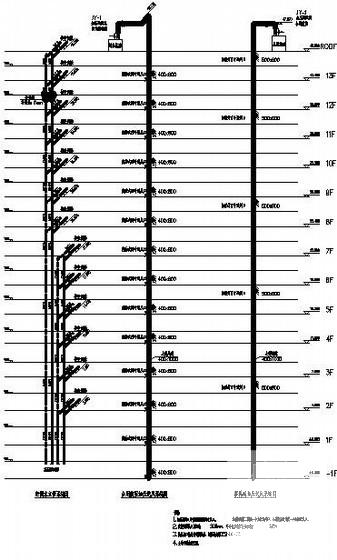

第 2 张图
第 2 张图

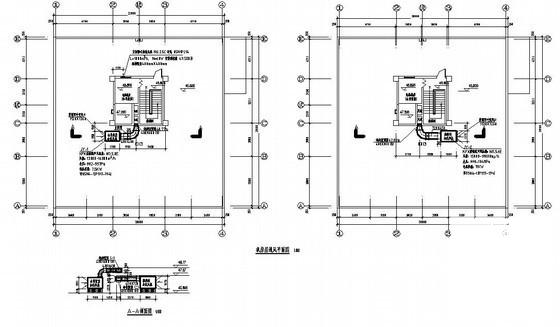

第 3 张图
第 3 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-29 11:22:00上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在暖通空调专区发帖交流相关知识。

附件2099v11ede2cc2ccede1s210ds.rar

1.48 MB

下载  售价: 100 积分    赚积分
