7层办公楼中央空调施工CAD图纸设计

附件详情

该项目为某欧式办公楼中央空调工程,该建筑共7层,建筑总面积为4016m,总高度为24.95m,是一座集商务与办公为一体的综合性办公大楼。
集中空调系统选用模块式风冷热泵冷热水机组作为供暖空调的冷热源,置于办公楼的屋顶;量为483KW。 空调系统设计采用风机盘管加独立新风的空调方式。办公室采用卧室暗装风机盘管侧送风,下回风的方式。空调水系统设计为闭式两管制异程式系统,并安装平衡阀调节流量平衡。冷凝水按就近排放原则,排至卫生间地漏或六楼屋面排水管。每层设置独立机械新风系统,在走廊设置新风口,对温度及新风状态进行调节;在过度季节,可以空调主机不开,只是单独开启新风系系统。新风经吊顶式空气处理机组处理后和风机盘管并行送至办公室,在会议室采用下送风的空调方式,新风管接至风机盘管送风管。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

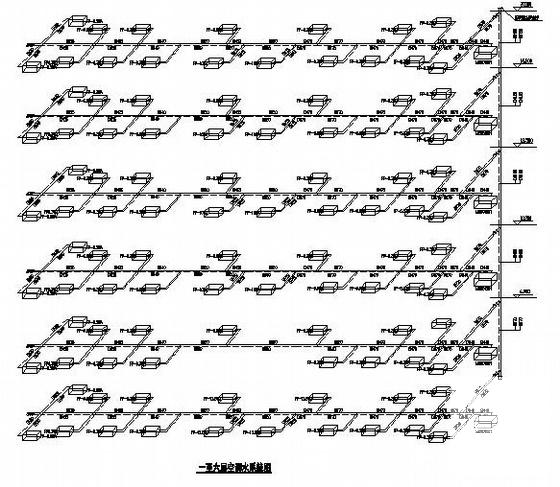

  • 办公楼空调设计图纸 - 1
    办公楼空调设计图纸 - 1

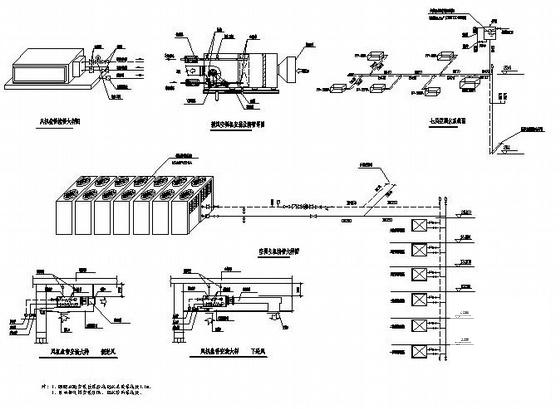

  • 办公楼空调设计图纸 - 2
    办公楼空调设计图纸 - 2

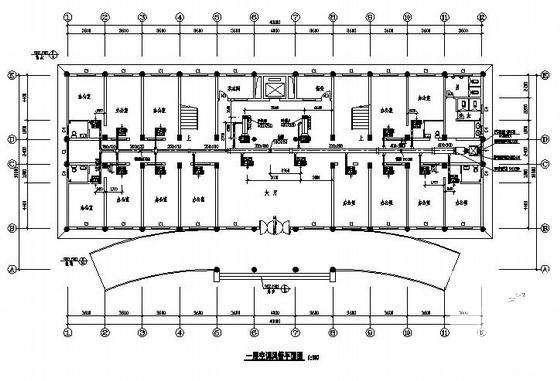

  • 办公楼空调设计图纸 - 3
    办公楼空调设计图纸 - 3

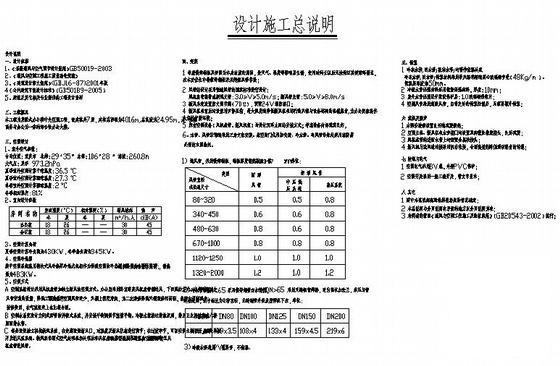

  • 办公楼空调设计图纸 - 4
    办公楼空调设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
