一份体育训练基地室内田径馆暖通CAD施工方案图纸(防烟排烟系统)

[复制链接]

0

主题

0

帖子

1445

积分

超级版主

Rank: 8Rank: 8

积分
1445
发表于 2020-4-3 08:27:22 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:体育
  • 地上层数:1层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计内容:空调,通风
  • 项目地址:贵州
项目名称:清镇体育训练基地室内田径馆建设项目;建设地点:贵州省清镇市体育北路旁;建设单位:贵州省体育场地建设管理中心。
项目功能概况:本冰上训练场为丙级体育建筑,建筑层数为一层。训练场中心为冰场,沿四周布置相关功能及设备用房。局部设有夹层布置设备用房。
建筑层数:地下负一层,地上1层,局部含夹层。建筑高度:18.900m.
设计内容:
1、本项目能满足自然排烟条件的区域,每个防烟分区建筑空间净空高度小于等于6m的场所可开启外窗面积不应小于该房间面积的2%,房间净空高度超过6m的房间可开启外窗面积经计算且不应小于《建筑防烟排烟系统技术标准》表4.6.3的计算值,且本项目利用可开启外窗自然排烟的有效面积的底边距地高度不低于(1.6 0.1H)m,H为单层空间建筑净高度,设置在高度不便于直接开启的自然排烟窗(口),应设置距地面高度(1.3-1.5)m的手动开启装置,......
图纸展示:

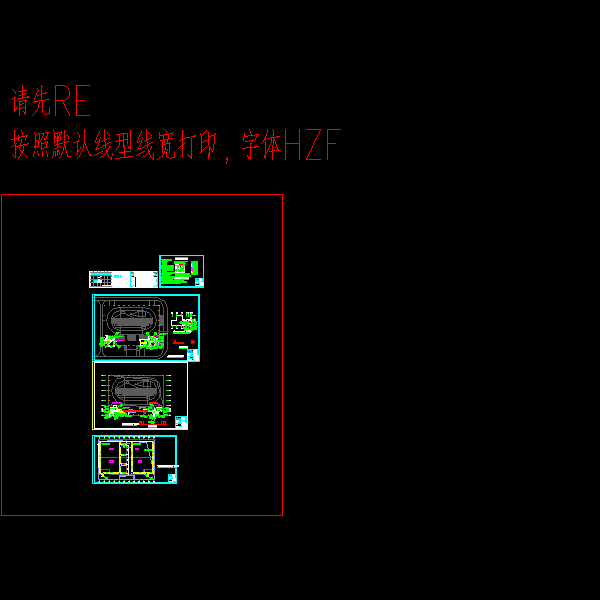

一层通风系统平面图
夹层通风系统平面图
14m标高层通风系统平面图
通风系统设计施工总说明


防排烟施工方案 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-4-3 08:27:22上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。
