   附件设计说明:有

   建筑类别:住宅

   建筑高度类型:超高层建筑

   建筑设计面积:41463平方米

   建筑地上层数:42层

   图纸设计深度:施工图

   参考图纸:36张

   设计内容:空调,通风,采暖,防排烟,冷热源

   冷热源:市政热网,空气调节器

   空调系统:空气-水系统,制冷剂系统

   水系统:异程式

   送风方式:散流器送风

   项目所在地:辽宁


   附件详情


    采暖设计说明

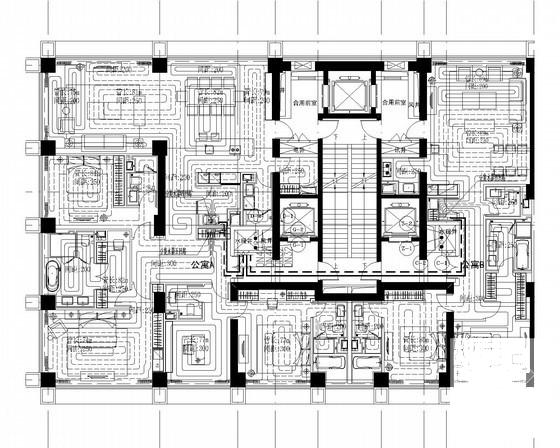

    采暖平面图

    采暖干管平面图

    采暖系统原理图

    通风及防排烟设计说明

    防排烟平面图

    防烟风口平面图

    通风平面图

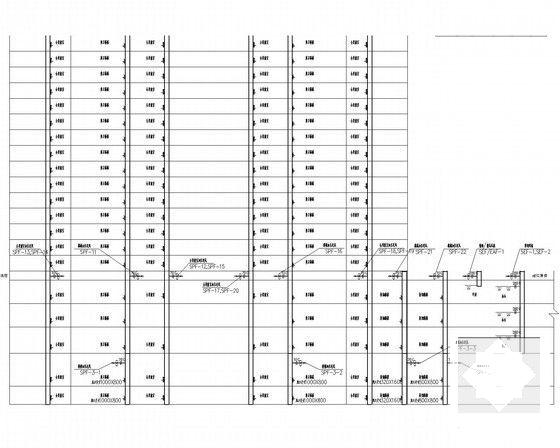

    防排烟系统原理图

    空调设计施工说明

    室外机混凝土基础大样图

    室外机基础平剖面图

    风管机安装大样图

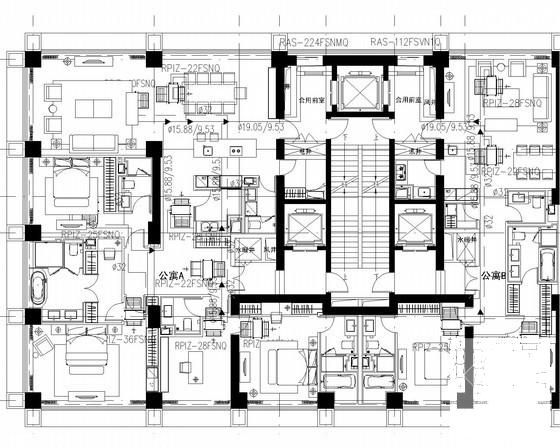

    空调风平面图

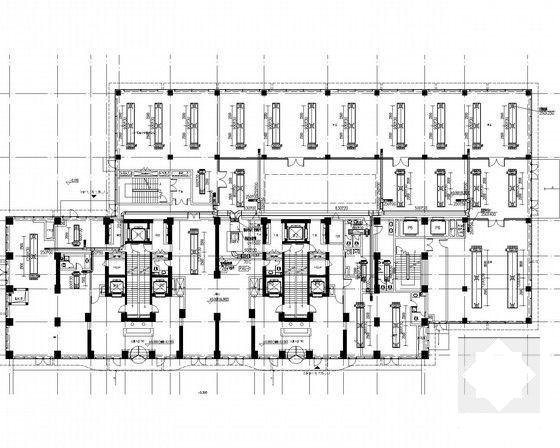

    空调水平面图

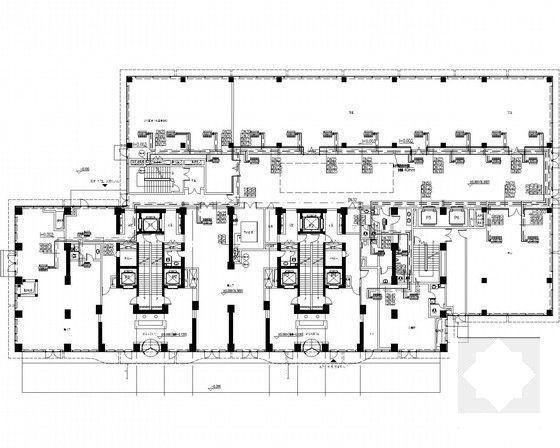

    空调平面图

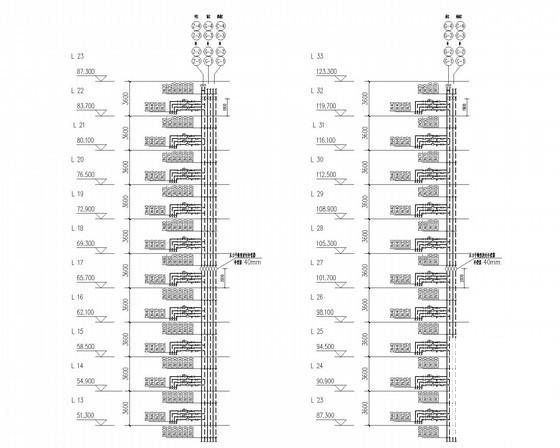

    空调系统原理图

    大样图

    ...


   附件详情

   一、项目概要:
   本项目建筑物地上42层、为超高层公寓住宅楼,地上1F~3F为公建,其建筑面积为4877m2,4F~42F为公寓住宅,其建筑面积为36586m2...
 二、冷热源:
 热媒为60/50℃热水。热媒由公寓热交换站统一供给...
 三、空调系统:
 1.公寓入口门厅采用变频多联式空调系统,公寓采用户式变频多联式空调系统。
 2.裙房商铺采用风机盘管(FCU)加新风系统...
 四、采暖系统:
 1.住宅采暖系统供回水干管在竖井内敷设,竖向干管为异程式。进入各户为低温地板辐射供暖系统。
 2.采暖系统分为3个区:1~12层为低区,13~22层为中区,23~42层为高区...
 五、通风系统:
 1.超高层公寓全热新风系统:新风标准每人30m3/h。
 2.公寓厨卫排气系统:卫生间设置小型管道排风机...
 六、防排烟系统:
 1.防烟楼梯间、消防电梯间前室、合用前室设加压送风系统。防烟楼梯间加压采用自垂百叶送风口,前室加压采用多叶送风口。
 2.商业部分设置机械排烟系统,系统排烟量按最大防烟分区面积每平米不少于120立方米/小时计算...

 图纸共36张。





    采暖平面图

    采暖系统原理图

    防排烟系统原理图

    空调风平面图

    空调水平面图

    空调水系统原理图

    通风平面图

    新风处理机组控制系统原理图

    防排烟平面图

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图   以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
