综合办公楼采暖通风防排烟系统设计CAD施工图纸（平面图纸全面）(dwg)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

一、项目概要：
建筑面积:7197.07平方米，高度16m.总热负荷为259kw,采暖设计热负荷指标为36kw。系统阻力30kPa....
二、冷热源：
热源为室外锅炉房...
三、采暖系统：
1.采暖系统采用新双管系统，由室外直埋引入,室内采用低温地板辐射采暖系统。
2.供回水温度为60°C/50°C...

图纸共10张。

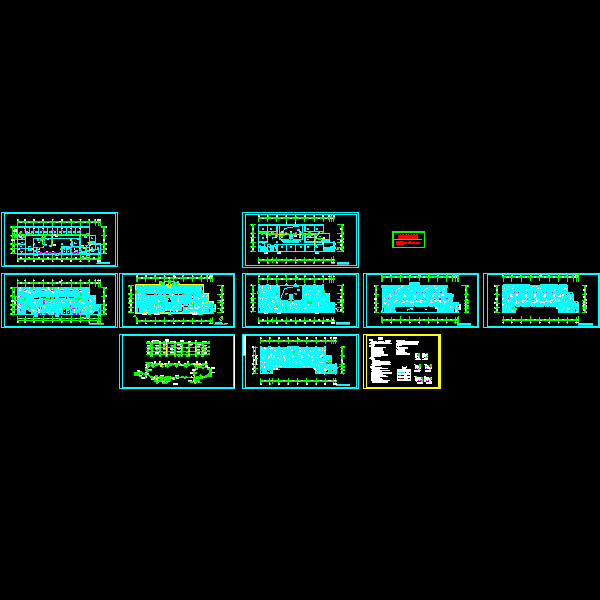

地下层采暖干管平面图

采暖系统图

系统图

第 1 张图
