4、施工程序与工艺流程
4.1、施工程序

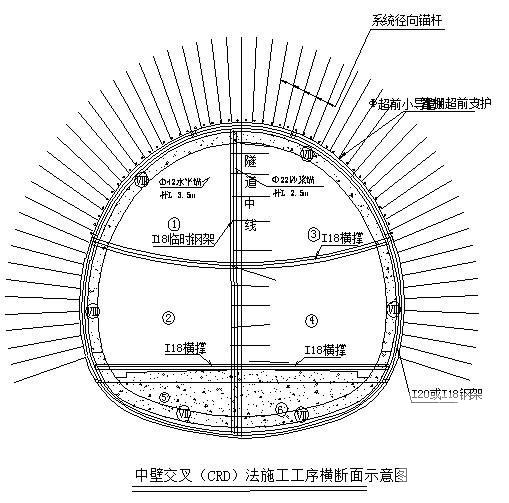

CRD法施工应遵循“弱爆破、短进尺、强支护、早封闭、勤量测”的原则进行。首先应完成导向墙，洞口长管棚的施工或完成超前小导管支护的施工，然后按此工法进行施工。其工序图详见“中壁交叉（CRD）法工序图…………
4.1.1、利用上一循环架立的钢架施工作隧道拱部Φ42注浆小导管及中壁Φ22砂浆锚杆超前支护。小型挖掘机配合人工风镐或辅以弱爆破开挖①部，喷8cm混凝土封闭掌子面，施作①部导坑周边的初期支护和临时支护，初喷4cm厚混凝土，安装钢筋网片，架立型钢钢架和临时钢架和横撑，临时仰拱距掌子面距离要严格控制，暂定为3～5m。并设锁脚锚杆。钻设径向锚杆后复喷混凝土至设计厚度…………
4.1.2、滞后①部3～5m弱爆破开挖②部，喷8cm混凝土封闭掌子面，导坑周边部分初喷4cm厚混凝土。安装钢筋网片，接长型钢钢架和临时钢架及横撑，并设置锁脚锚杆。钻设径向锚杆后复喷混凝土至设计厚度…………
4.1.3、在滞后于②部3～5m距离后，开挖③部，喷8cm混凝土封闭掌子面，施作周边和临时支护，步骤同①部…………
4.1.4、在滞后于③部3～5m距离后，开挖④部，接长型钢钢架和临时钢架、横撑，并施作导坑周边的初期支护和临时支护，步骤及工序同②部…………
4.1.5、在滞后于②部一段距离后，开挖⑤部并施作导坑周边的初期支护和临时支护，步骤及工序同②部…………
4.1.7、在滞后于④一段距离后，开挖⑥部。隧底周边部分喷混凝土至设计厚度，步骤和工序同⑤部…………
4.1.8、隧底开挖后尽快施作仰拱与填充，仰拱一次性灌注，且与隧底填充混凝土分开施工。中隔壁暂不全部拆除，保留仰拱中隔壁钢架部分，将钢架埋入仰拱及填充…………
