一份整体式钢筋混凝土圆管涵CAD施工方案图纸设计

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

整体式钢筋混凝土圆形涵洞 　　 1.适用范围：适用于旅客行车速度小于或等于160km/h ，货物列车设计速度小于或等于120km/h 　　（转8A货车设计速度小于或等于80km/h）客货共线标准规距的新建、改建Ⅰ、Ⅱ级单双线铁路。 　　 因圆管涵接缝多整体性差，不宜用于ZK活载的Ⅰ级铁路、客货共线及城际、客运专线等铁路。 　　 2.适用环境：一般大气条件下无防护措施的地下结构，环境类别为碳化T2级、冻融D1级。 　　相应的主筋净保护层采用43mm，箍筋净保护层35mm，翼墙护面钢筋净保护层30mm。

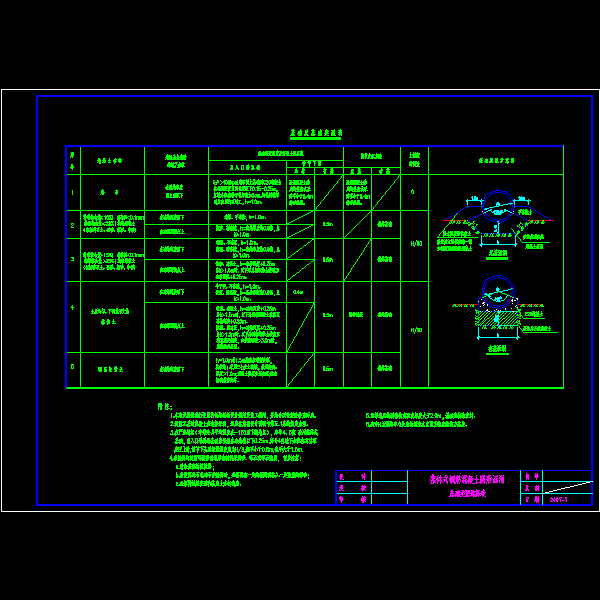

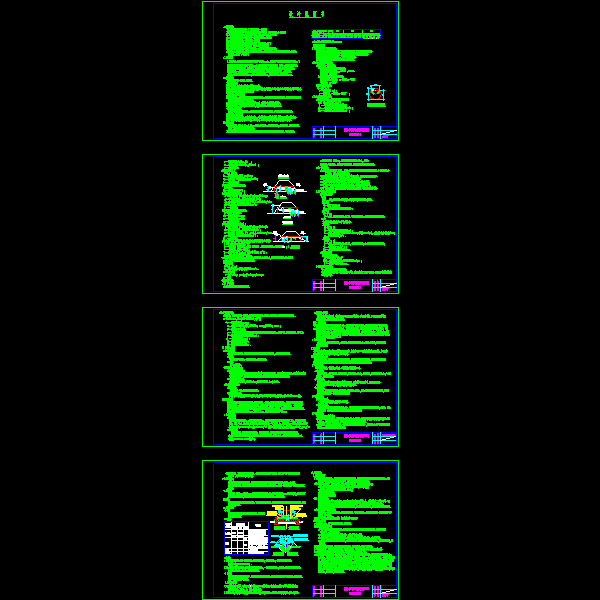

02～05说明.dwg

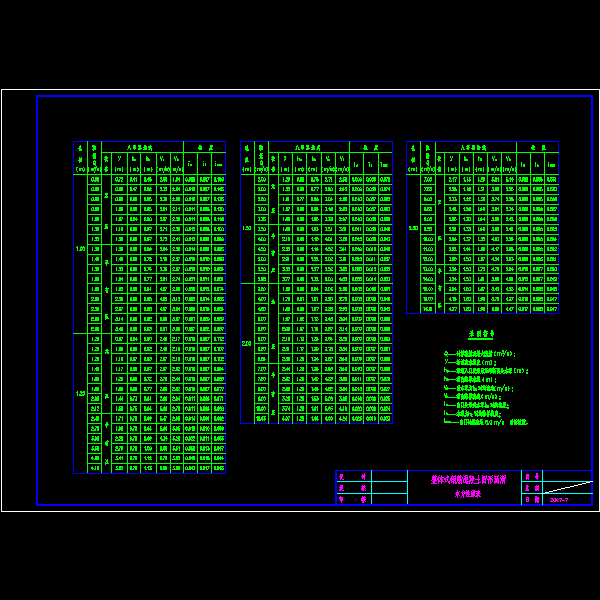

06水力性质表.dwg

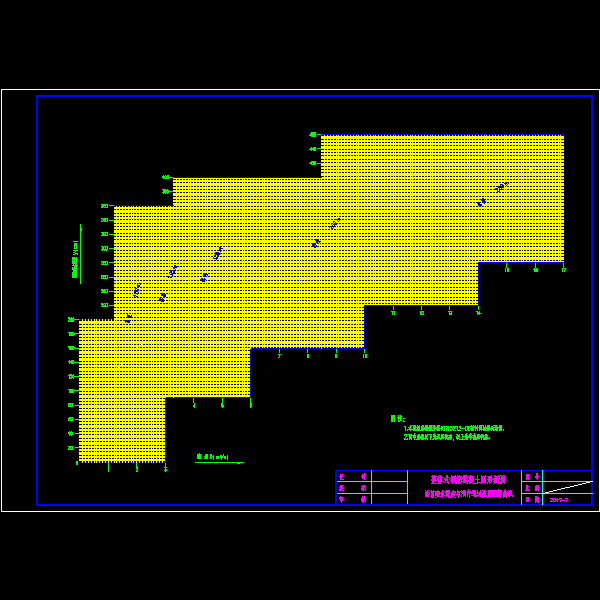

07、涵前壅水深度与洞内通过流量图解曲线.dwg

08、基础内型选择表.dwg

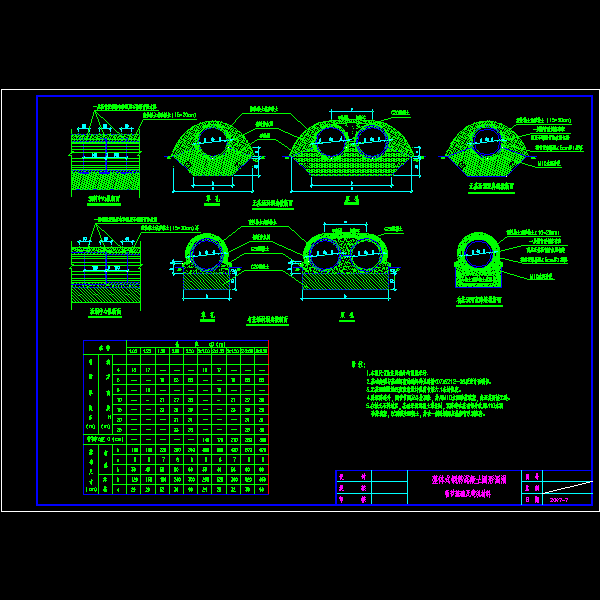

09 、管节基础及建筑材料.dwg

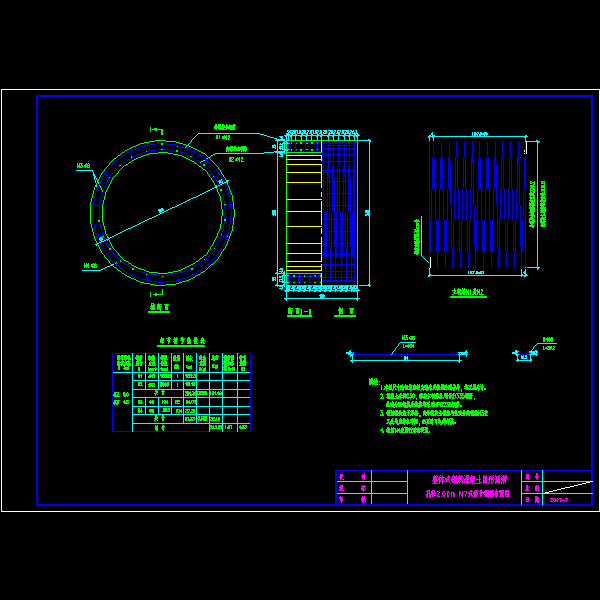

31、孔径2.00m n7式管节钢筋布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-18 14:56:52上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
