一份下车库消防CAD施工方案图纸(喷淋系统设计)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本地下汽车库为 III类, 属于中危 II级, 设置喷淋灭火系统和消火栓, 灭火器系统室内消防用水量为 10L/S.喷淋用水量为 27.7L/S.
1. 室内消火栓设计消火栓选用带灭火器组合式消防柜甲型,衬胶水龙带L=25米,消火栓出口为SN65,水枪19安装见99S202-15. 下部放置 MFA3磷酸盐灭火器 4具.
2. 室内喷淋系统设计
(1). 本系统采用临时高压制位, 由于高位水箱设置困难, 故采用稳压罐, 即将十分钟用水储存在车库水泵房内的稳压罐中, 有效容积为 3吨, 以保证喷淋及消火栓水压的要求 。(2).消防用水总量超过 25l/s,故在车库顶设置消防水池, 有效容积 300M，可以满足消防水量要求。
(3). 自喷系统湿式报警阀安装采用 ZSS150系列甲型安装图.具体参见89SS175-12.地下车库喷头采用易熔合金本色喷头,型号为 ZSTZ15/Y及 ZSTX15/Y,动作温度 72°.3. 管材及连接方式:
(1) .消火栓系统采用热镀锌钢管, 丝接. 喷淋管采用内外壁热镀锌无缝钢管,DN<=100丝接,DN>100卡箍连接. 水泵进出水管采用无逢钢管, 卡箍连接.
(2) . 安装的阀门为蝶阀和旋起式止回阀. 水泵房吸水管道采用明杆闸阀止回阀采用缓闭消声止回阀门
(3). 地下室排水管采用镀锌钢管
4. 管道防腐处理

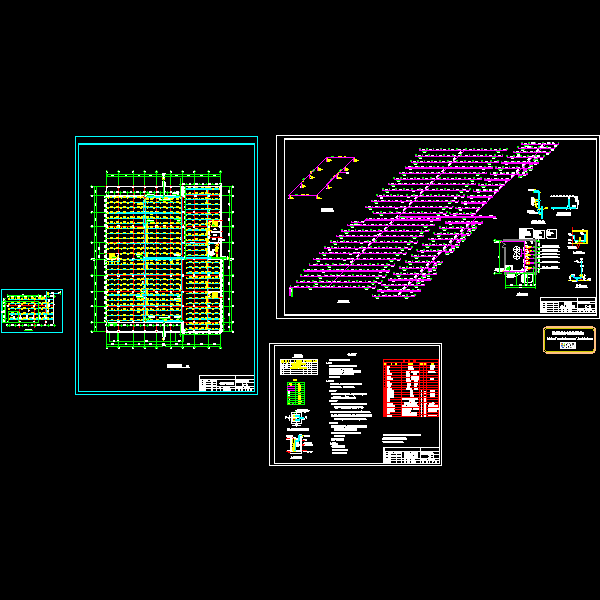

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
