[抗震烈度]道路改建工程施工组织设计

[复制链接]

0

主题

0

帖子

1766

积分

超级版主

Rank: 8Rank: 8

积分
1766
发表于 2020-2-7 22:33:19 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 第一章 编制说明
  • 1、编制依据
  • 2、编制目标
  • 3. 项目概要
  • 4. 沿线地形、地貌、地质、气候、水文等
  • 5 .主要工程数量
  • 第二章 设备、人员动员周期和设备、人员、材料运到现场的方法
  • 1.施工组织机构及人员
  • 2.临时工程
  • 3.设备人员材料动员周期和进入工地的方法
  • 4、材料进场方案
  • 第三章 总体施工安排及主要工程的 施工方案 、施工方法
  • 1、施工总体安排
  • (1)总体 施工方案
  • (2)施工指导思想
  • (3)施工队伍安排
  • 2、主要分项工程的 施工工艺
  • (1)路基施工
  • (2)涵洞施工
  • (3)砂砾垫层
  • (4)水泥稳定粒料基层施工(重点工程)
  • (5)路缘石的施工
  • (6)沥青砼面层施工(重点工程)
  • (7)暗排水工程施工
  • (8)旧路面处理
  • 第四章 项目进度总体计划
  • 1、施工进度总体布置
  • 2、施工 进度计划
  • (1)施工准备
  • (2)施工总体进度计划
  • 第五章 各分项工程的施工顺序
  • 第六章 工程质量和工期的措施
  • 1、确保工程质量的措施
  • 2、确保工期的措施
  • 第七章 雨季以及农忙季节的施工安排
  • 1、雨季施工安排
  • 2、农忙季节的工作安排
  • 第八章 安全生产保证措施
  • 1、工程项目安全管理
  • 2、保证安全的主要措施
  • 3、安全管理制度
  • 第九章 文明施工措施
  • 1、文明施工管理目标
  • 2、建立管理机构
  • 3、标准明确,责任到人
  • 4、场容场貌
  • 5、物资设备堆放
  • 6、综合治理
  • 第十章 环境保护措施
  • 1、环境保护组织机构
  • 2、环境保护的主要措施
  • 第十一章 施工廉政措施
  • 第十二章 项目风险预测与防范,事故应急预案

附件详情

【工程简介】
技术标准
公路等级:一级路
设计行车速度:60公里/小时
设计荷载:公路一级
安全等级:二级
环境类别:Ⅱ类
抗震烈度:Ⅶ度(动峰值加速度:0.1g)
路基标准轴载:BZZ-100
路基宽度:26米 ,即23米路面+2×1.5米土路肩
33米,即23米路面+2×5米非机动车道
渐变设置:通过K338.870处交叉口进行变化
路拱设置:行车道采用2%直线双向坡,土路肩采用3%向外直线坡。
涵洞宽度:与路基同宽
新建路段路面结构:
4cm细粒式SBS改性沥青混凝土面层(AC-13C)
6cm中粒式沥青混凝土面层(AC-20C)
20cm水泥稳定碎石基层
20cm水泥稳定碎石底基层
20cm级配砂砾垫层
非机动车道路面结构:
5cm中粒式沥青混凝土 (AC-16F)
20cm水泥稳定砂砾
20cm级配砂砾垫层
计划总工期为138天。
【内容摘取】
全线设置9个交点,路基中心线为平面设计线;纵断面共设14个变坡点,路基设计中心线处的标高为设计标高;横断面为双向6车道;超高过渡方式为绕路中心线旋转,先将外侧车道绕路中心线旋转抬高,待达到与内车道路面横坡一致时,整个断面一同绕中心线旋转,直到设计超高值。
……
主要分项工程 施工工艺
路基施工
采用挖掘机、装载机配合自卸车开挖土方。推土机、平地机整平路槽底面,压路机碾压,待基底压实度满足要求后填筑土方。
挖、装、运、摊、平、压、检测,采用机械化一条龙作业。施工过程中各种压实机械进行组合碾压,其碾压及组合方式,依据试验路段的结果进行,并在实施过程中根据试验检测数量进行调整,以达到最佳组合目的。
……
实施试验路段的施工
为确保该项目的施工质量和施工进度,以点指导面,拟实施试验路段,长度200m。
试验段 施工方案
1、清除表土、路基开挖至设计位置高程及宽度。
2、路槽底面晾晒
3、路槽底面碾压,采用履带式推土机、平地机整平,压路机碾压,压实度达到设计要求。
……
碎石封层的施工
向洒过透层的基层表面均匀喷洒改性乳化沥青,为保证雾状喷洒形成均匀等厚度的沥青膜,必须保持沥青在170-180℃的温度。
在喷洒乳化沥青同时,应……
……
主要分项工程的施工顺序如下:
1、路基工程施工顺序
施工准备→施工放样→场地清理及基底处理→开挖或填筑土石方→摊铺平整→碾压夯实→开挖……
2、砂砾垫层施工顺序
施工准备→施工放样→ 备料、摊铺土→洒水闷料、整平轻压……
4、路面基层施工顺序
施工准备→施工放样→ 厂拌稳定土混合料……
5、沥青混合料面层施工顺序
施工准备→洒布透(粘)层沥青→施工放样→混合料……
……
共计47页

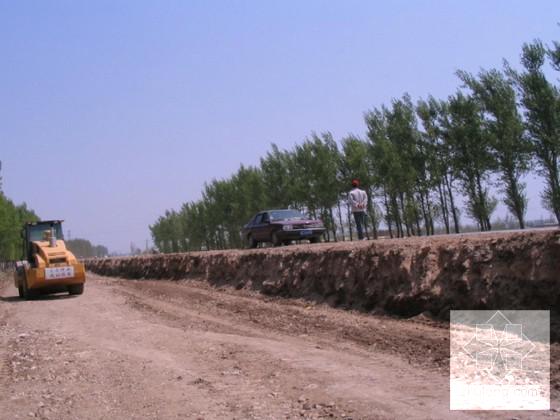

路基碾压

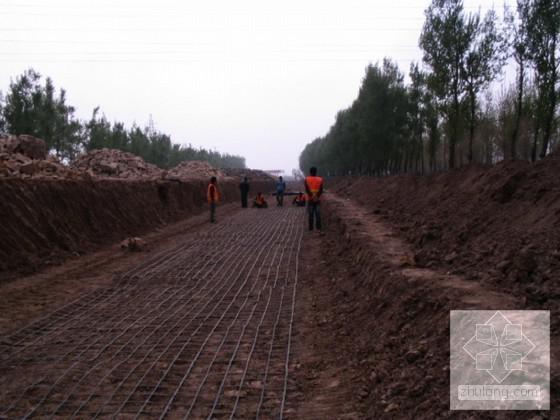

铺设土工格栅

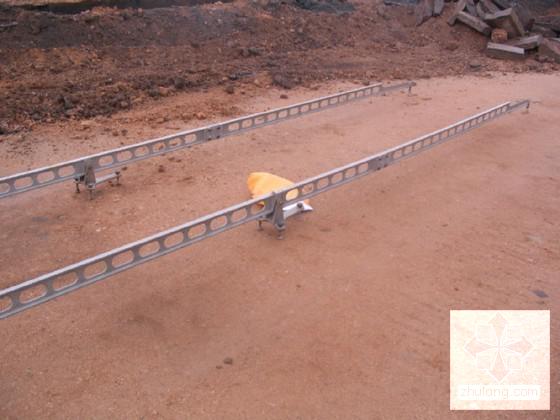

路面弯沉检测

道路工程施工组织 - 1
第 1 张图
道路工程施工组织 - 2
第 2 张图
道路工程施工组织 - 3
第 3 张图
道路工程施工组织 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-7 22:33:19上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecwfff0cwwcc20d1.zip

89.84 KB

下载  售价: 100 积分    赚积分
