城市水泥砼道路路面改建工程设计套CAD图纸(30张)(dwg)

[复制链接]

0

主题

0

帖子

956

积分

超级版主

Rank: 8Rank: 8

积分
956
发表于 2020-6-22 21:53:21 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

道路概况:
路线整体呈南北走向,全长15.770公里,该资料路段5.44公里。路线全段均为平原微丘地形,路线线形整体情况较好。全线共设16个平曲线、22个竖曲线;针对平原微丘地形特点,为充分利用老路,减少土方工程量,纵坡设计采用“小纵坡、微起伏、大半径”的原则,全线平、纵组合较为合理。
......
技术标准:
公路等级:三级公路;
设计车速:30公里/小时;
路基、路面:K10 330——K15 770路基宽9米,路面宽6.5米
设计荷载:公路-II级。
......
设计于2011年,共30张CAD设计图。

超高方式图

圆管涵上部路面钢筋构造图

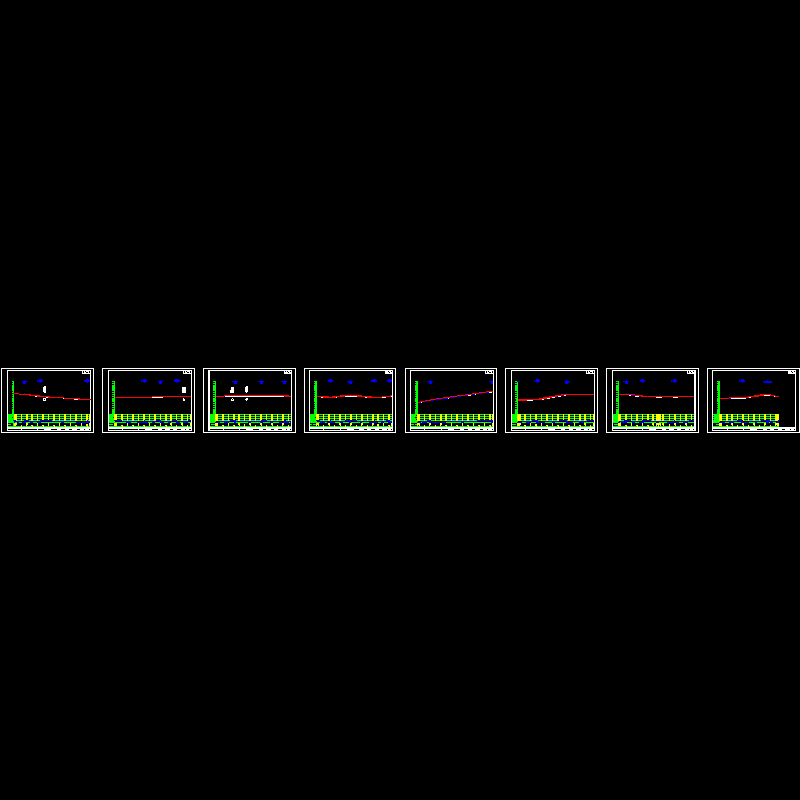

14-21路线纵断面图.dwg
14-21路线纵断面图.dwg
26-29 路基设计表.dwg
26-29 路基设计表.dwg

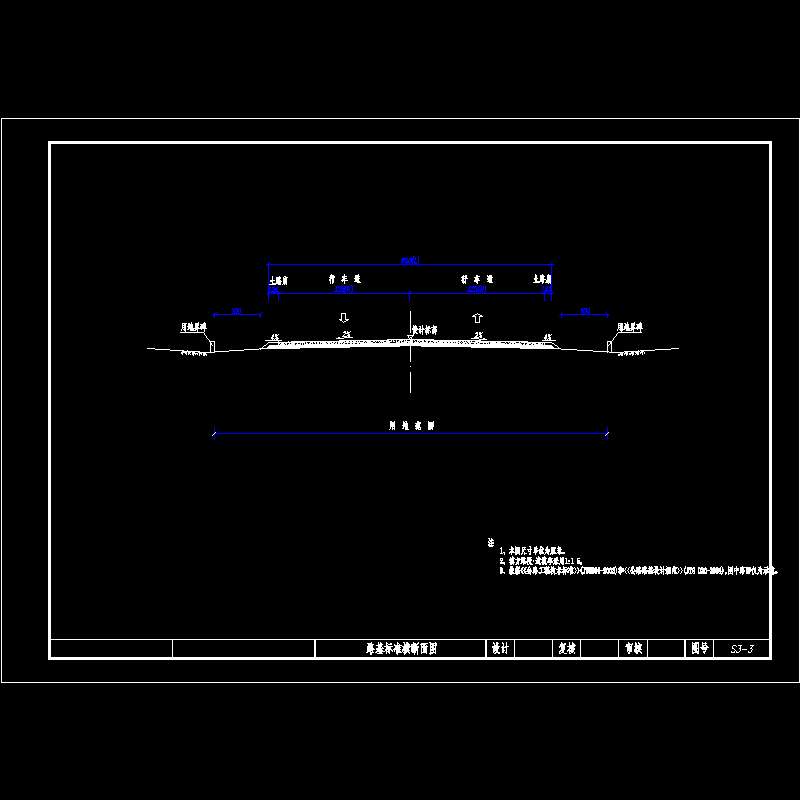

30 路基标准横断面图.dwg
30 路基标准横断面图.dwg
31 路基横断面设计图.dwg
31 路基横断面设计图.dwg

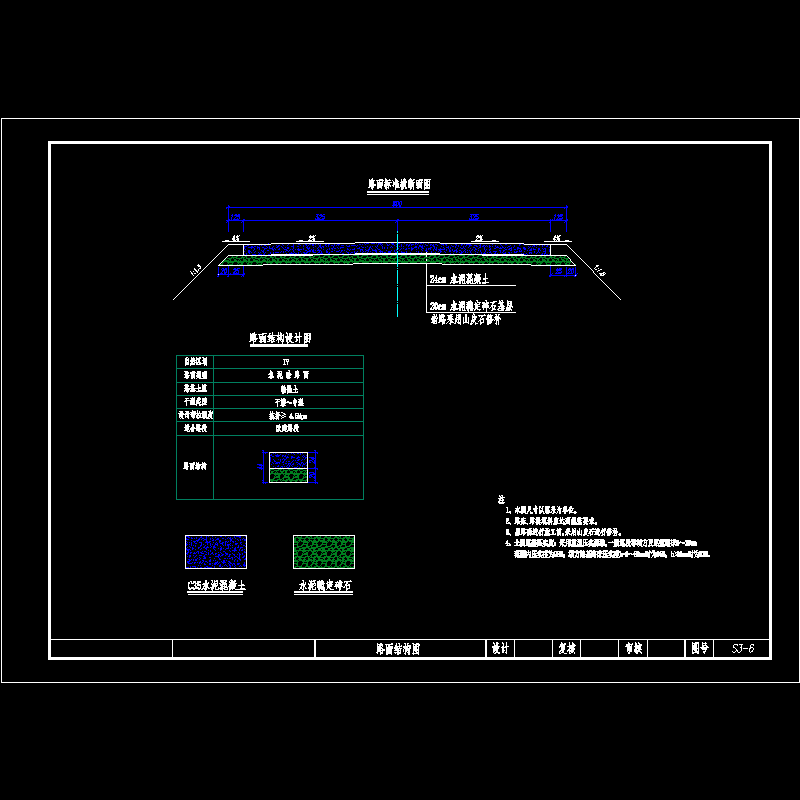

33 路面结构设计图.dwg
33 路面结构设计图.dwg

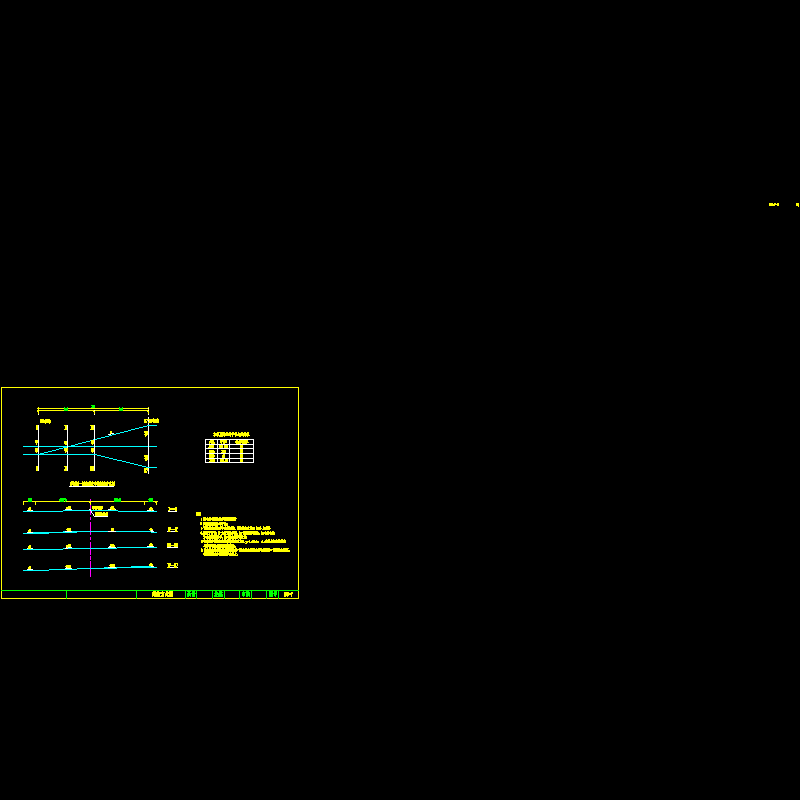

34超高方式图.dwg
34超高方式图.dwg
35水泥混凝土路面加宽段板块布置图.dwg
35水泥混凝土路面加宽段板块布置图.dwg
36 水泥混凝土板块接缝设计图.dwg
36 水泥混凝土板块接缝设计图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
