8层大型综合体电气CAD施工图纸（大型甲级院精品CAD施工图纸）(TN-S)

guiqulai · 发表于 2020-5-16 09:04:06

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅,商业,酒店
建筑高度：高层建筑
建筑结构形式：钢筋混凝土结构
建筑面积：78000平方米
地上层数：8层
地下层数：3层
图纸设计深度：施工图
参考图纸：73张
图纸年代：近代
地下室用途：商业,车库,设备用房
节点大样：电缆,防雷接地,灯具,配电箱,变压器
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
安全防范：一级
有线电视：A类
接地方式：TN-S
项目地址：四川
强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全
弱电设计： ,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,公共信息显示系统,机房工程

附件详情

该项目为大型商业综合体项目，总建筑面积72661.69平方米。建筑高度49.95米，为二类高层建筑，耐火等极为一级，合理使用年限为50年，框架剪力墙结构。该项目由3层地下室，4层裙房及沿裙房周边布置的5栋独立塔楼组成的集地下停车场、商业、酒店、住宅为一体的综合性建筑。

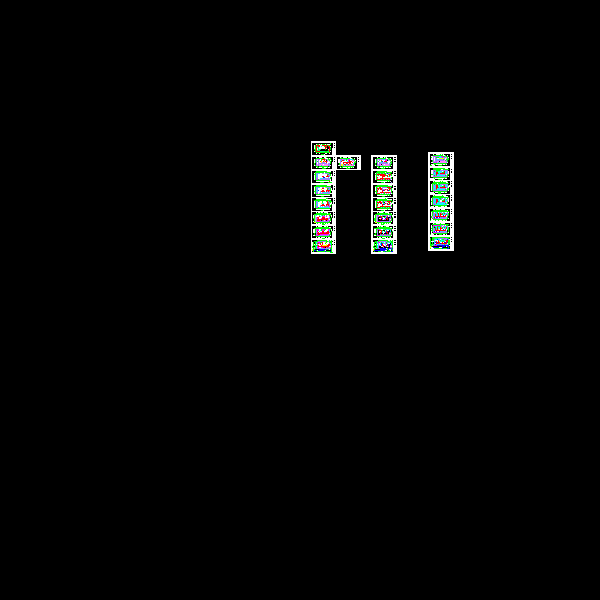

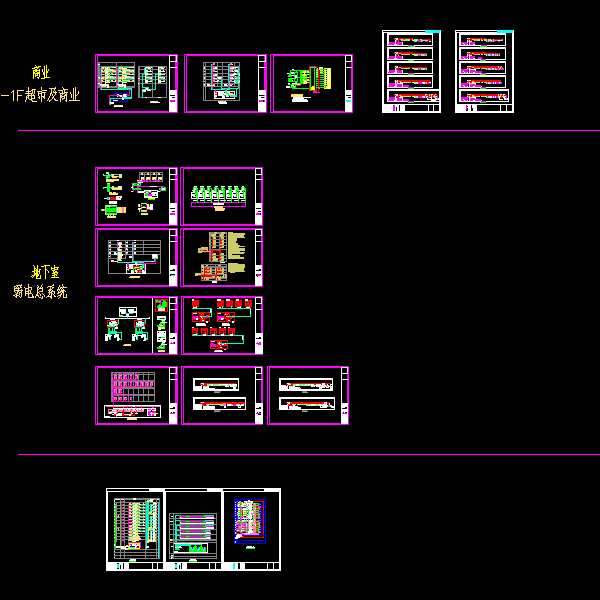

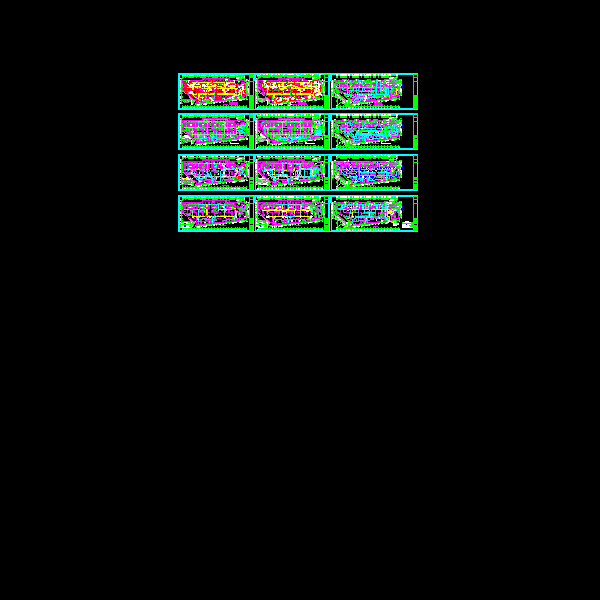

该项目由城市电网引来一路10kV电源供电，并设置一台柴油发电机作为备用电源。在地下2层设置10KV高压配电室及3座变配电室。共设置6台变压器，变压器总装机容量5260KVA。在一层设置消防控制室和弱电机房。图纸内容包括：高压系统图，柴油发电机配电系统图，竖向配电系统图，低压配电系统图，配电箱系统图，变电所及柴油发电机房平立剖图，电力平面图，，防雷接地，火灾自动报警系统图，酒店客房管理系统图，综合布线
系统图，停车场管理系统，无线巡更系统图，商业公共显示系统图，智能灯光控制系统图，视频监控系统图，电梯运行监控系统图，消防平面图。等等。

酒店消防平面图

酒店低压配电系统图

酒店弱电平面图

综合布线系统图

火灾自动报警系统图

消防平面图

竖向配电系统图
