[CAD]31层大型城市综合体给排水图纸(自喷系统原理图)

[复制链接]

0

主题

0

帖子

1766

积分

超级版主

Rank: 8Rank: 8

积分
1766
发表于 2020-2-16 16:57:27 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:121369.98平方米
  • 建筑地上层数:31层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:42张
  • 设计年代:近代
  • 地下室用途:商业,车库,设备用房,其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,气体灭火系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:四区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:2年
  • 火灾危险等级:中危险级Ⅰ级,中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,水泵,泵房,厨房,卫生间,集水坑,阀门管件,设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:四川

附件详情

  • 给排水总平面设计说明
  • 给排水设计说明 图例
  • 资料目录
  • 选用图目录
  • 平面布置图
  • 商业给水管道系统原理图
  • 冷却循环水管道系统原理图
  • 商业排水管道系统原理图
  • 商业消防管道系统原理图
  • 商业自喷管道系统原理图
  • 商业卫生间大样
  • 给排水系统图
  • 一层平面图
  • 一层自喷平面图
  • 二层平面图
  • 二层自喷平面图
  • 三层平面图
  • 三层自喷平面图
  • 四层平面图
  • 生活给水管道系统原理图
  • 消防给水管道系统原理图
  • 自喷给水管道系统原理图
  • 排水管道系统原理图
  • 阳台雨水、废水及空调冷凝水
  • 管道系统原理图
  • 四-二十八层给排水平面图
  • 二十九-三十一层给排水平面图
  • 屋面层给排水平面图
  • 屋顶层给排水平面图
  • 四层单独排水大样图
  • 四层单独排水系统图
  • 标准层给排水大样图
  • 标准层排水系统图
  • 水井系统图
  • 给水系统图
  • 地下室负一层给排水平面图
  • 地下室负二层给排水平面图
  • 地下室负一层自喷平面图
  • 地下室负二层自喷平面图
  • 地下室负一层男女卫给排水大样图
  • 消防水池及消防泵房给排水大样图
  • 生活水泵房及水箱间一、二给排水大样图
  • 生活水泵房及水箱间一、二接管系统图
  • 商业、办公冷冻机组接管系统图
  • 消防水泵房系统图 消防水池通气管立视
  • 消防水池给水系统图 负一层排水接管大样
  • 消防车取水口接管示意图 负二层泡沫罐间排水系统图
  • 消防水池溢流管.放空管立视
  • 负二层集水坑排水大样图 负二层污水及隔油设备间排水系统图
  • 地下室消火栓系统原理图
  • 地下室自喷系统原理图
  • 办公给水管道系统原理图
  • 办公排水管道系统原理图
  • 办公消火栓管道系统原理图
  • 办公自喷管道系统原理图
  • 办公卫生间大样图
  • 给排水系统图
  • 办公四层平面图
  • 办公基数层平面图
  • 办公偶数层平面图
  • 办公屋面层平面图
  • 办公屋顶层平面图

附件详情

该项目位于四川,为 城市综合体建筑 ,项目简介:建设内容及规模:新建商住楼总建筑面积121369.98平方米;地下商业、车库、设备用房建筑面积28888平方米。 投资规模:总投资60685万元。涵盖了家庭式休闲娱乐购物广场、国际精英公寓、5A甲级写字楼三大国际级业态,充分保证了购房者对居住的需求,顺应了国际化大都市的主流发展趋势。住宅项目主要以40-80平方米中小户型为主打。
设计范围:建筑内的给水排水、消防、雨水以及空调冷凝水。
管道系统:该项目设有生活给水系统、集中热水供应系统、生活污废水、空调冷凝水系统、屋面雨水系统、消火栓给水系统、自动喷水灭火系统以及移动式灭火器。
,共42张图纸。

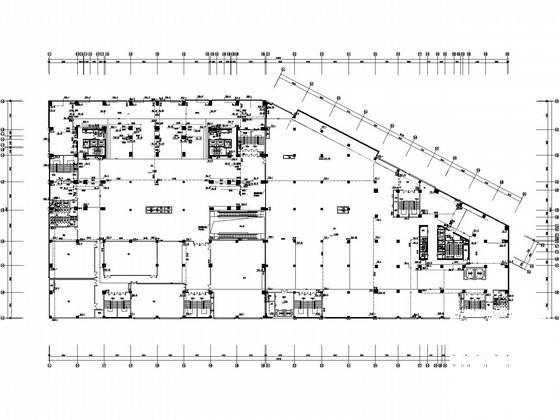

商业三层平面图

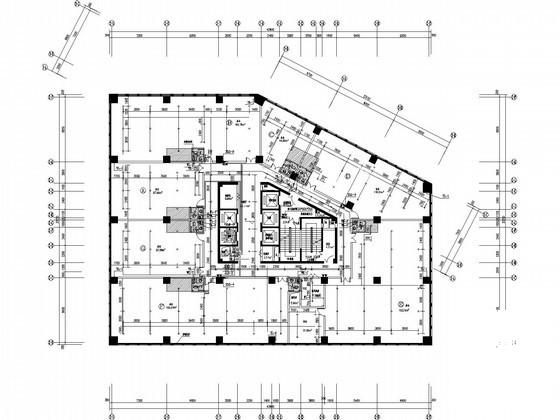

办公基数层平面图

消防水池及消防泵房给排水大样图

生活水泵房及水箱间一给排水大样图

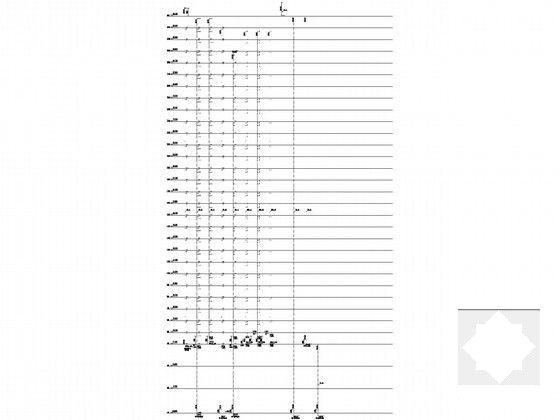

阳台雨水、废水及空调冷凝水管道系统原理图

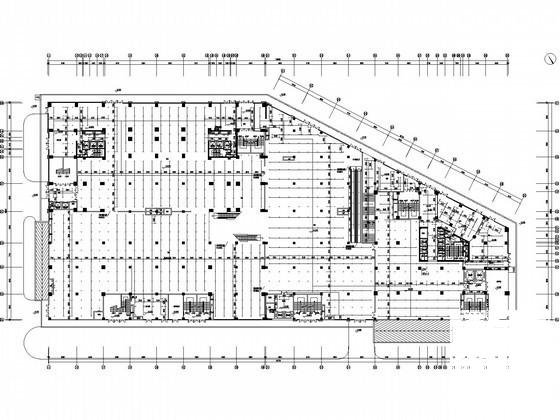

四-二十八层给排水平面图

城市给排水系统 - 1
第 1 张图
城市给排水系统 - 2
第 2 张图
城市给排水系统 - 3
第 3 张图
城市给排水系统 - 4
第 4 张图
城市给排水系统 - 5
第 5 张图
城市给排水系统 - 6
第 6 张图
城市给排水系统 - 7
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-16 16:57:27上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。
