甲级院_多层住宅楼电气施工CAD图纸

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：多层建筑
  • 建筑设计面积：3654.18平方米
  • 建筑地上层数：5层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 节点大样：等电位联结
  • 防雷等级：第三类
  • 火灾保护分级：一级,二级
  • 接地方式：TN-C-S
  • 项目所在地：江苏
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为5层（含跃层）住宅楼 电气施工图 。

概况：
该项目为江苏省淮安市某住宅小区，本子项为4#住宅楼。
本建筑总面积为3654.18m，建筑高度为18.25m，地上五层。建筑使用年限为50年，耐火等级为地上部分二级，半地下部分一级。

设计范围：
照明、插座系统；电力系统；防雷及保护接地设计。
楼宇对讲系统；电话网络系统；有线电视系统；等电位联结。

部分图纸摘录：

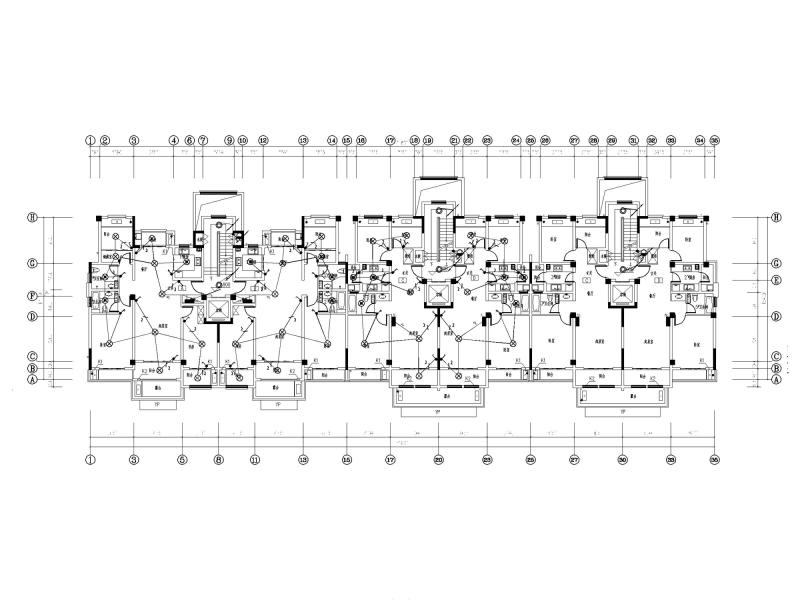

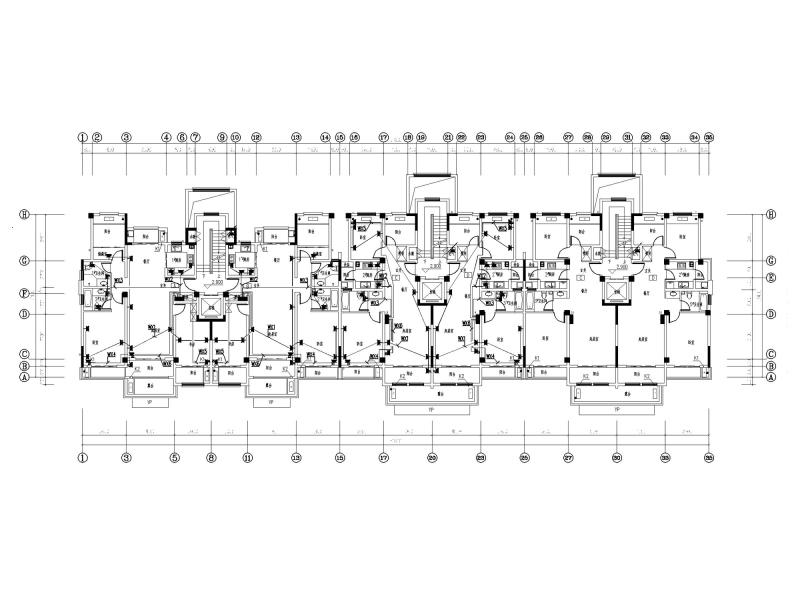

照明平面图

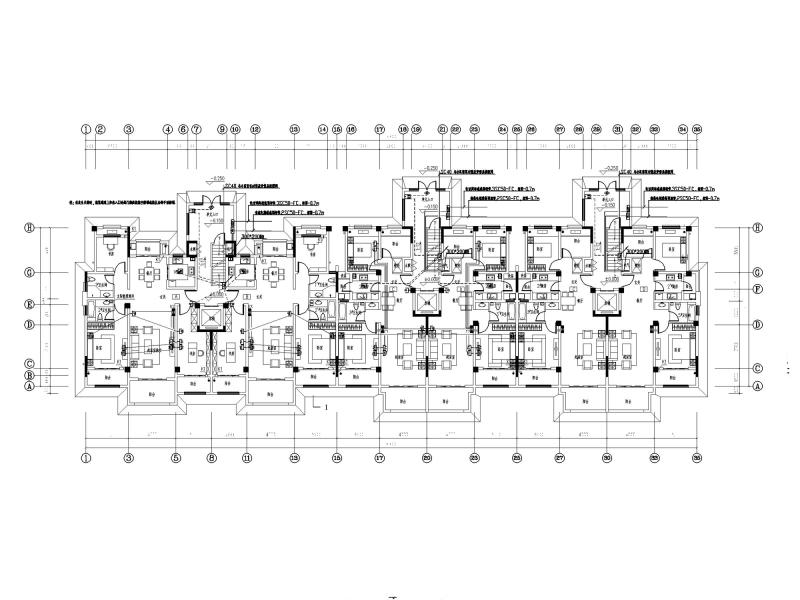

插座平面图
弱电干线及弱电平面图

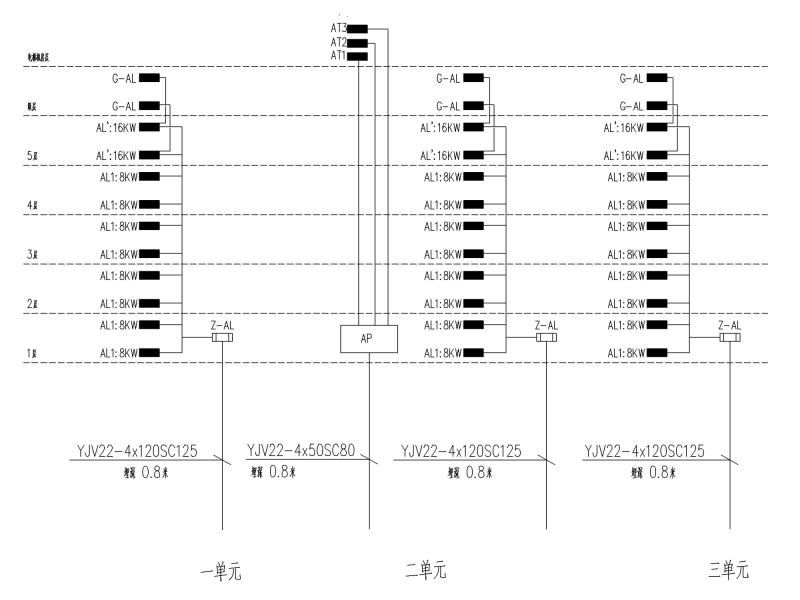

竖向配电干线图

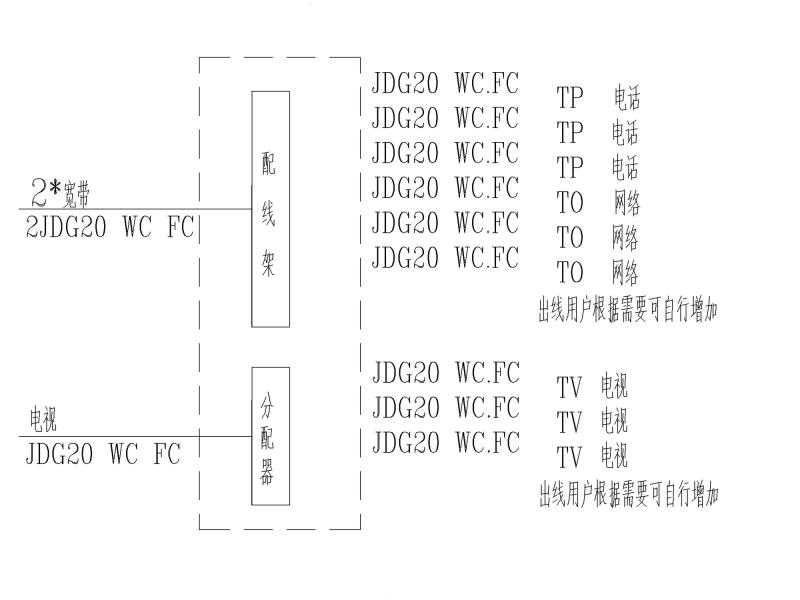

住户信息箱RX系统图

电话网络系统图，楼宇对讲系统图，有线电视系统图
安保、访客对讲系统图



总等电位联结系统图



图纸内容全览



以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
  • 多层住宅电气图纸 - 1
    多层住宅电气图纸 - 1
  • 多层住宅电气图纸 - 2
    多层住宅电气图纸 - 2
  • 多层住宅电气图纸 - 3
    多层住宅电气图纸 - 3
  • 多层住宅电气图纸 - 4
    多层住宅电气图纸 - 4
  • 多层住宅电气图纸 - 5
    多层住宅电气图纸 - 5
  • 多层住宅电气图纸 - 6
    多层住宅电气图纸 - 6
  • 多层住宅电气图纸 - 7
    多层住宅电气图纸 - 7
  • 多层住宅电气图纸 - 8
    多层住宅电气图纸 - 8
  • 多层住宅电气图纸 - 9
    多层住宅电气图纸 - 9
以上是部分截图，请下载附件后查看完整高清内容
