23层实验中心大厦空调通风及防排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:科研
  • 建筑高度类型:高层建筑
  • 地上层数:23层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:52张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,其它
  • 冷热源:空气调节器
  • 空调系统:空气-水系统,制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:浙江

一、项目概要:
本项目位于浙江省,是一个高层实验中心大厦建筑,地上23层,地下2层。图纸内容主要包含设计施工说明,主要设备材料表及图例,空调冷媒管、冷凝水管平面图,空调风管顶面图,屋面通风平面图,空调机房详图,排风管道井详图,自然排烟示意图,通风系统自控示意图,实验室通风系统图等...

二、空调系统:
1.冷热源:采用变冷媒流量(VRF)多联机系统...
2.风系统:采用多联机加独立新风系统...

三、通风防排烟系统:
通风系统:
卫生间设机械排风设施,排风量按换气次数8~10次/h计算;局部排风系统设计思路为将所有排出的废气由设置在屋面的离心风机排放至楼顶经过处理后高空排出,且排风管设于通风竖井内,参见通风系统示意图...
防排烟系统:
消防防排烟系统维持原设计不变,经校核,本次二次装修设计不破坏原消防系统,满足原设计消防要求,长度超过20米的内走道及面积超过100平方米的靠外墙房间设自然排烟系统,每层均在走道两端设置4个自然排烟口,自然排烟窗高于室内净高1/2且可开启外窗有效面积不小于走道排烟面积的2%;穿越防火分区、楼板、排风管道井及重要机房处的风管上均设置70°C防火阀...

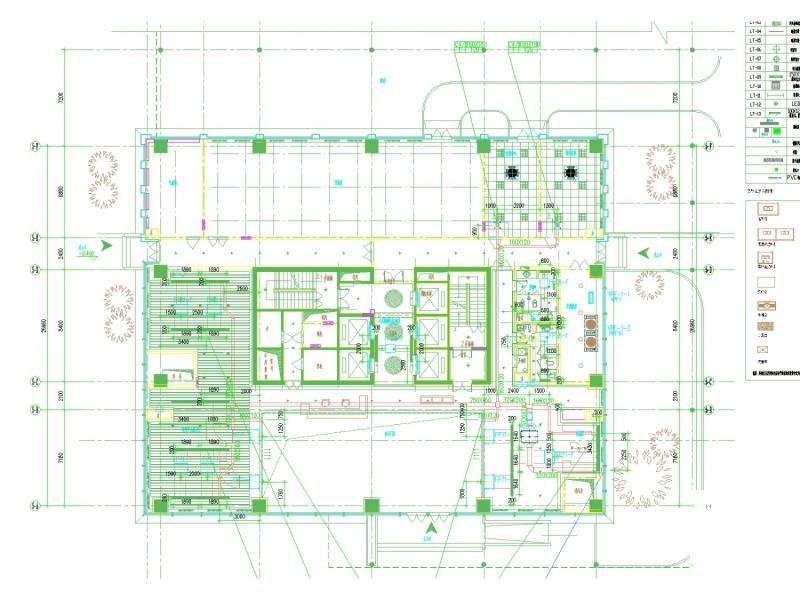

1F空调风管顶面图

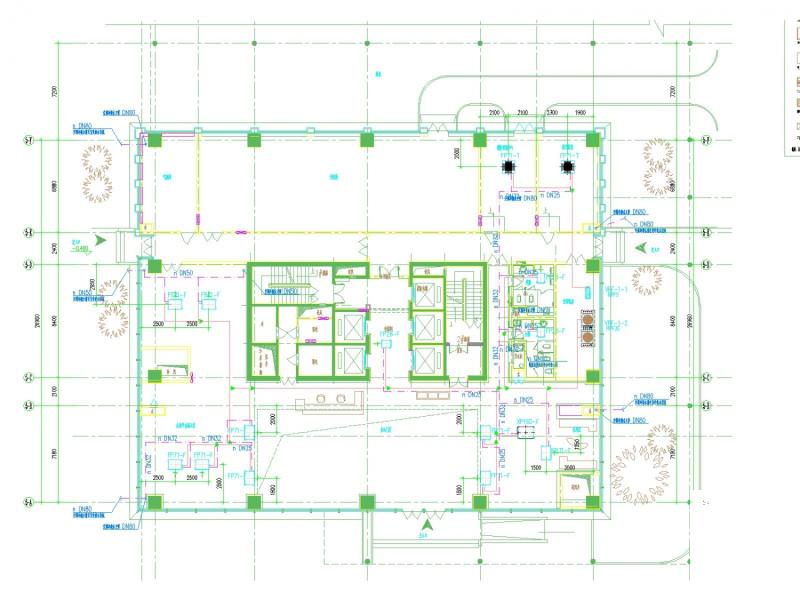

1F空调冷媒管、冷凝水管平面图

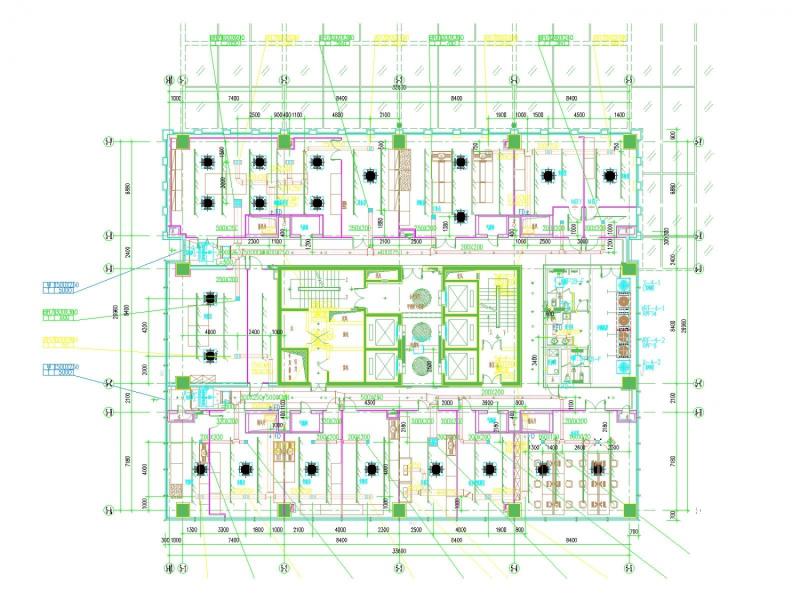

2F空调风管顶面图

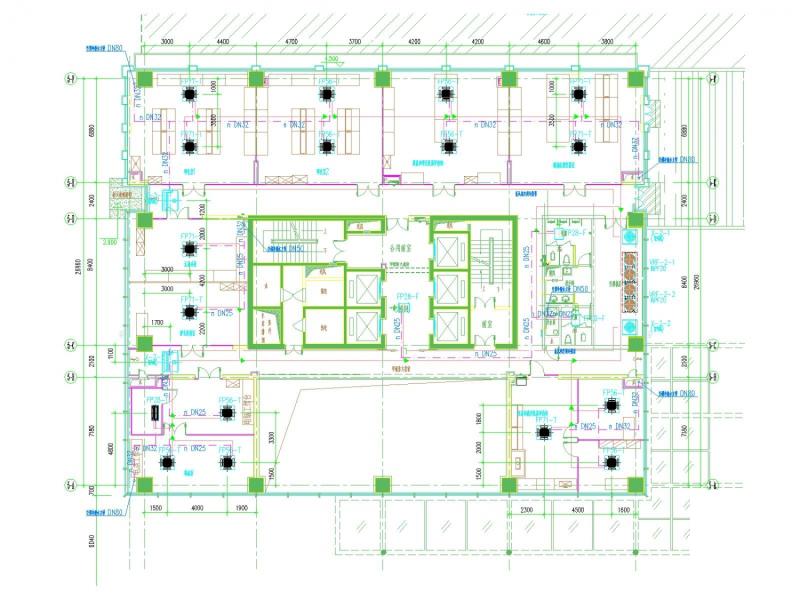

2F空调冷媒管、冷凝水管平面图

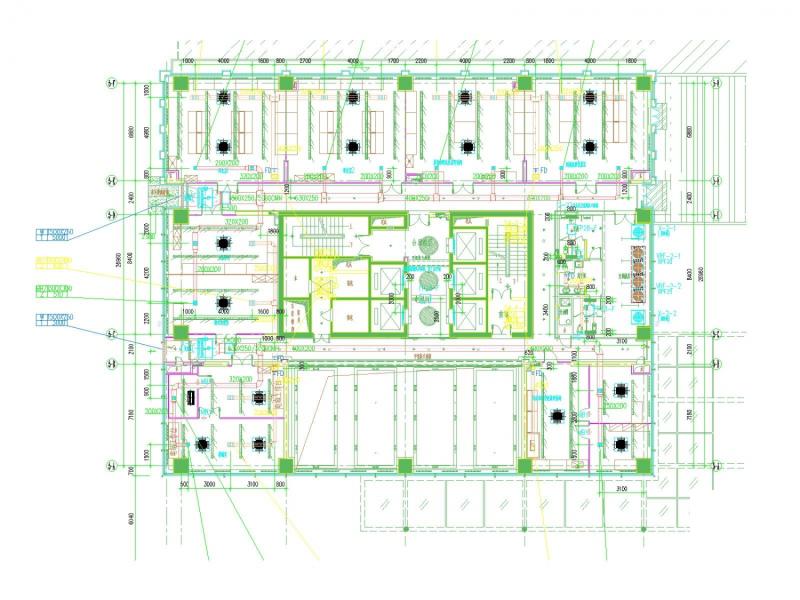

4F空调风管顶面图
实验室通风系统自控示意图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 实验通风系统 - 1
    实验通风系统 - 1
  • 实验通风系统 - 2
    实验通风系统 - 2
  • 实验通风系统 - 3
    实验通风系统 - 3
  • 实验通风系统 - 4
    实验通风系统 - 4
  • 实验通风系统 - 5
    实验通风系统 - 5
  • 实验通风系统 - 6
    实验通风系统 - 6
以上是部分截图,请下载附件后查看完整高清内容
实验通风系统下载
