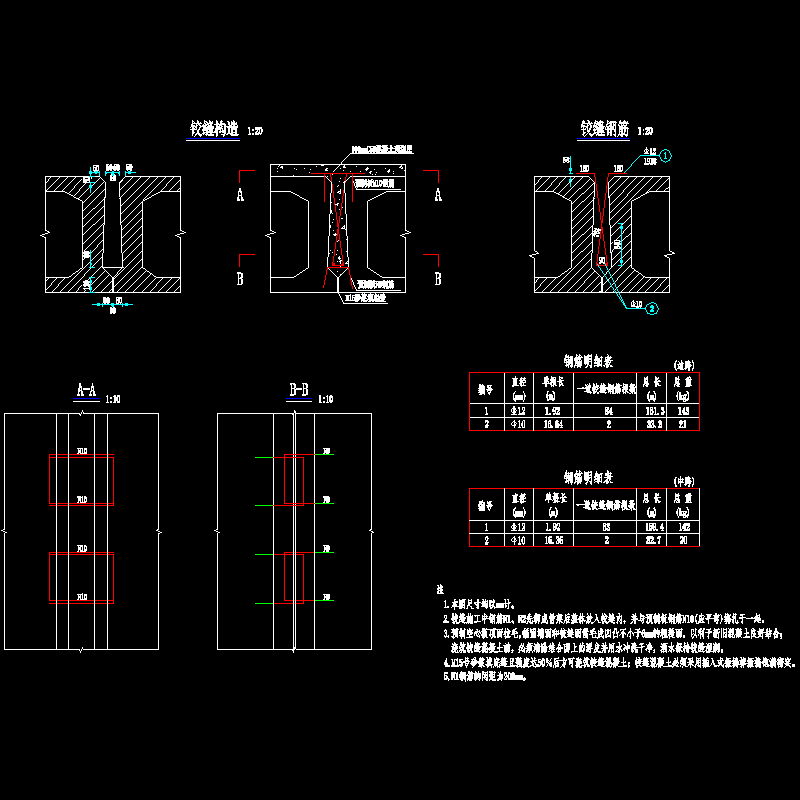

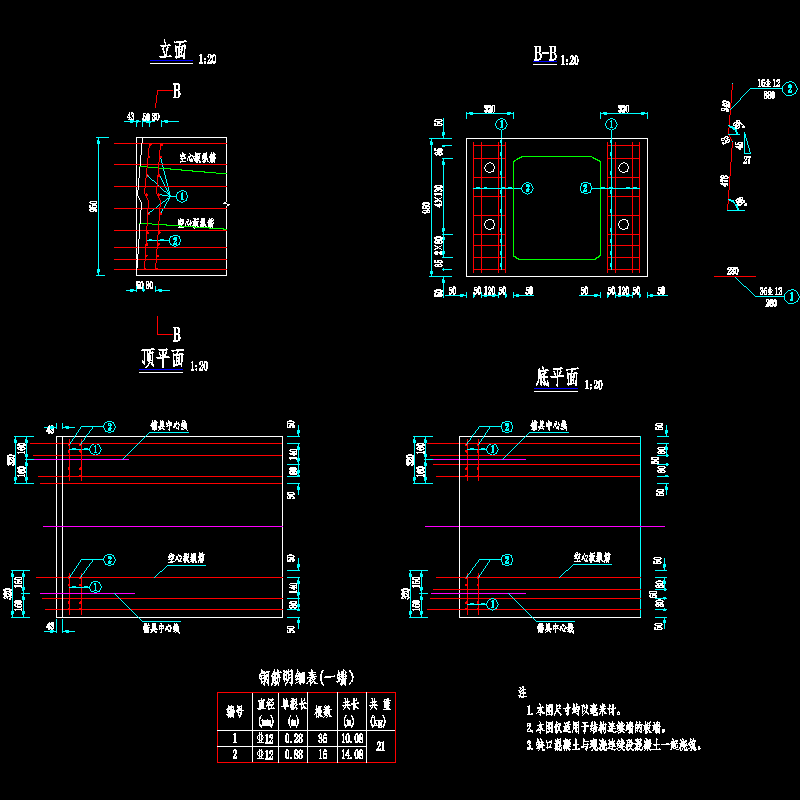

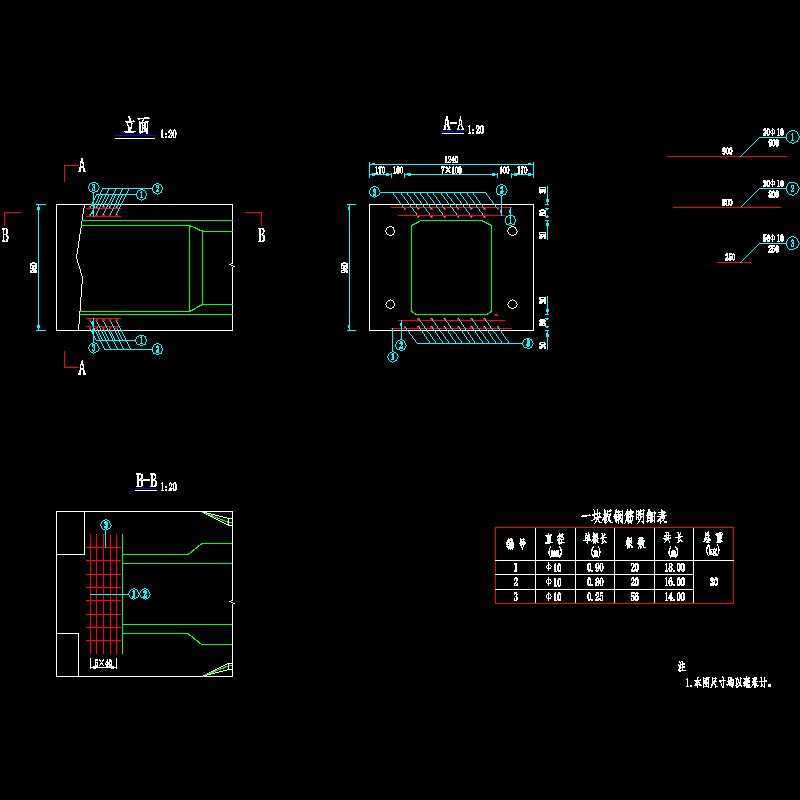

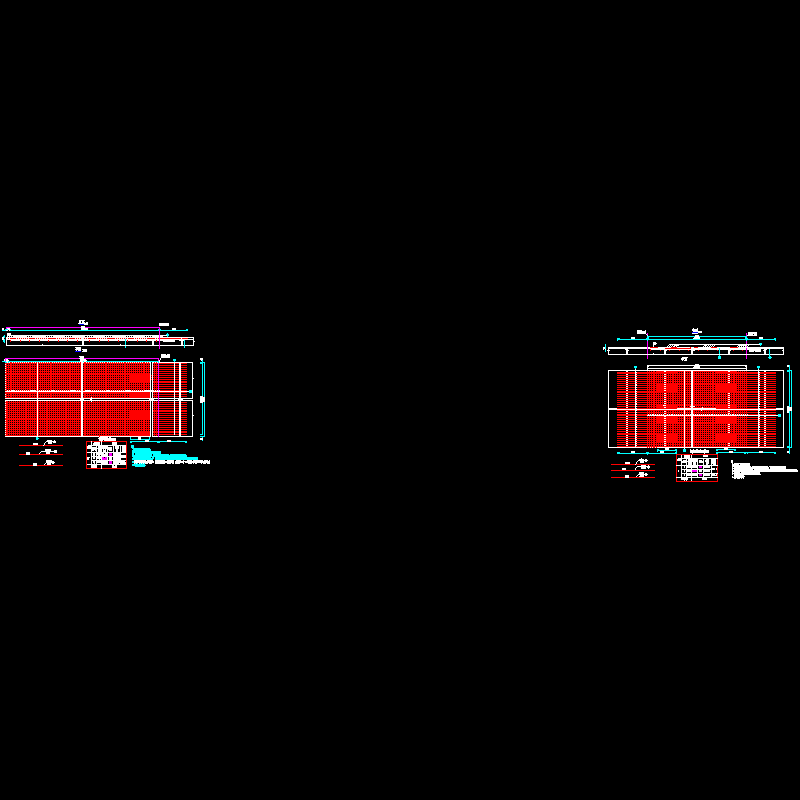

设计说明、计算表格20个、全桥主要工程数量表、桥位平面、工程地质纵断面、桥型总体布置、标准横断面图、桩位坐标图、空心板主要材料数量表、空心板一般构造图、铰缝钢筋构造图、桥面现浇层钢筋构造图、封锚端钢筋构造图、锚下钢筋构造图、预应力钢束构造图、板端加强钢筋构造图、中跨中板普通钢筋构造图、边跨中板普通钢筋构造图、中跨边板普通钢筋构造图、边跨边板普通钢筋构造图、现浇连续段钢筋构造图、泄水管构造及桥面下渗水排水构造图、支座构造、支座垫石布置及构造、桥墩一般构造、桥墩盖梁钢筋构造、桥墩墩身钢筋构造、桥墩桩基系梁钢筋构造、桥墩桩基钢筋构造、桥台一般构造、桥台台帽钢筋构造、桥台背墙钢筋构造、桥台耳墙钢筋构造、桥台肋板钢筋构造、桥台承台钢筋构造、桥台桩基钢筋构造、人行道板构造、人行道外侧钢护栏构造、行车道外侧钢护栏构造及钢筋布置图、灯柱底座预埋构件构造、路灯接线盒构造图、墙式护栏构造及钢筋布置图、D80型伸缩缝构造图、D160型伸缩缝构造图、桥面伸缩缝处处理图、护栏伸缩缝挡板构造图、桩基础质量检测管构造图、桥台搭板一般构造、桥台搭板钢筋构造、桥台锥坡及护坡构造、流水踏步一般构造。
……
汽车荷载：城-A，道路分类与分级：城市主干路，计算行车速度： 60Km／h，桥址区岩土体共分为7个工程地质大层。本桥平面分别位于直线上，桥面横坡为双向2%，纵断面纵坡-0.3%。桥孔分共2联： 4x20 5x20，上部结构采用预应力砼(后张)空心板， 先简支后连续；下部结构桥台采用肋板台，桥墩采用柱式墩，墩台采用桩基础。桥梁全长186米。0、9号桥台采用Z80型伸缩装置，4号桥墩采用XFII-160A2F型伸缩装置。桥梁跨径线为径向布设，同一孔内空心板为平行布置，桥梁纵坡由墩台高程差形成。墩台盖梁采用双悬臂简支梁进行设计，活载分配系数采用杠杆法计算。
主要材料：水泥应采用高品质的强度等级为62.5，52.5和42.5的硅酸盐水泥，粗骨料应采用连续级配，碎石宜采用锤击式破碎生产。混凝土采用C40、C50。普通钢筋为HPB300和HRB400钢筋，抗拉强度设计值分别为270、330Mpa。预应力钢筋采用抗拉强度标准值fpk =1860MPa，公称直径d=15.2mm的低松弛高强度钢绞线。锚具采用15-4型、15-5型和15-6型系列锚具及其配件；预应力管道采用圆形金属波纹管。桥面铺装采用10cmC50现浇混凝土 防水层 9cm厚沥青混凝土。
……
共计68张CAD。设计于2015年
桥型总体布置
空心板一般构造图

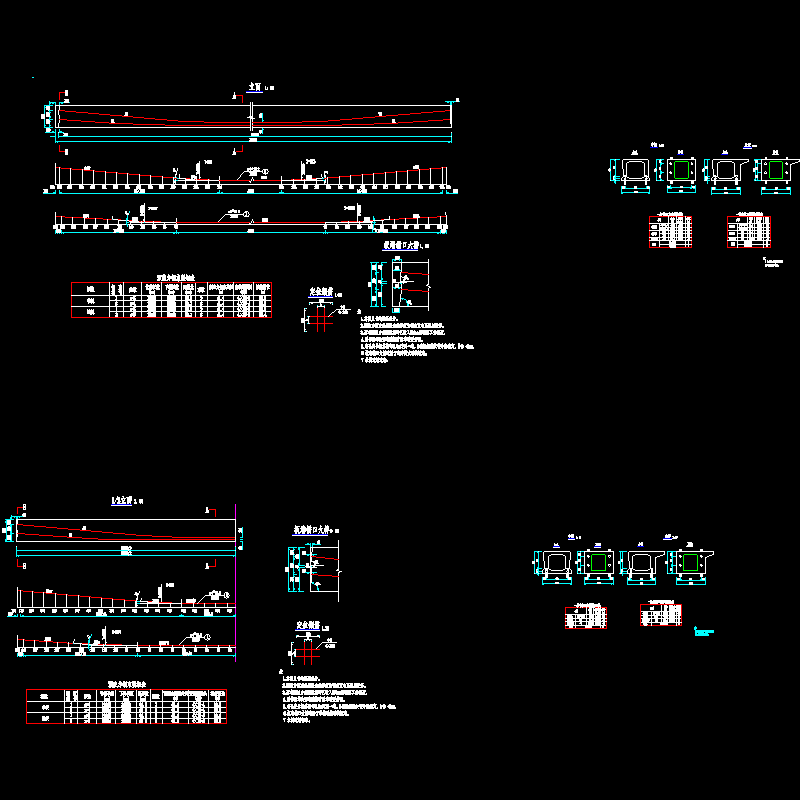

预应力钢束构造图
桥墩桩基钢筋构造图

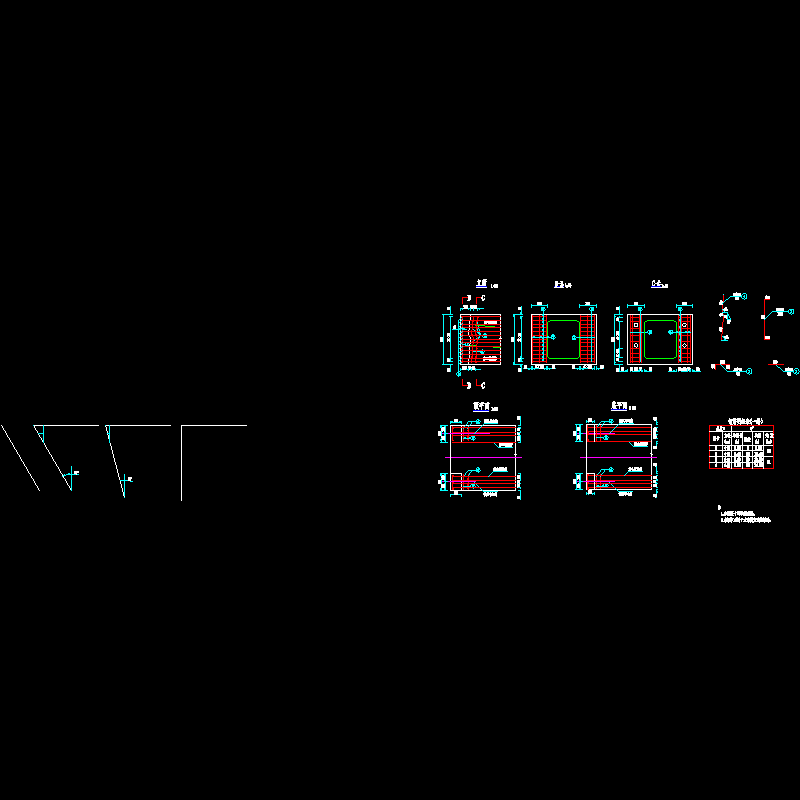

灯柱底座预埋构件构造（二）
桥台锥坡及护坡构
桥台肋板钢筋构造
计算表格
无人行道与车行道之间的护栏
