20m宽城市次干道交通工程设计套CAD图纸（27张）(dwg)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
道路设计全长1185.581m，路幅宽20m，设计车速30km/h，双向2车道。
......
技术标准：
道路等级：城市支路
计算行车速度km/h：30
红线宽度m：20
机动车道宽度m：3.25
停车视距m：30
路面标准轴载：标准轴载BZZ-100
......
设计于2015年，共27张CAD设计图。

人行横道灯杆图

电子警察杆件

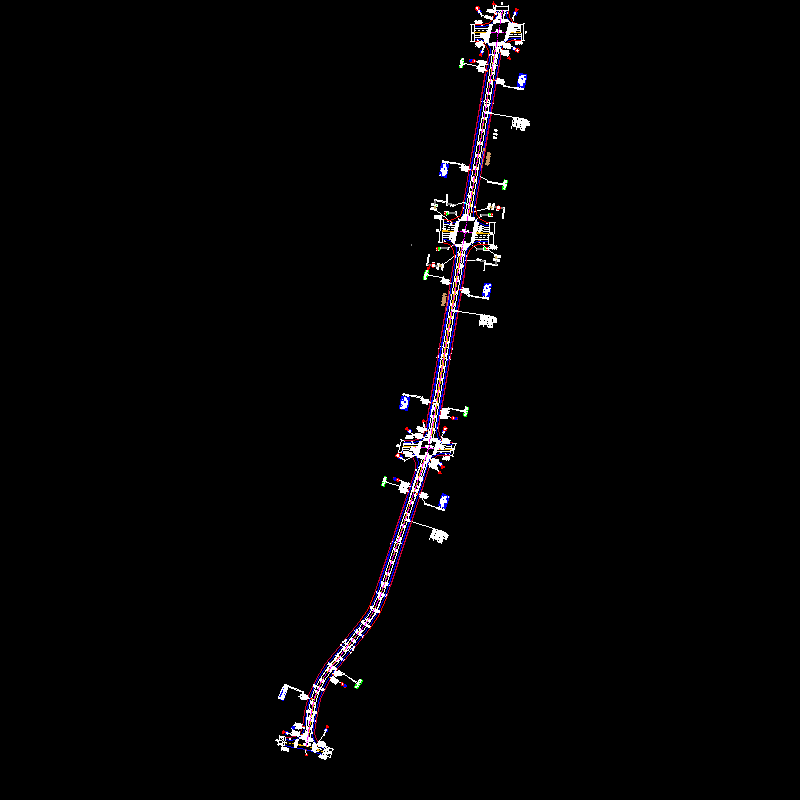

交初-01 交通标志标线平面布置图.dwg

交初-02-03标线大样图、剪头.dwg

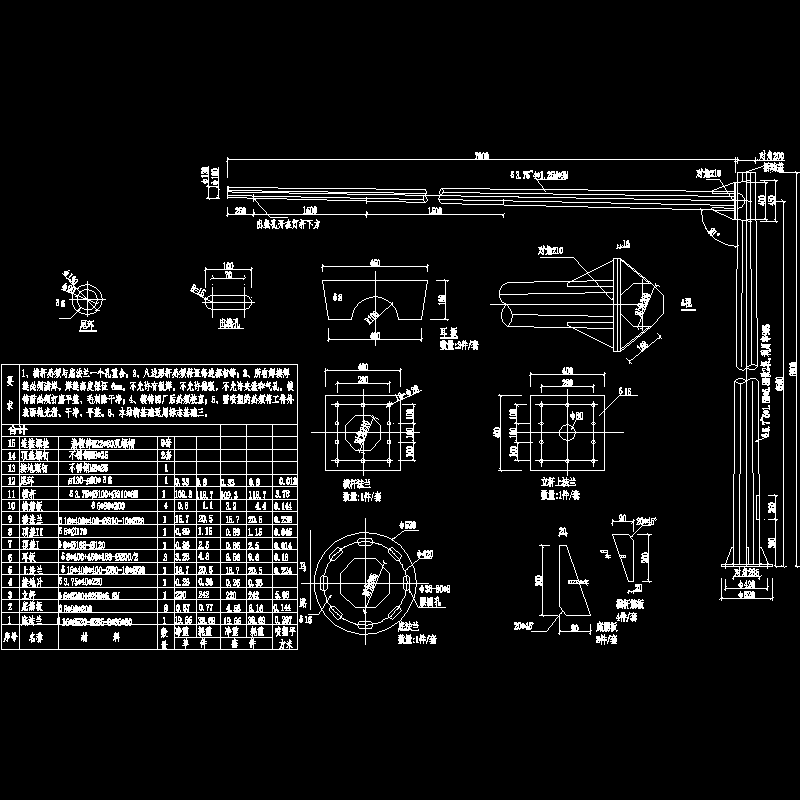

交初-04交通信号灯杆设计图.dwg

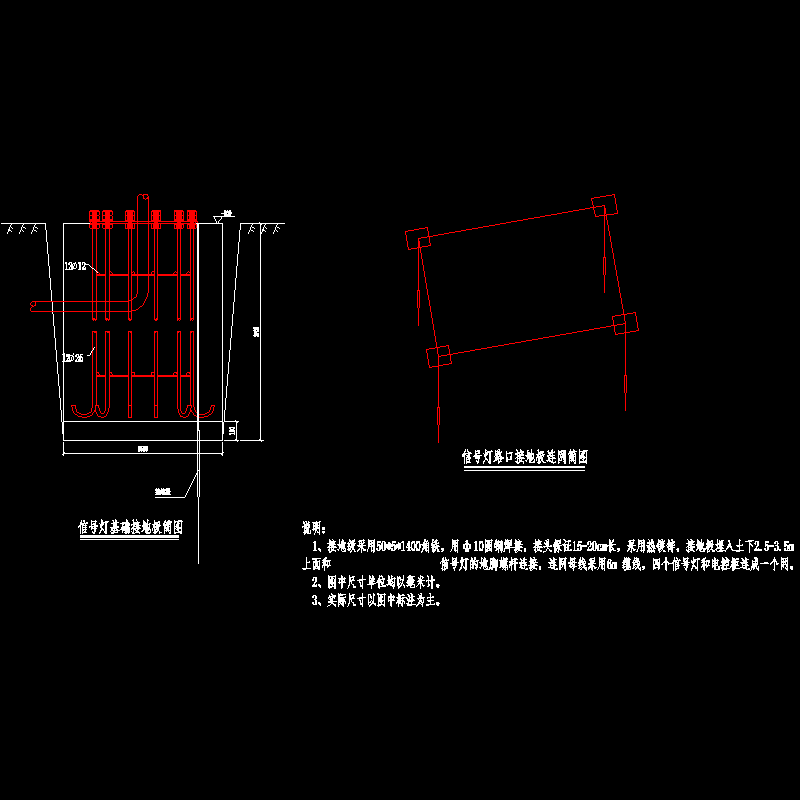

交初-05 信号灯接地极.dwg

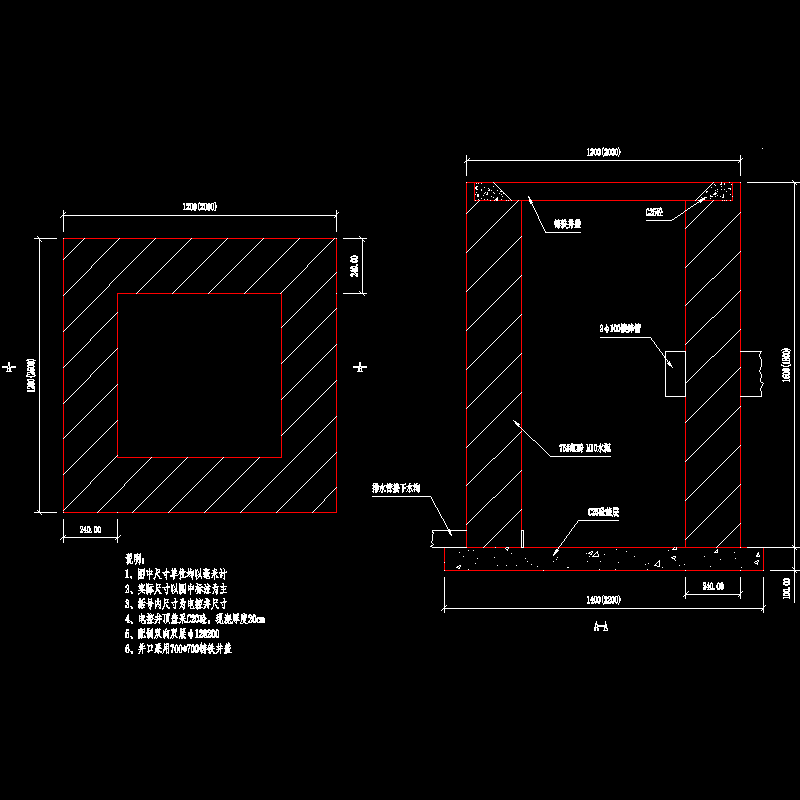

交初-06检查井电控井.dwg

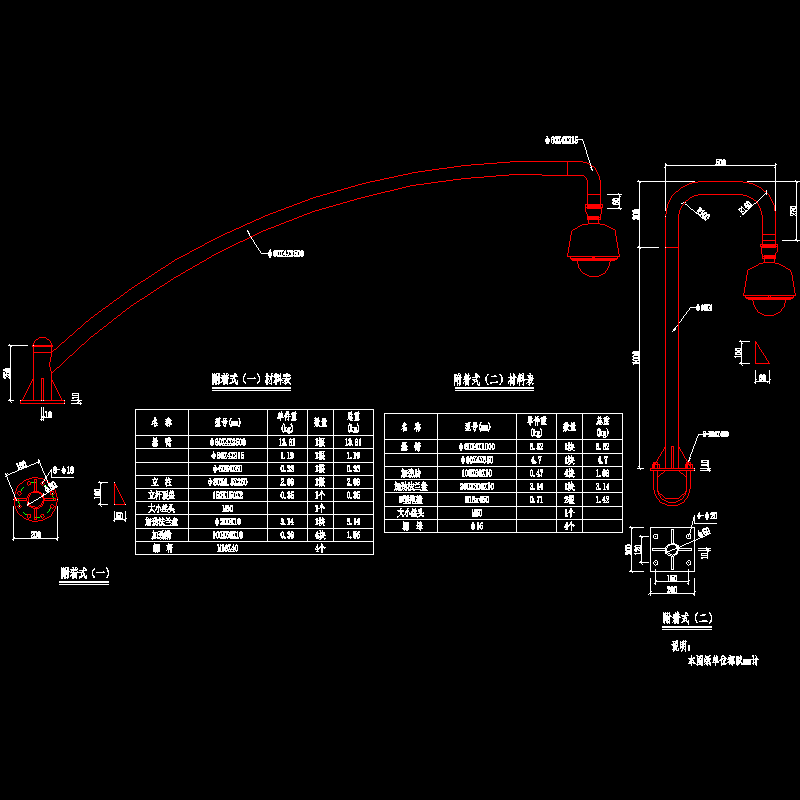

交初-07 附着式电视监控.dwg

交初-08人行横道灯杆图.dwg

交初-09管线预埋.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
