23687平米地上16层疾控中心给排水施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑设计面积:23687平方米
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:三区
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):30
  • 大样节点:泵房,卫生间
  • 项目所在地:安徽

附件详情

  • 设计说明、图例
  • 给排水 平面布置图
  • 生活、消防泵房平面详图
  • 泵房剖面详图
  • 生活、消防泵房系统原理图
  • 卫生间详图
  • 裙房给水、废水系统原理图
  • 高层给水、雨水系统原理图
  • 消防系统 原理图
  • 雨水系统原理图
  • 自喷、污水、高层废水系统原理图
  • 自动喷水平面布置图

附件详情

该资料为安徽某疾控中心给排水施工图。占地面积2215平方米,总建筑面积23687平方米。其中地下建筑面积2409平方米,地上建筑面积21278平方米。
设计内容:给水系统、排水系统、污水系统、雨水系统、废水系统、消火栓系统、自喷系统。给水部分分为三个区,采用室内污废分流,室外雨污分流的排水体制,生活污水与医疗废水分流。室外消防用水量为20 L/s,室内消防用水量为30 L/s。
,共29张图纸。

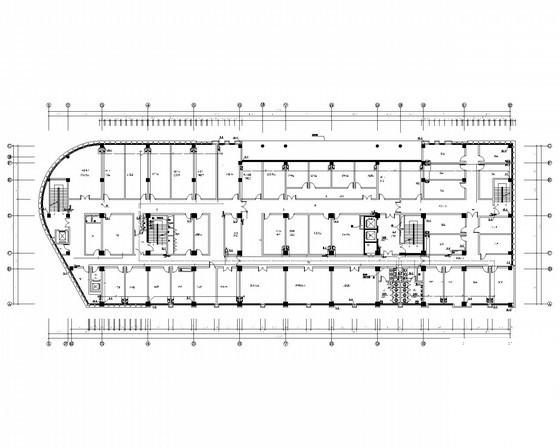

四层给排水平面布置图

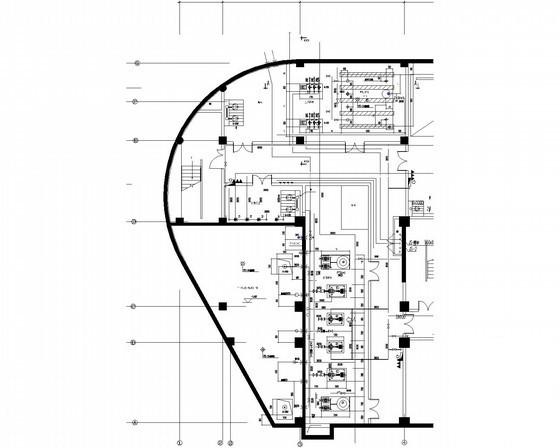

生活、消防泵房平面详图

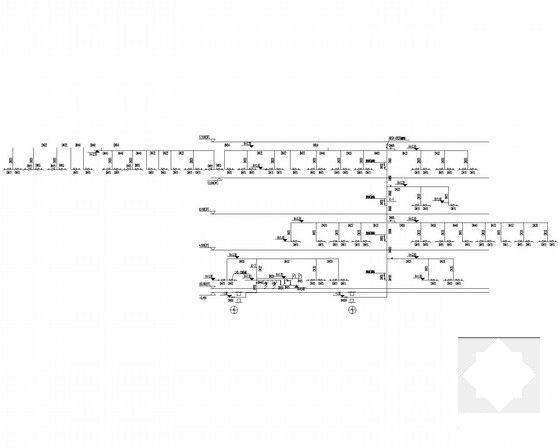

裙房给水系统原理图

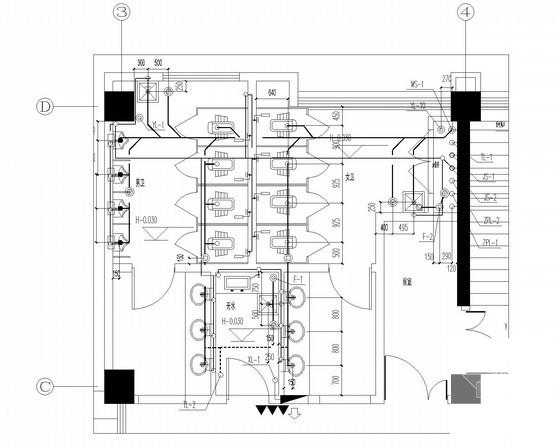

卫生间1平面详图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

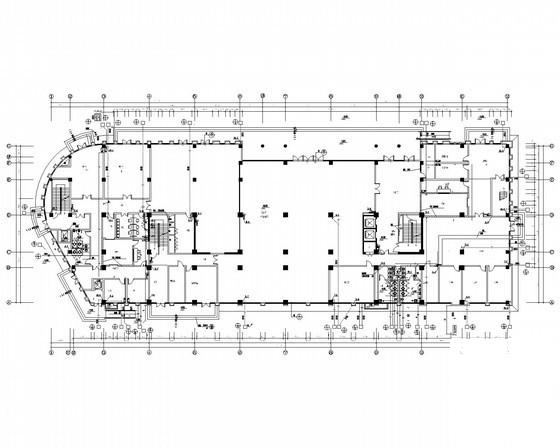

  • 疾控中心图纸 - 1
    疾控中心图纸 - 1
  • 疾控中心图纸 - 2
    疾控中心图纸 - 2
  • 疾控中心图纸 - 3
    疾控中心图纸 - 3
  • 疾控中心图纸 - 4
    疾控中心图纸 - 4
  • 疾控中心图纸 - 5
    疾控中心图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
