7层大酒店给排水施工CAD图纸

  • 建筑类别:宾馆酒店
  • 建筑地上层数:7层
  • 设计阶段:施工图设计
  • 供水方式:变频供水设备
  • 供水分区:两区
  • 污废水排水体制:分流
  • 设计内容:给排水,热水,消火栓,自动喷水

附件详情

  • 图例
  • 说明
  • 平面图
  • 系统图

附件详情

1.该项目的水源为市政自来水管道,将一根市政给水管道引入基地 ,在基地内围绕该项目室外、部分1层的用水点由市政给水管道直接供水,其余的用水点由变在地下层变频水泵房内设生活水箱一座 ,容量为30m,分为两格。
2.热水系统与给水系统分区一致,设热交换器二台,容量为5m。
3.排水系统室内采用废水、污水、雨水分流。室外采用废水、雨水分流 ,污水、废水经化粪池后排入市政排水管道 ,雨水排入市政雨水管道。厨房废水经隔油池后排放。地下层采用潜水泵排水。
4. 消防系统 由消防栓系统、自动喷水系统及建筑灭火器系统组成。主楼内每层均设消防箱。屋顶水箱储有18m的消防用水量 ,消防水池容量为200m。地下层消防水池储有2小时的消防栓用水量。消防栓水泵设两台 ,一用一备。室外设有消防栓接合器二只。在主楼大厅、走廊、多功能厅、会议室等处设自动喷头。屋顶水箱储有18m消防用水量 ,地下层消防水池储有1小时的自动喷水用水量。自动喷水泵设两台 ,一用一备。室外设自动喷水接合器一该项目室内每只消防箱处均设3Kg磷酸铵盐干粉灭火器两只。
主要系统设计参数如下:
室外消防栓用水量为25L/S,室内消防栓系统用水量为20L/S、火灾延续时间为2小时、水枪充实水拄按7m计。自动喷水系统按15L/S、火灾延续时间为1小时、喷头最低工作压力按0.05MPa计。


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

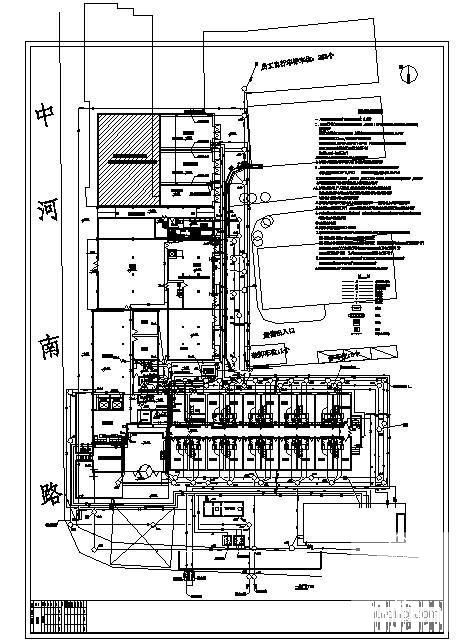

  • 酒店给排水图纸 - 1
    酒店给排水图纸 - 1

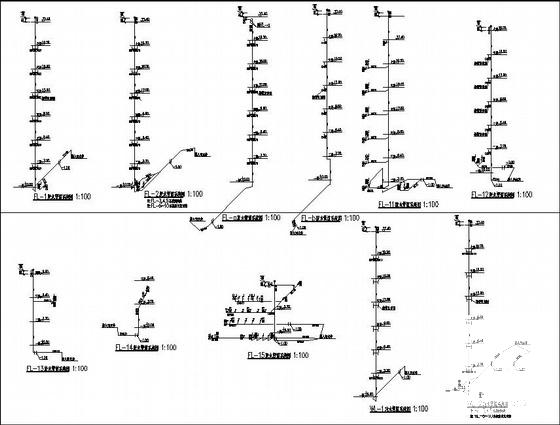

  • 酒店给排水图纸 - 2
    酒店给排水图纸 - 2
以上是部分截图,请下载附件后查看完整高清内容
