酒店综合楼空调通风设计CAD施工大样图(框架剪力墙结构)(dwg)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：综合建筑,办公建筑,商业建筑
• 建筑类型：高层建筑
• 建筑面积：30672平方米
• 建筑高度：44.7m
• 地上楼层：13
• 地下楼层：2
• 地下室：车库,人防,其它
• 设计阶段：施工图设计
• 设计内容：空调,通风,采暖,制冷,水箱 ,机房,防火排烟
• 设计说明：有,设计参数,施工安装要求
• 空调系统：低温送风,变风量,热泵
• 冷热源：风冷热泵,水源热泵
• 节能：热回收
• 参考图纸：20-50张
• 设计年代：近代

附件详情

• 资料目录
• 设计施工总说明
• 主要设备表及图例
• 空调风管平面图
• 空调水管平面图
• 防排烟系统图
• 空调水系统图
• 末端控制及配管详图
• 室内水管支吊架大样图
• 防火阀及机房吸声墙详图
• 通风机及风机盘管安装详图

附件详情

该项目为广东某酒店综合楼，总建筑面积约为30672平方米，地下二层、地上十三层。首层为商业、二层为客房和办公室，三层为客房，四到七层为办公室，八至十三层为酒店客房；建筑总高度44.7m，框架剪力墙结构类型，属一类综合楼，耐火等级一级。
设计内容：该项目的通风空调、防排烟系统设计。
空调系统设计：1.该项目客房、办公和商场、经济型客房分别设置集中空调系统，客房冷源为两台水冷冷水机组（带热回收）组合模块式风冷冷水/热泵全热回收机组机组；房的冷负荷被分成两部分，第一部分为两台325KW水冷冷水机组（占冷量的2/3），第二部分为模块式风冷冷水/热泵全热回收机组（占冷量的1/3，同时满足客房的供暖要求）……
2.办公和商场冷源为三台338KW模块式水冷冷水机组机组（机组位于天面），机组由模块组成每个模块 20RT和30TR组合可灵活调节，满足白天、夜晚部分负荷运行；
3.经济型客房为模块式风冷冷水机组机组提供冷/热源。机组由模块由组合，可灵活调节，满足白天、夜晚部分负荷运行灵活调节。
……

编制于2012年，图纸共27张。

空调水系统图

垂直风管防火阀安装详图

垂直式轴流风机安装详图

防排烟系统图

空调水管平面图

立式空调器控制及接管方式

立式水平式伸缩节安装图

三通调节阀

活动支架安装详图

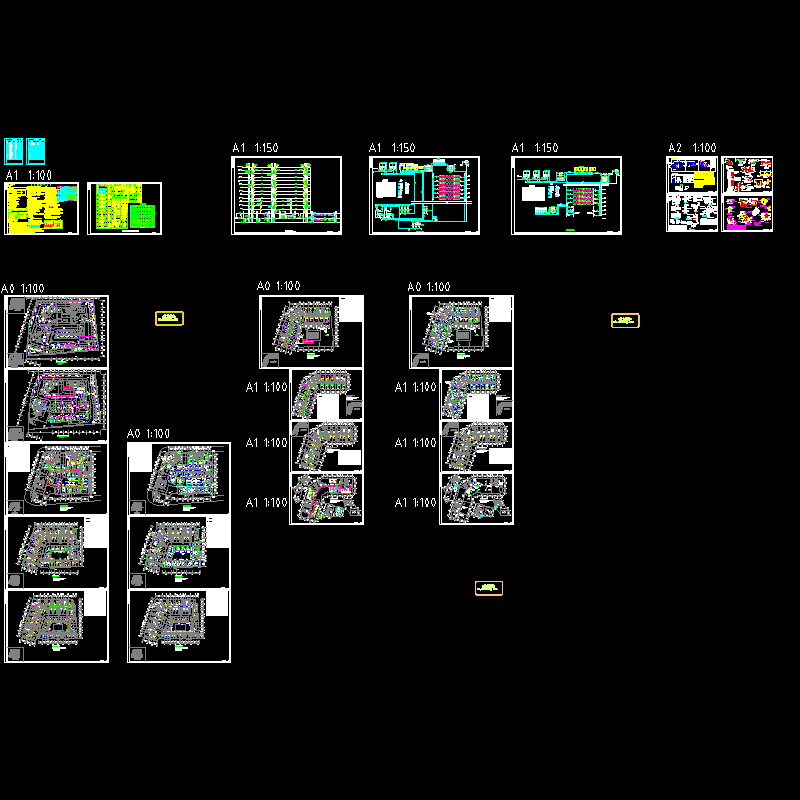

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
