综合楼空调和通风防排烟设计施工CAD大样图

  • 设计阶段:施工图设计
  • CAD版本:CAD2000
  • 参考图纸:26张

附件详情

资料为某综合楼空调和 通风防排烟 设计施工图纸,其中包括:主要设备一览表,设计施工说明,A区地下室平面,A区一层平面,A区二层平面,A区三层平面,A区四层平面,A区五层平面,A区6,7,10,11,14,15,18,19,22层平面图,A区8,12,16,20层平面,A区9,13,17,21层平面图,A区23层平面,A区24层平面,A区25层平面,A区26层平面,A区27层平面,A区瞭望层平面,A区机房层平面,A区屋顶平面,空调机房大样,中心井筒大样,空调系统原理图,B区一层平面,B区二层平面,B区三层平面,B区屋顶平面。
图纸清晰,设计合理,希望对您有所帮助!

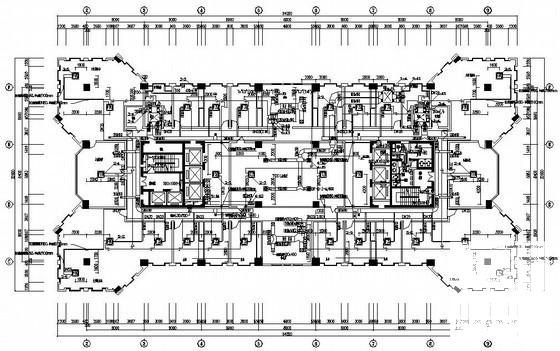

A区五层平面图

施工设计说明

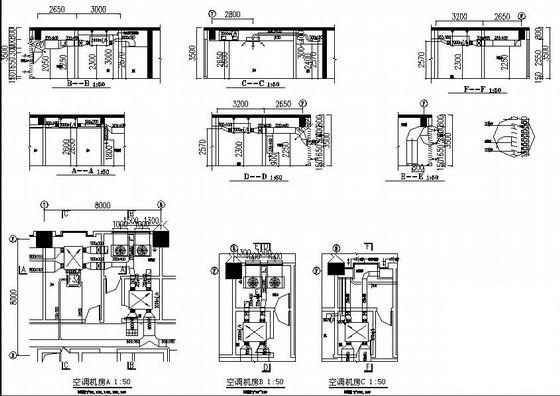

空调机房大样图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

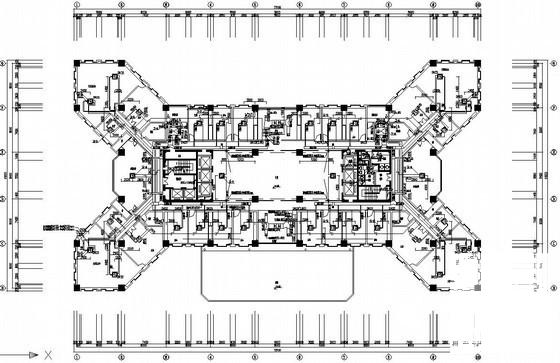

  • 综合楼空调设计 - 1
    综合楼空调设计 - 1
  • 综合楼空调设计 - 2
    综合楼空调设计 - 2
  • 综合楼空调设计 - 3
    综合楼空调设计 - 3
以上是部分截图,请下载附件后查看完整高清内容
