多层综合楼空调通风排烟系统设计施工CAD图纸（甲级院设计游泳馆设计）(天然气直燃机组)(dwg)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑面积：19148.87平方米
• 地上层数：3层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 冷热源：电动压缩式冷水机组,空气调节器
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目地址：重庆

附件详情

一、项目概要：
总建筑面积：19148.87m2，建筑高度17.70米。地上3层，地下一层，由游泳馆，附属用房，小商业，地下车库及设备用房组成....
二、冷热源：
采用一体化天然气直燃机组(空调型)作为空调系统冷热源，机组集天然气溴化锂直燃型冷温水机、循环水泵、冷却塔组于一体...
三、空调系统：
1.卧式组合式空调机组采用上送下回方式，送风口设于观众席上方，采用温控条形喷射风口和温控散流器联合送风方式。
2.小面积房间均采用低噪声卧式暗装风机盘管侧送风，上回风。
3.多功能厅设置全热回收式新风换气机组，大面积房间均采用低噪声超薄吊顶式空调器...
四、排烟系统：
1.百叶自然通风排烟，可开启的外窗百叶面积大于所在房间或走道的2%。
2.地下车库设置机械排烟系统PY1-4。
3.地下车库分为2个防火分区，利用突出顶棚不低于500的梁划分为4个防烟分区，每防烟分区面积小于2000m2...
五、通风系统：
1.所有公共卫生间均设置机械排风，排风换气次数取12-15次/h。
2.设于地下的水处理设备用房设置机械通风系统。
3.游泳池水处理用房设计送排风换气次数为10-15次/h...

编制于2012年 图纸共16张。

空调水系统平面图

风机盘管自控原理图

空调水系统流程图

正压送风系统图

剖面图

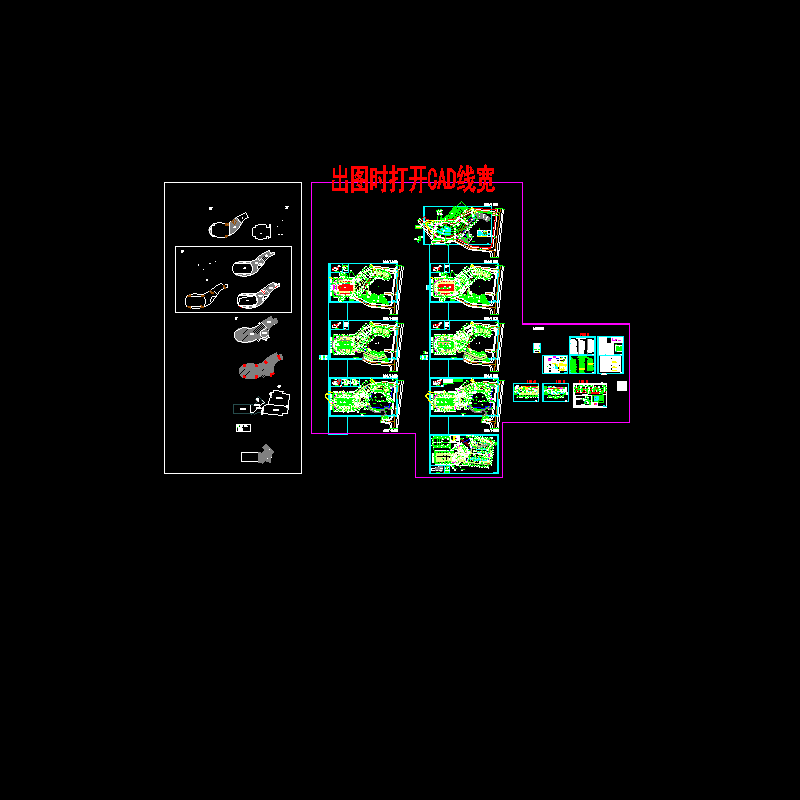

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
