多层教育建筑幼儿园空调通风防排烟系统设计CAD施工图纸(双格式)(dwg)

[复制链接]

0

主题

0

帖子

1167

积分

超级版主

Rank: 8Rank: 8

积分
1167
发表于 2020-8-26 20:37:57 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计说明:有
  • 建筑类别:教育
  • 建筑高度:多层建筑
  • 地上层数:4层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:8张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目地址:广东

一、项目概要:
该项目位于广东省,是一个多层教育建筑大学城幼儿园建筑项目,建筑为地上4层,地下一层,建筑高度为18.50米,属于多层公共建筑, 设计耐火等级为地上二级,地下一级。
图纸内容主要包含空调通风防排烟设计施工说明,主要设备表,图例说明,冷凝水立管安装示意图,空调 平面图等...

二、暖通设计:
空调系统:采用分体空调...
通风系统:水泵房:按照6次/h计算排风量。厨房:厨房设置事故通风排风量按照12次/h计算,其余通风空调部分由专业公司设计完成...
防排烟系统:室内排烟风机及加压风机应设置风机房,确保风机在火灾时能按要求正常运行,排烟风机应能在280°C的环境条件下连续工作不少于30min;排烟管道应采用不燃材料制作,设置在吊顶里的排烟风管应设隔热层,其隔热层应采用不燃烧材料(50mm厚的超细玻璃棉)材料制作,并应与可燃物保持不小于150mm的距离;穿越楼梯间、前室及跨越防火分区的送排风管、加压风管耐火极限应≥1.5h,排烟风管耐火极限应≥2h,其风管需采用相应耐火极限且防火包裹层厚度为12mm的防火板(板材密度≥950Kg/m3,抗压强度≥6.71N/mm2,导热系数≤0.23W/m.K,燃烧性能为A级不燃烧,耐火极限为3h)包裹做绝热保温,以达到其风管上述耐火极限的要求;事故通风机应分别在室内外便于操作的地点设置电器开关...

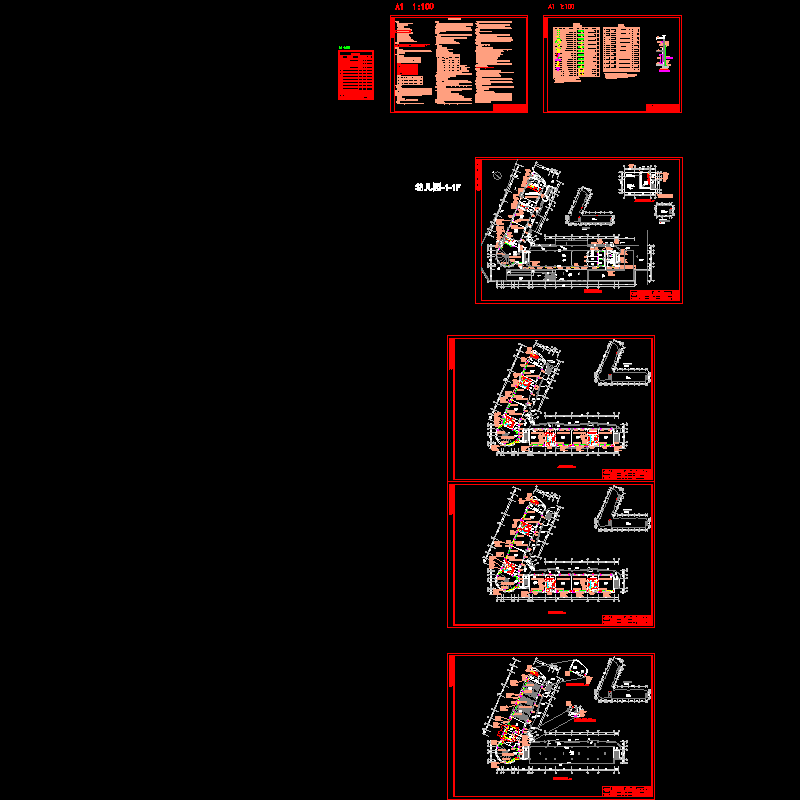

图纸展示:
首层空调通风防排烟平面图
二层空调通风防排烟平面图
三层空调通风防排烟平面图
四层空调通风防排烟平面图
幼儿园建筑施工设计 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
