4层档案馆空调通风设计CAD施工图纸(压缩式冷水机组)(dwg)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：文化
• 建筑高度：多层建筑
• 建筑面积：16480平方米
• 地上层数：4层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 设计内容：空调,通风
• 冷热源：电动压缩式冷水机组
• 空调系统：制冷剂系统

附件详情

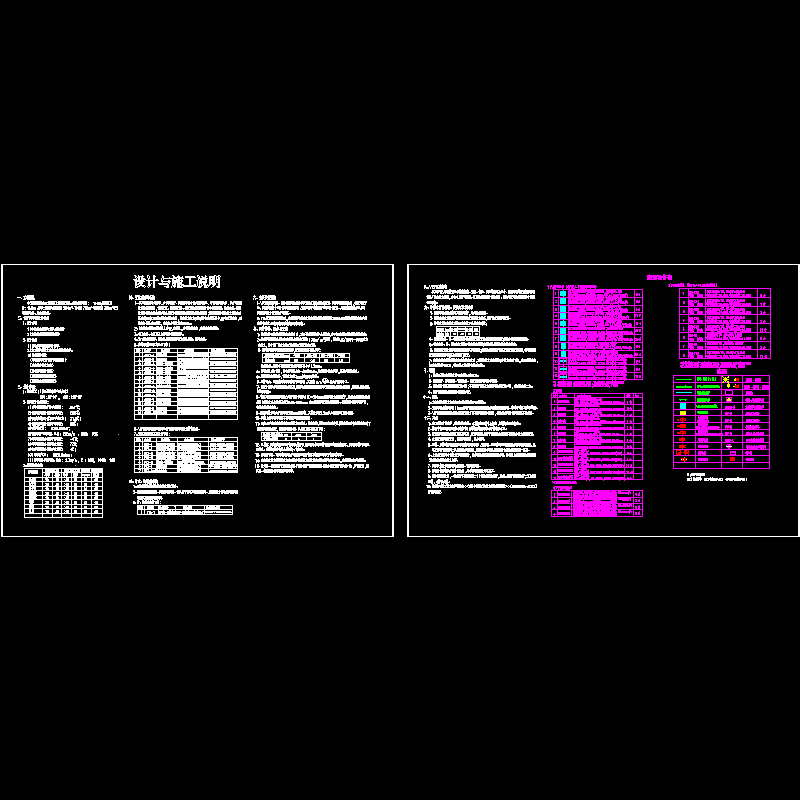

• 设计说明
• 一层空调通风平面图
• 二层空调通风平面图
• 三层空调通风平面图

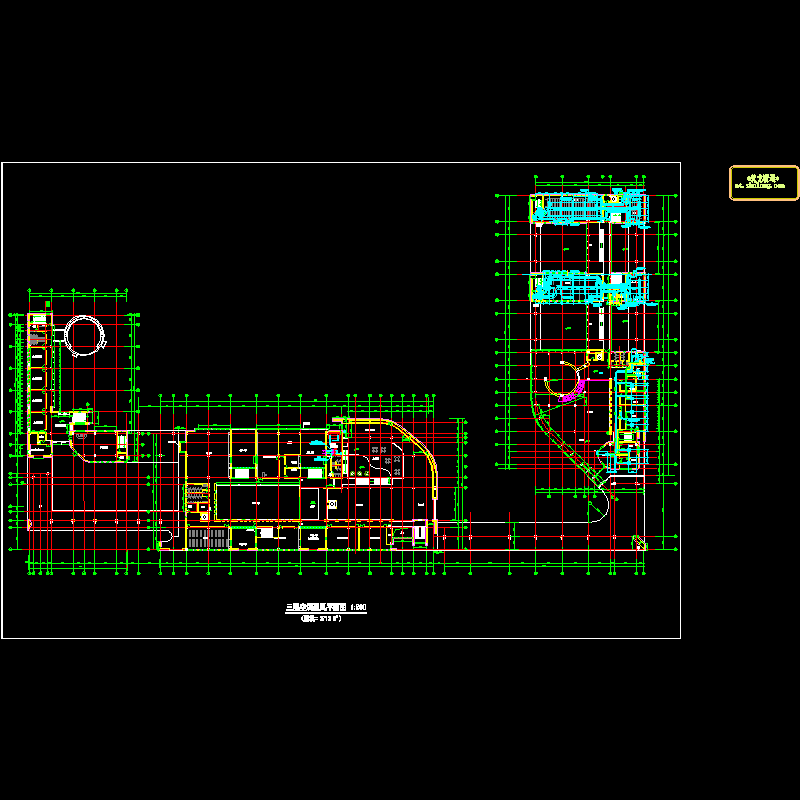

• 四层空调通风平面图
• 图书馆空调机房平面图
• 空调冷凝水排水管系统图
• VRV空调系统冷媒管流程图
• .....

附件详情

该项目为浙江省一图书馆及档案馆工程。总建筑面积为:16480m2,建筑高度19.10m，其中：包括少儿图书馆2300m2、图书馆7180m2和档案馆7000m2，为多层建筑。
根据项目需求，少儿图书馆、图书馆采用分体式空调机组，予留电源及机位。图书馆门厅、报告厅及档案馆设计集中空调系统。根据功能、独立使用和节能的要求门厅等采用风冷热泵型柜式空调机组进行空调；档案馆库房等根据工艺要求采用风冷恒温恒湿型空调机组进行空调，档案馆其它小间等采用变冷媒流量（VRV）空调系统，按楼层分区设置，室外机分别放置在屋面上。
空调房间采用天花板嵌入式VRV室内机，并设新风系统，新风经初效过滤。各卫生间、会议室及电梯机房等均设排风。地下层水泵房库、配电房及辅助用房等均设机械送、排风系统。

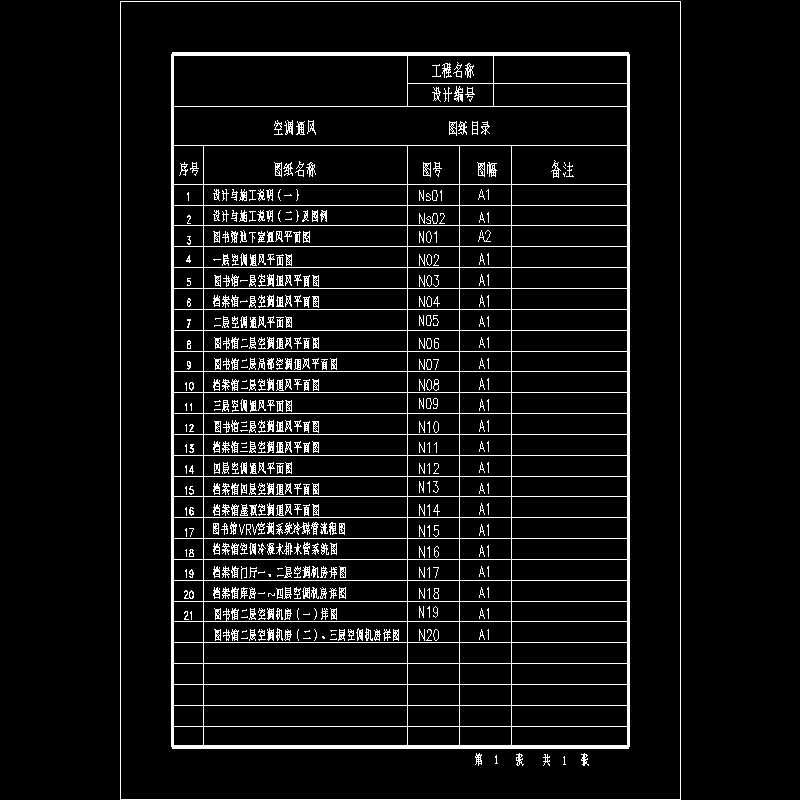

图纸共13张。

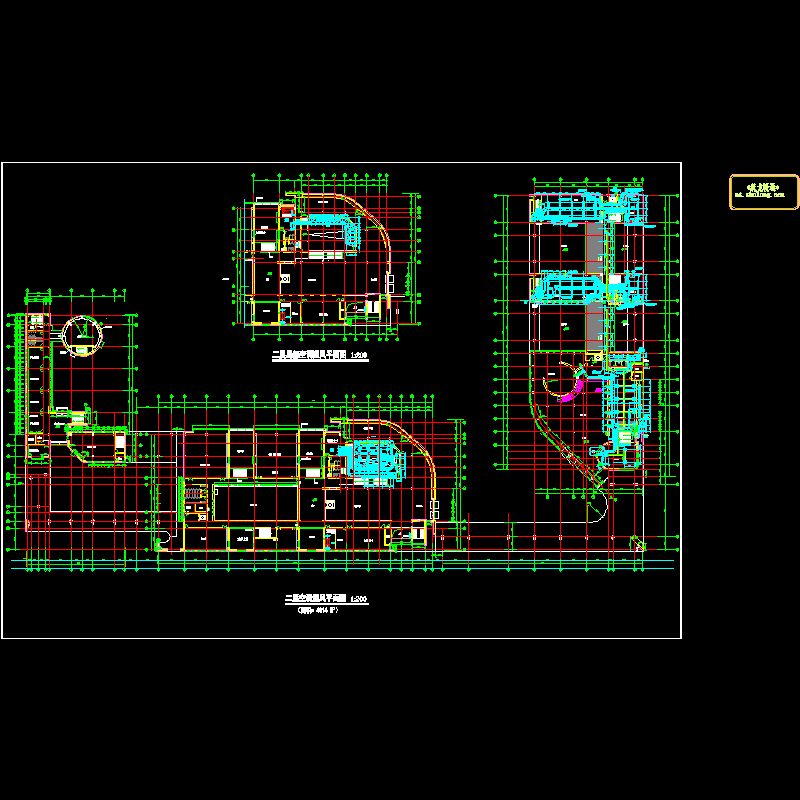

二层空调通风平面图

图书馆二层空调机房平面图

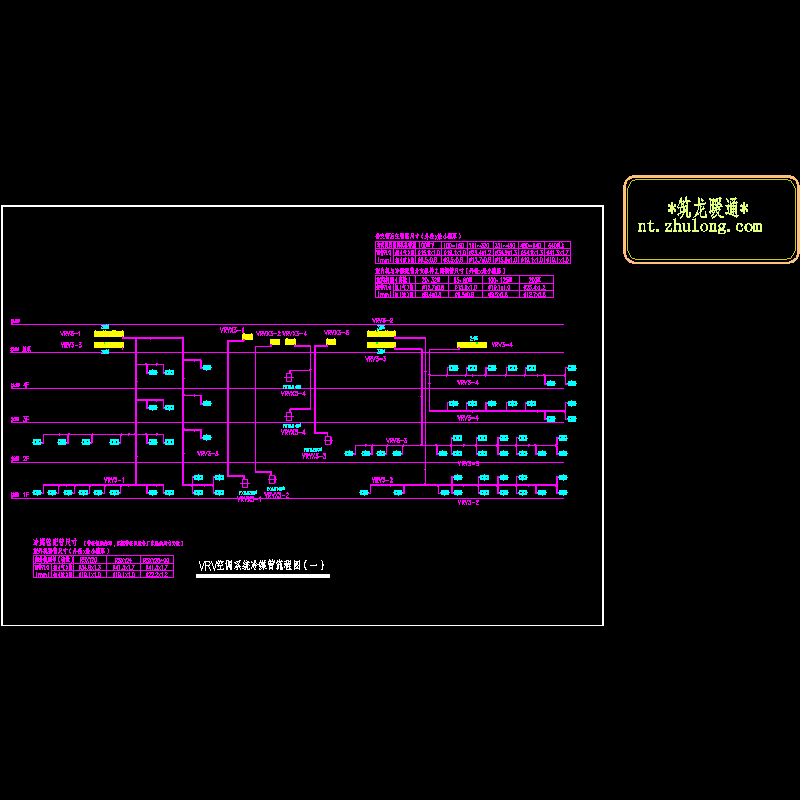

VRV空调系统冷媒管流程图

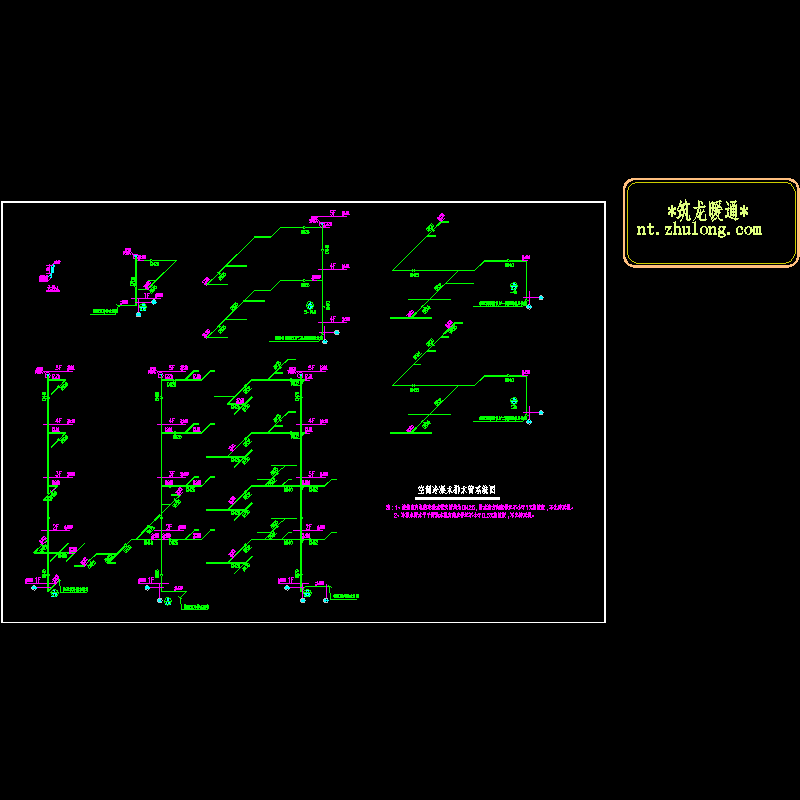

空调冷凝水排水管系统图

空调机房平面图

ml2.dwg

二层平面图.dwg

氟里昂管流程图.dwg

凝结水系统图.dwg

三层平面图.dwg

说明1.dwg

四、五层平面图.dwg

一、二层空调机房.dwg

一层平面图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
