一份7层门诊住院综合楼给排水消防CAD施工图纸(自喷系统原理图)

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：12610平方米
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 项目所在地：湖北

附件详情

• 给水排水设计说明
• 自喷平面图
• 给排水及消防平面
• 自喷系统原理图
• 消火栓系统原理展开图
• 给水系统原理展开图

附件详情

该项目总建筑面积为12610平方米，建筑总高度30.3米，改工程地一共七层，其中一层为设备用房，二、三层为门诊楼，四层为住院部病房，五层为手术室、ICU病房，六层为中医培训中心，七层为办公楼。设计内容：室内生活给水系统、室内生活热水系统、室内生活排水系统、消火栓给水系统、自动喷水灭火系统、气体灭火系统、建筑灭火器配置设计。
，共24张。

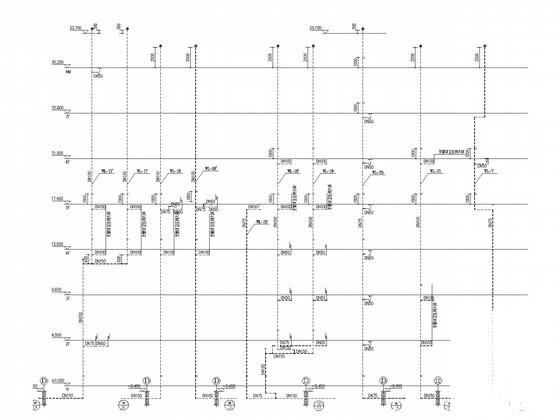

排水系统图

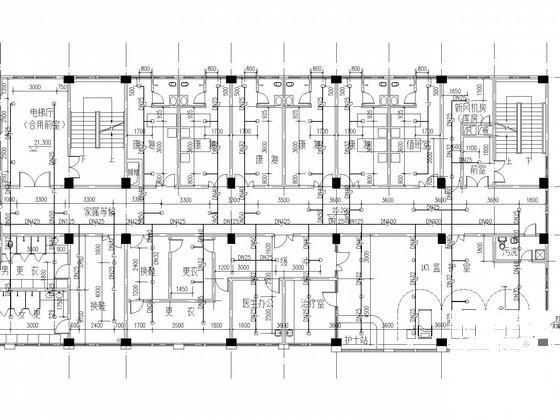

喷淋平面图

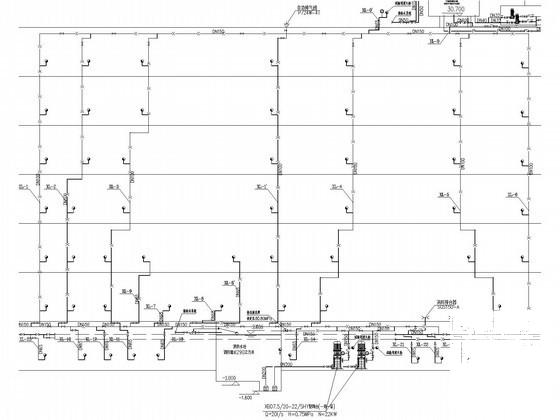

消火栓系统展开图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
