地上7层框架结构门诊住院综合楼结构施工CAD图纸

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:64张
  • 设计年代:近代

附件详情

该项目为湖北某医院综合楼,地上七层,共30.75米,主要功能为门诊住院综合楼,包括综合门诊,功能科及各科住院病房和手术部(5间手术室),建筑设计结构形式为框架结构,基础类型为桩基,七度设防。
该资料包含: 结构设计说明 、板式楼梯构件图、基础 平面布置图 、基础详图、柱配筋图、结构平面图、梁配筋平面图、空心楼板详图、 楼梯详图 、建筑设计说明、平面图、立面图、剖面图等共64张图纸。

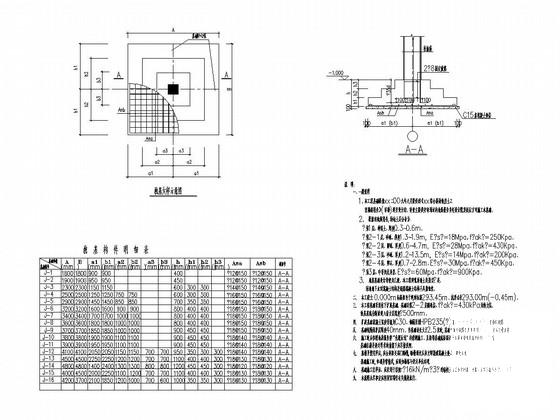

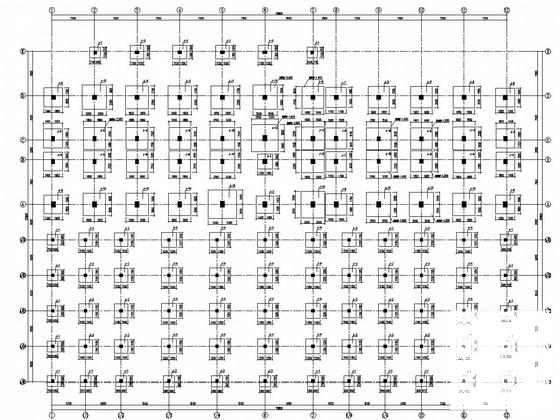

基础详图

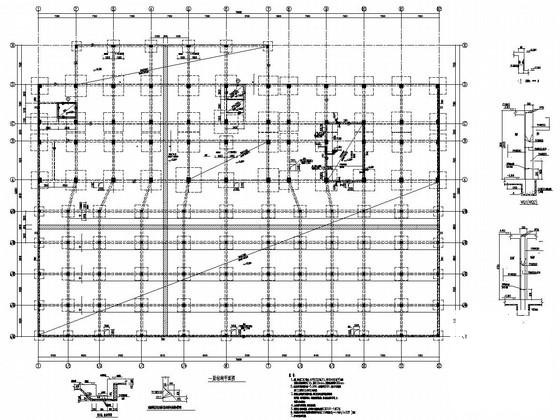

一层结构平面图

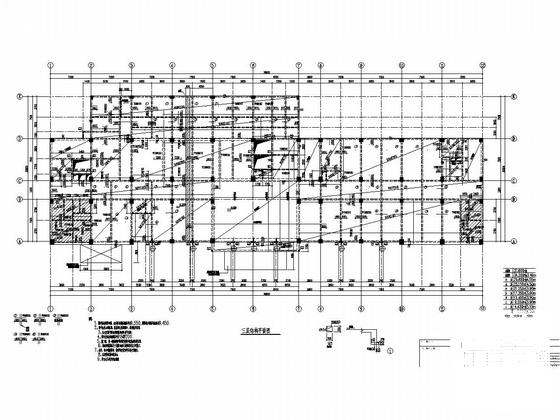

三层结构平面图

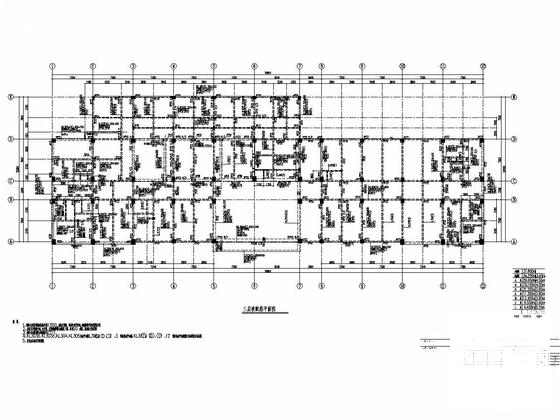

三层梁配筋平面图

37.600标高结构平面图

37.600标高梁配筋平面图

13.450m~17.350m柱配筋图

楼梯详图

一层梁配筋平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构综合楼 - 1
    框架结构综合楼 - 1
  • 框架结构综合楼 - 2
    框架结构综合楼 - 2
  • 框架结构综合楼 - 3
    框架结构综合楼 - 3
  • 框架结构综合楼 - 4
    框架结构综合楼 - 4
  • 框架结构综合楼 - 5
    框架结构综合楼 - 5
  • 框架结构综合楼 - 6
    框架结构综合楼 - 6
  • 框架结构综合楼 - 7
    框架结构综合楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
