一份27层商住楼给排水消防CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：27层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 地下室用途：人防
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水,分区供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：厨房
• 项目所在地：广东

附件详情

• 给排水平面图
• 自动喷淋平面图
• 室外给水总平面图
• 生活用水给水系统原理图
• 防爆波地漏安装大样图
• 防护单元生活洗消给排水系统图
• 厨房放大平面图
• 塔楼厨房.卫生间给排水大样
• 泵房排水泵系统图
• 集水坑排水系统图
• 污废水及空调冷凝水系统展开图
• 自动喷水系统展开图

附件详情

本项目给排水专业主要设有消火栓，自动喷水，建筑灭火器等 消防系统 ，以及生活给水、生活排水、屋面雨水、阳台雨水、空调冷凝水等系统。
，共34张

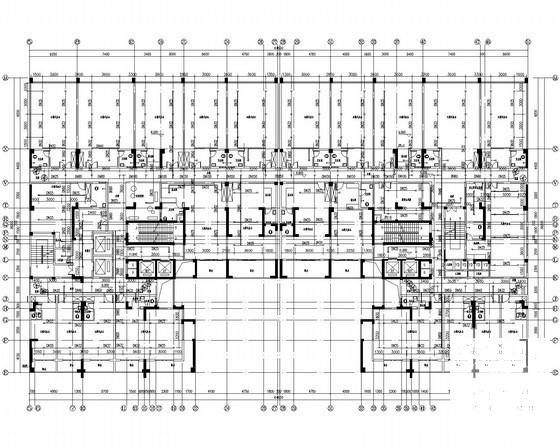

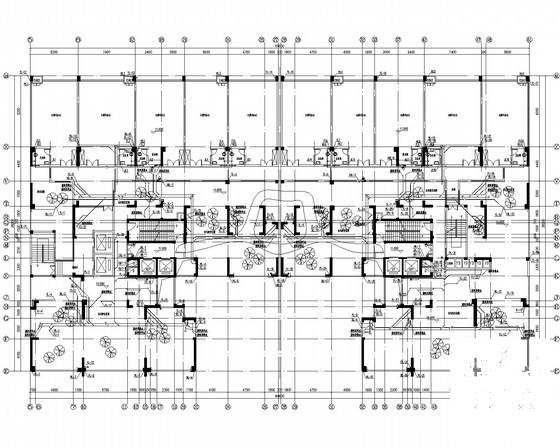

给排水平面图

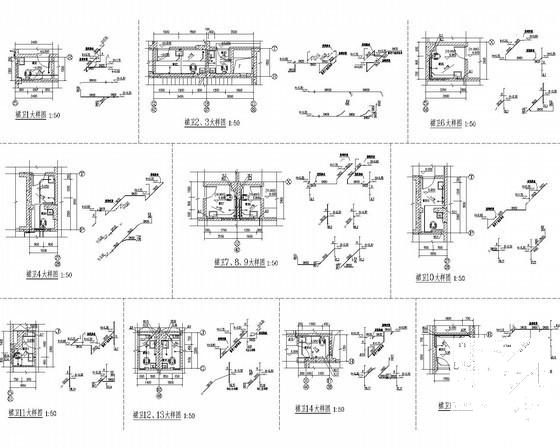

裙卫大样图

污废水系统展开图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
