一份11层综合楼给排水CAD施工图纸(二类高层建筑)

[复制链接]

0

主题

0

帖子

1766

积分

超级版主

Rank: 8Rank: 8

积分
1766
发表于 2020-2-17 11:18:46 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,娱乐,餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:8269.92平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水池
  • 供水方式:市政供水,分区供水
  • 供水分区:两区
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20

附件详情

该项目为综合楼,地下1层,地上11层,总建筑面积8269.92平方米。该项目由会议、餐饮、娱乐、休闲、招待、办公等多种功能组成。其中一二楼为餐饮及其附属用房三层为会议和客房.四、五层为客房,六-十层为办公,十一层为机房层,为不使用空间,地下部分为地下车库。工程为二类高层建筑,耐火等级二级;地下建筑耐火等级为一级。

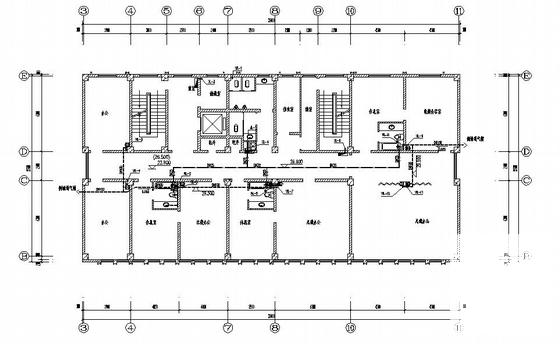

第 1 张图
第 1 张图

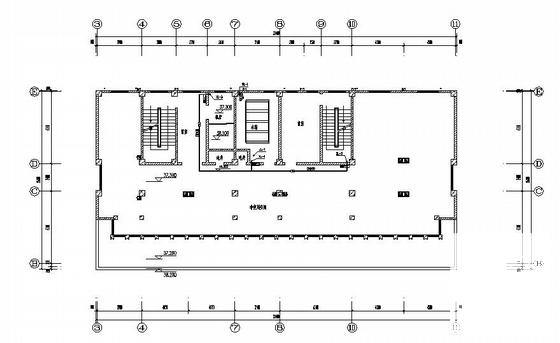

第 2 张图
第 2 张图

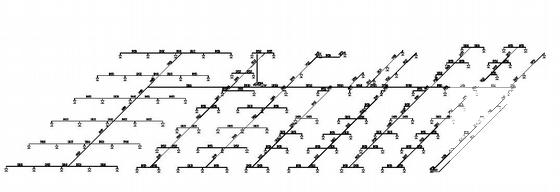

第 3 张图
第 3 张图

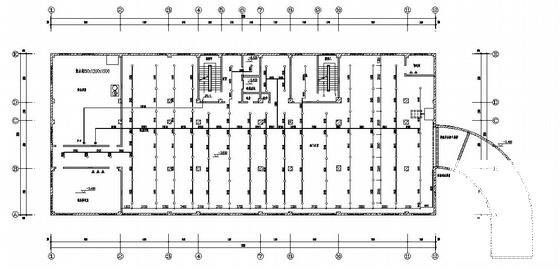

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-17 11:18:46上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。
