一份12层知名大学教学实验楼通风空调及防排烟CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：高层建筑
• 建筑设计面积：22880.65平方米
• 建筑地上层数：12层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 空调系统：制冷剂系统
• 送风方式：散流器送风
• 项目所在地：重庆

附件详情

• 设计与施工说明
• 设备材料表
• 加压送风、排烟系统图
• 负二层通风、防排烟平面图
• 负一层通风、防排烟平面图
• 一层通风、防排烟平面图
• 屋顶层通风、防排烟平面图
• .......

附件详情

一、项目概要：
该项目是由学校大楼，主要用作教学实验之用。总建筑面积约22880.65m2，地下二层，地上十二层。属一类高层公共建筑，耐火等级一级；工程等级Ⅱ级......
二、通风系统：
地下车库：6次/h（通风，层高超过3m按3m计算），6次/h（排烟）
变配电室：12次/h（通风）,12次/h（事故通风）
柴油发电机房：12次/h（通风）,12次/h（事故通风）
水泵房：6次/h（通风）,卫生间：10次/h（通风），实验室：6次/h（通风）
三、空调设计：
均采用分体单元式空调系统......
四、排烟设计：
分别采用机械通风系统，机械排风兼排烟系统，自然进风（补风）系统，均采取机械正压送风的防烟方式，前室、合用前室每层设一个正压送风口，任意一层失火时由消防中心控制开启失火层及其上下相邻层送风口，同时联动开启加压风机.....

共16张

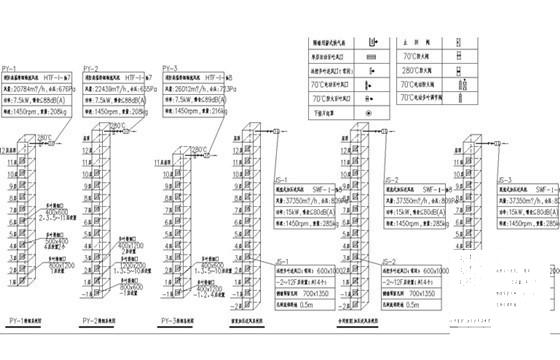

合用前室加压送风系统图

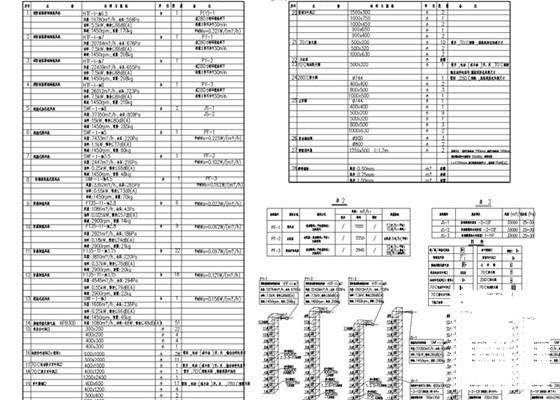

设备材料表

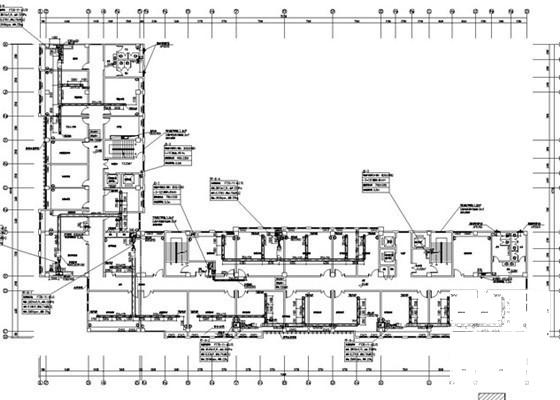

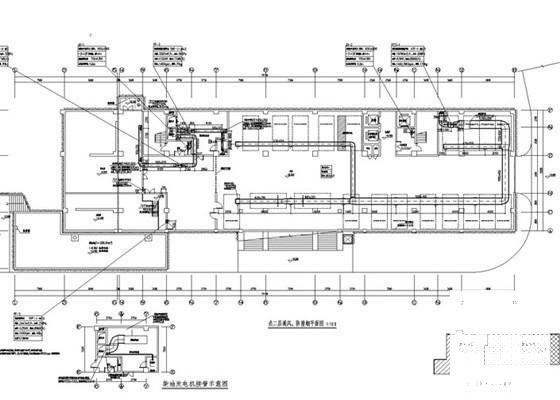

通风、防排烟平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
