一份3层体育馆空调通风及防排烟系统设计CAD施工图纸

ff6677 · 发表于 2020-2-26 21:19:56

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：教育,体育
建筑高度类型：多层建筑
建筑设计面积：13730平方米
建筑地上层数：3层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：32张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,其它
冷热源：水地源热泵,空气调节器
空调系统：全空气系统,空气-水系统,制冷剂系统
水系统：双管制,同程式
送风方式：散流器送风
项目所在地：天津

一、项目概要：

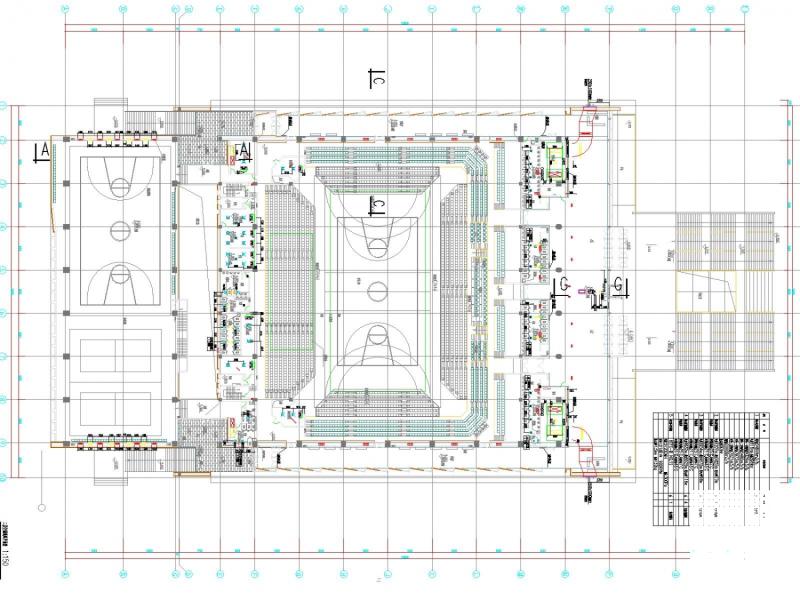

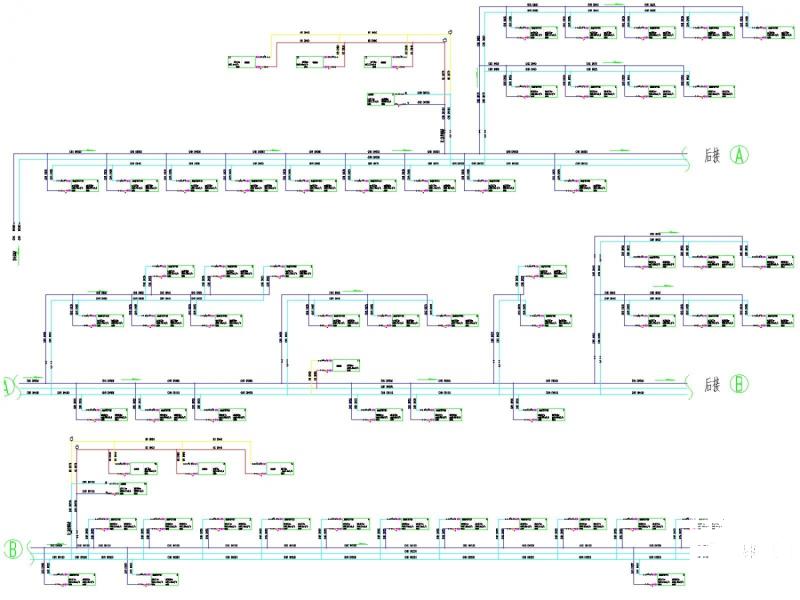

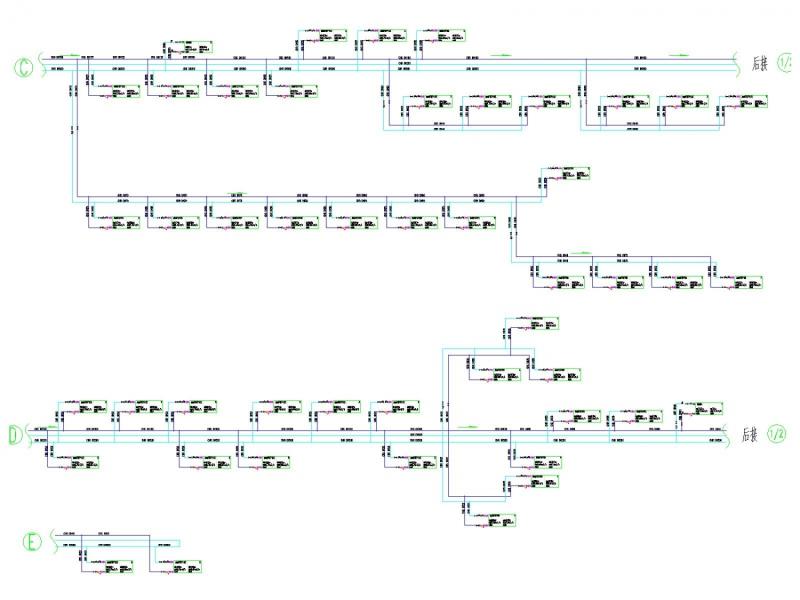

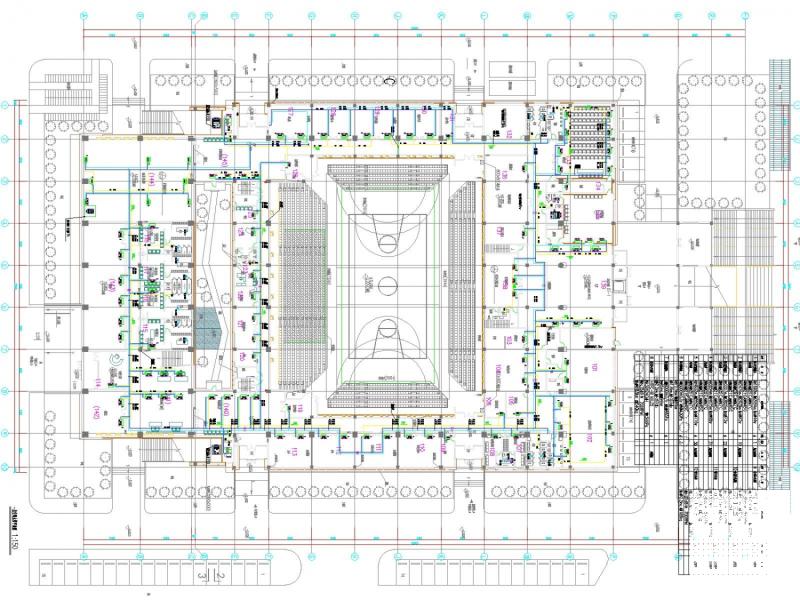

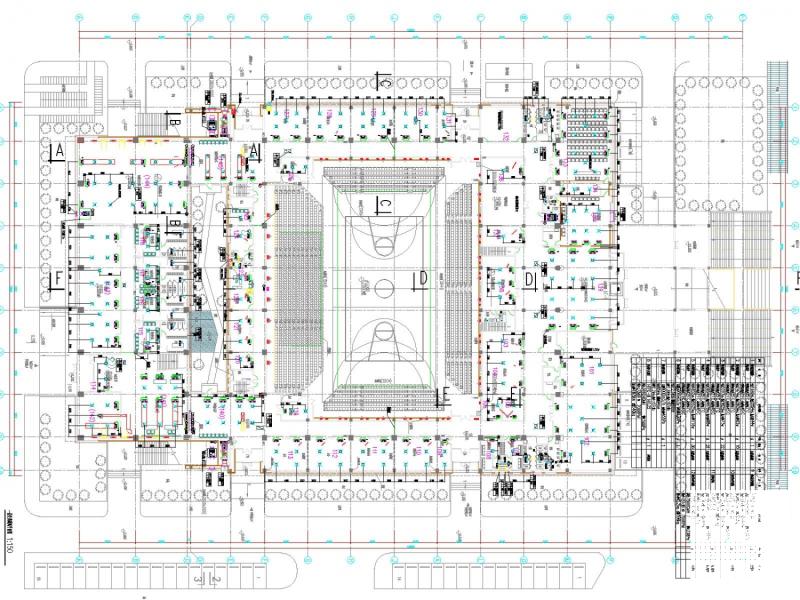

该项目位于天津市，是一个多层体育馆建筑，地上3层，地下1层，总建筑面积约13730平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，空调通风平面图，剖面图，冷冻机房设备平面图，冷冻机房管道平面图，冷冻机房剖面图，新风机房详图，新风机房详图，走廊管线综合图，空调机房详图，冷热源水系统流程图，水系统流程图，防排烟原理图等...

二、空调系统：

1.冷热源：采用地源热泵系统...

2.风系统：采用全空气低速送风系统，风机盘管加新风系统，分体空调...

3.水系统：采用二管制局部同程系统...

三、通风防排烟系统：

通风系统：

1比赛大厅设机械排风,竖向排至屋顶。

2各层卫生间设机械排风,竖向排至屋顶或水平至外墙排放。

冷冻机房、水泵房、变电所设机械排风，自然进风...

防排烟系统：

楼梯间自然方式排烟。每5层可开启外窗的总面积不小于2.0平方。；

长度超20m的内走道设机械排烟。
