一、技术标准与设计规范 1.《公路工程技术标准》(JTG B01—2003) 2.《公路桥涵设计通用规范》(JTG D60—2004) 3.《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62—2004) 4.《公路桥涵施工技术规范》(JTJ 041—2000) 5.《公路交通安全设施设计技术规范》（JTG D81—2006) 四、设计要点 1.本通用图的结构体系为先简支后结构连续，其中：预制空心板采用部分预应力A类构件设计，现浇连续段按钢筋混凝土构件设计。 2.设计计算采用平面杆系结构计算软件计算，桥面现浇层参与结构受力，荷载横向分配系数按铰接板法计算，并采用空间结构计算软件校核。 3.设计参数 (1)混凝土：重力密度γ=26.0kN/ ，弹性模量Ec=3.45× MPa。 (2)沥青混凝土:重力密度γ=24.0kN/ 。 (3)预应力钢筋:弹性模量Ep=1.95×105MPa，松弛率ρ=0.035，松弛系数ξ=0.3。 (4)锚具:锚具变形、钢筋回缩按6mm(一端)计算; 金属波纹管摩阻系数μ=0.25，偏差系数κ=0.0015。 (5)支座不均匀沉降：Δ=5mm (6)竖向梯度温度效应：按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62—2004）规定取值。

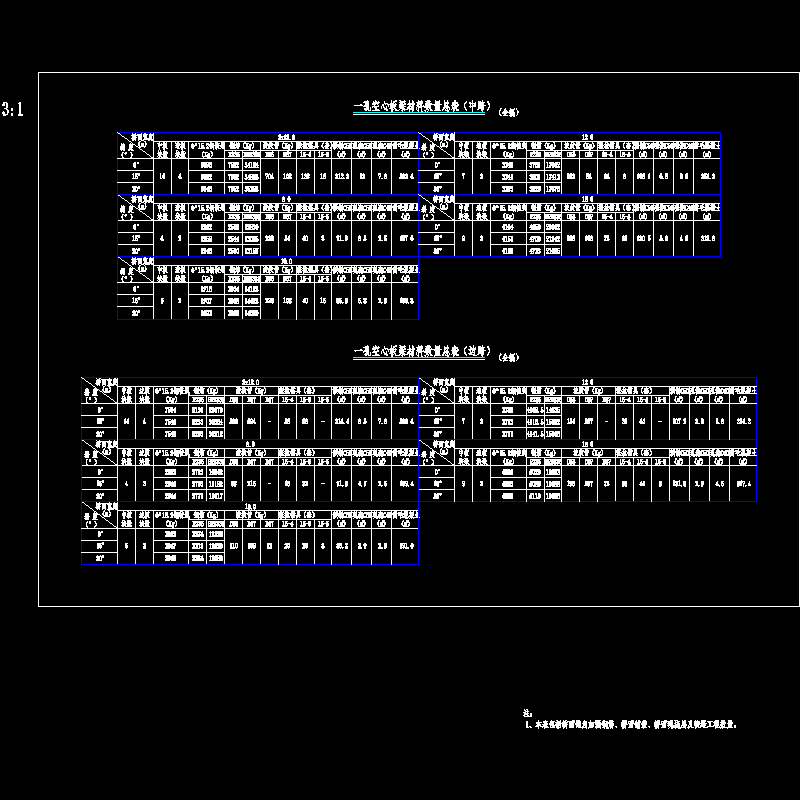

001-一孔空心板材料数量总表.dwg

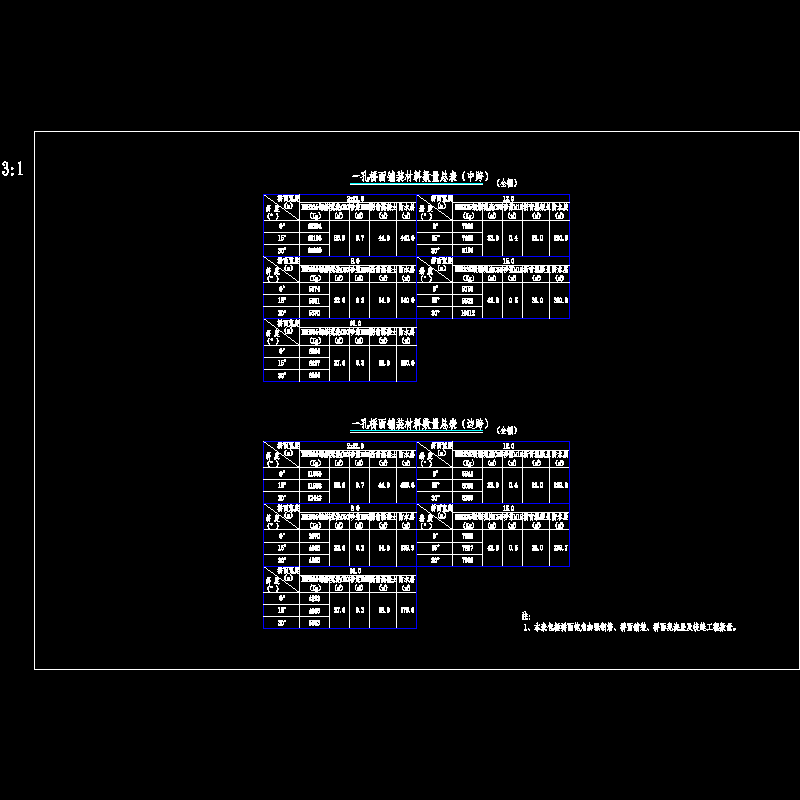

002-一孔桥面铺装材料数量总表.dwg

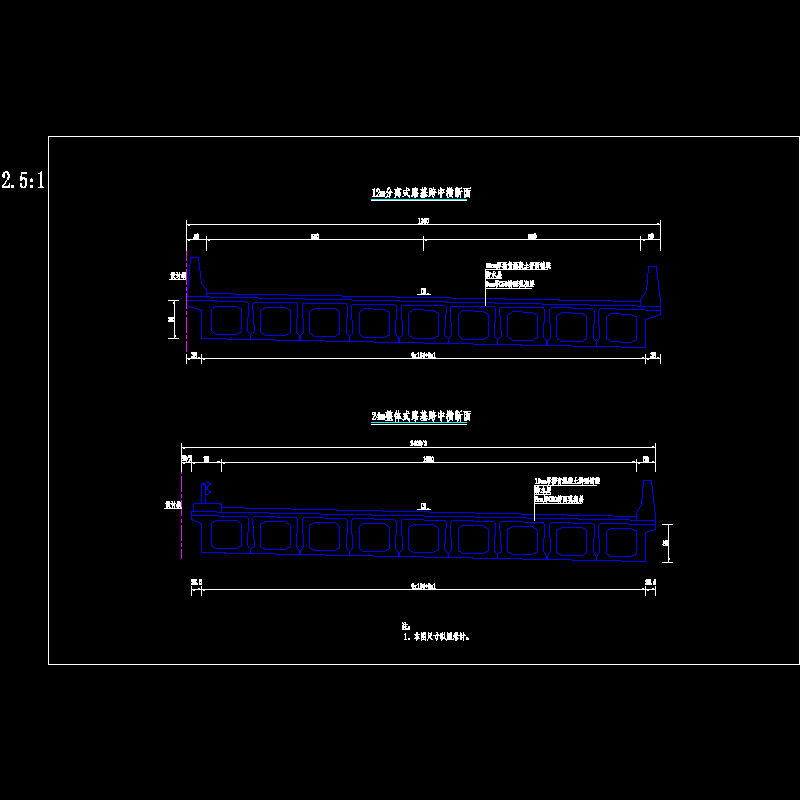

003-标准横断面（二）.dwg

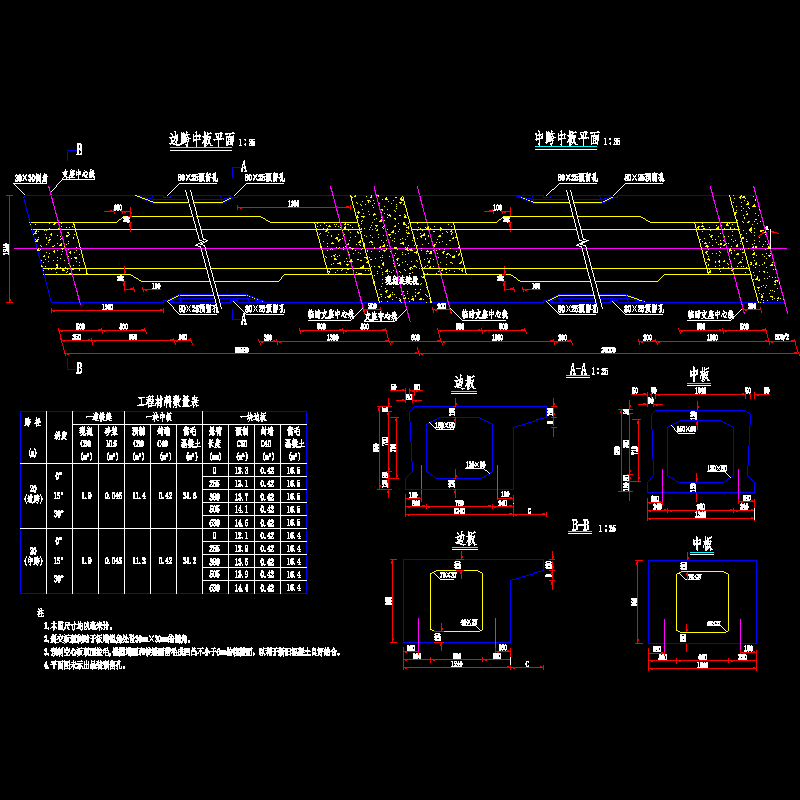

004-空心板一般构造图1.dwg

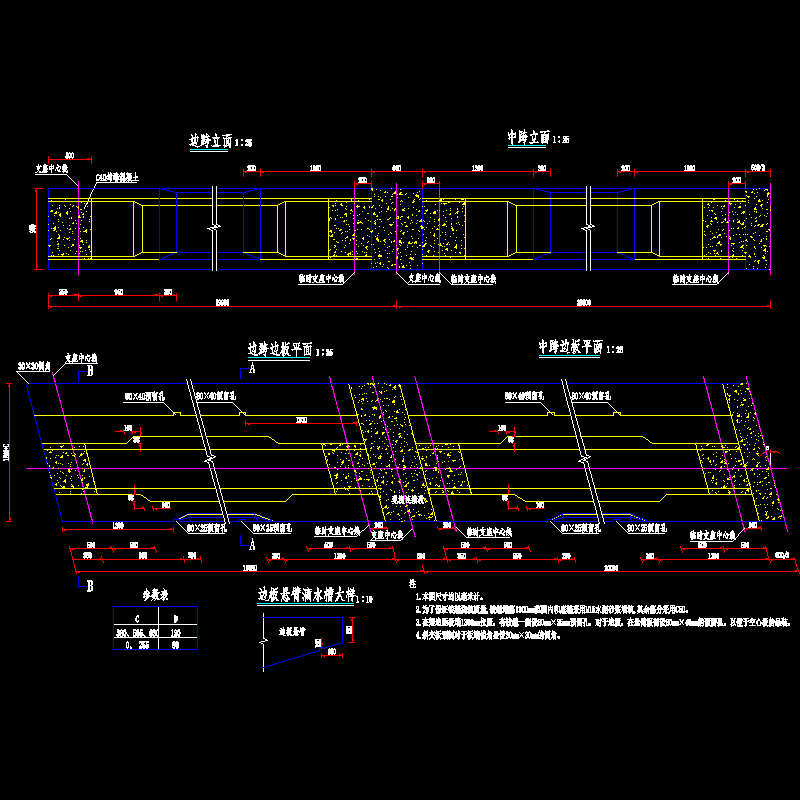

004-空心板一般构造图2.dwg

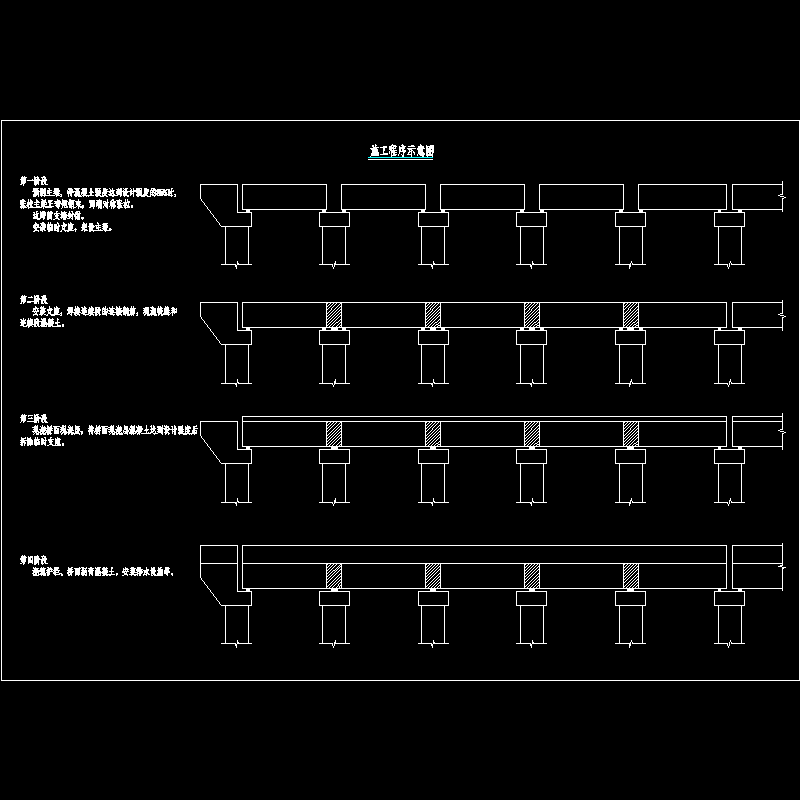

005-施工程序示意图.dwg
006-绞缝钢筋构造图.dwg
007-桥面钝角加强钢筋构造图.dwg
008-空心板底板加强钢筋构造图.dwg
009-桥面现浇层钢筋构造图1.dwg
009-桥面现浇层钢筋构造图2.dwg
010-封锚端钢筋构造图.dwg
011-锚下钢筋构造图.dwg
012-预应力钢束构造图.dwg
013-板端加强钢筋构造图.dwg
014-中跨中板普通钢筋构造图（α＝0）.dwg
015-中跨中板普通钢筋构造图（α＝15）.dwg
016-中跨中板普通钢筋构造图（α＝30）.dwg
017-边跨中板普通钢筋构造图（α＝0）.dwg
018-边跨中板普通钢筋构造图（α＝15）.dwg
019-边跨中板普通钢筋构造图（α＝30）.dwg
020-中跨边板普通钢筋构造图（c=255,α＝0）.dwg
021-中跨边板普通钢筋构造图（c=255,α＝15）.dwg
022-中跨边板普通钢筋构造图（c=255,α＝30）.dwg
023-边跨边板普通钢筋构造图（c=255,α＝0）.dwg
024-边跨边板普通钢筋构造图（c=255,α＝15）.dwg
025-边跨边板普通钢筋构造图（c=255,α＝30）.dwg
026-中跨边板普通钢筋构造图（c=380,α＝0）.dwg
027-中跨边板普通钢筋构造图（c=380,α＝15）.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
