医院后勤楼给排水施工CAD图纸(一类高层)

附件详情

  • 水施1/10.资料目录 设计说明
  • 图例 材料明细表

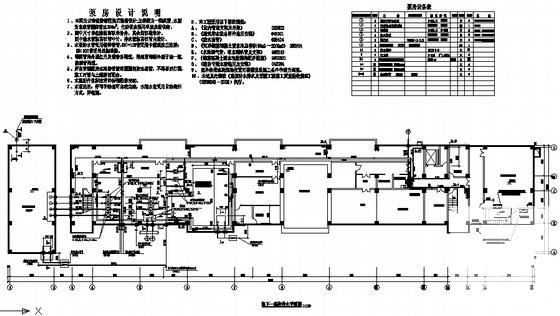

  • 水施2/10.地下一层给排水平面图
  • 泵房设计说明 泵房设备表
  • 水施3/10.一层给排水平面图
  • 水施4/10.二层给排水平面图
  • 水施5/10.三顶给排水平面图
  • 四层给排水平面图
  • 水施6/10.五顶给排水平面图
  • 屋顶给排水平面图
  • 电梯机房平面图
  • 水施7/10.消火栓系统图

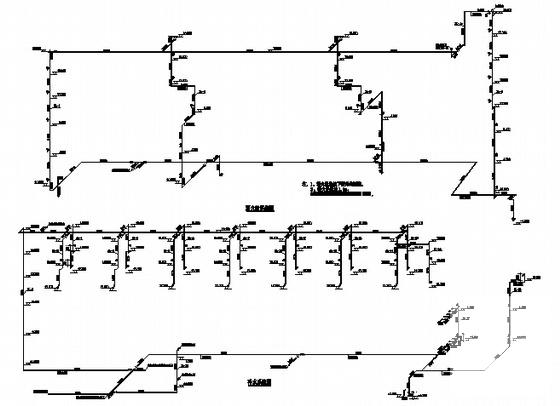

  • 冷水系统图
  • 水施8/10.热水系统图
  • 污水系统图
  • 厨房废水系统图
  • 餐厅洗手池废水系统图

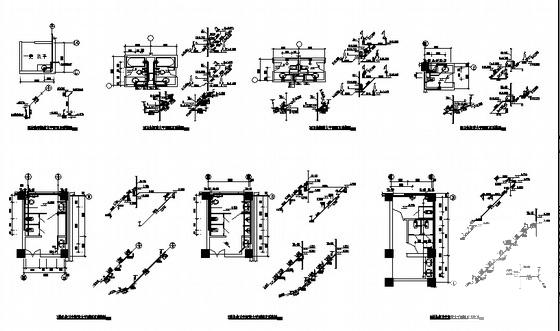

  • 水施9/10.卫生间放大平面图及系统图
  • 水施10/10.水泵房剖面图

附件详情

1、本图为云南省肿瘤医院后勤楼设计;主楼为一类高层,水源为市政管网。消防蓄水390立方米,生活供水采用单独水箱供给。
设计详细说明:
1、生活给水系统:水源由市政给水管网供给,管径为DN100。建筑给水方式:城市给水管网-地下贮水池-变频给水泵-各用水点。
2、该项目住宿最高日用水量为48立方米/d、最大小时用水量为12立方米/h。
这份参考资料包括资料目录、设计说明、各分层给排水平面图、消火栓、冷热水、污废水系统图及泵房电梯机房图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 高层给排水图纸 - 1
    高层给排水图纸 - 1
  • 高层给排水图纸 - 2
    高层给排水图纸 - 2
  • 高层给排水图纸 - 3
    高层给排水图纸 - 3
  • 高层给排水图纸 - 4
    高层给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
