一份18层一类综合楼给排水CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公, 商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：19张
• 设计年代：近代
• 地下室用途：商业, 车库, 设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：循环冷却水系统
• 排水设计：污水系统, 废水系统, 雨水系统
• 消防设计：室内消火栓系统, 喷淋系统, 湿式灭火系统, 灭火器配置系统
• 供水设备：高位水箱, 水泵站, 气压水罐, 稳压泵, 水池, 水塔
• 供水方式：市政供水, 变频供水, 分区供水, 高位水箱供水
• 供水分区：三区
• 排水体制：污废合流, 雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：阀门管件
• 项目所在地：福建

附件详情

• 资料目录
• 设计说明

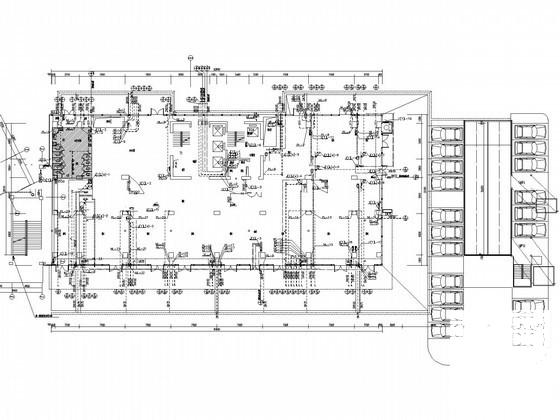

• 一层给排水平面图
• 一层喷淋平面图
• 二层给排水平面图
• 二层喷淋平面图
• 三层给排水平面图
• 三层喷淋平面图
• 四~十八层给排水平面图
• 四~十八层喷淋平面图
• 屋面层给排水平面图
• 给水系统展开图
• 消防系统 展开图
• 喷淋系统展开图
• 排水系统展开图

附件详情

该项目位于福建，为一类综合楼给排水设计，共18层，其中一二层商业，三层以上办公楼，设计内容包括：生活给水系统、生活排水系统、空调冷凝水排水、室内外消火栓、喷淋系统等。
，共19张图。

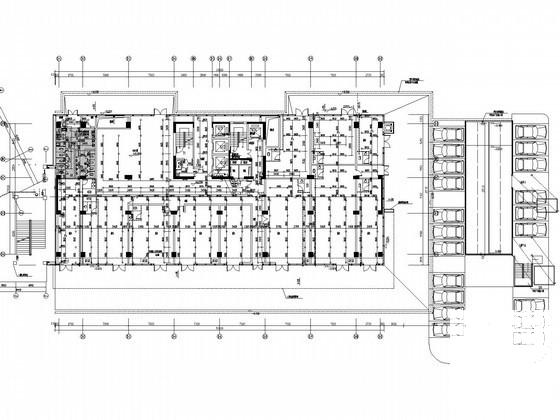

一层喷淋平面图

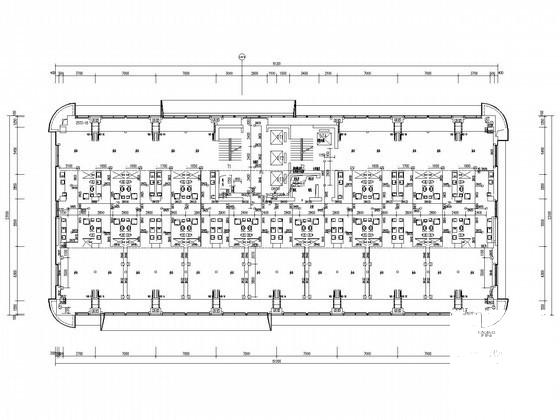

十八层喷淋平面图

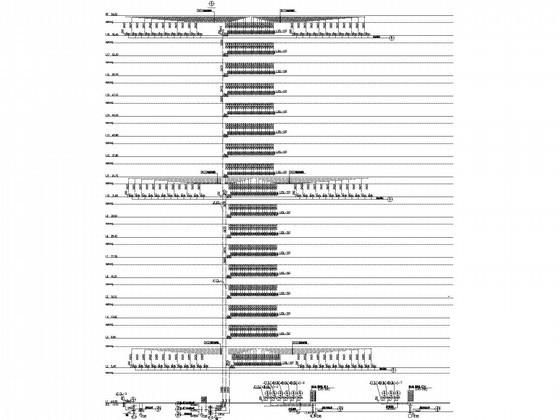

给水系统展开图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
