21814平米5层多功能办公楼给排施工CAD图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:21814平方米
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 消防设计:喷淋系统
  • 项目所在地:上海

附件详情

  • 地下室喷淋平面图
  • 雨水净化机房平面及工艺
  • 消火栓泵喷淋泵系统图
  • 生活水箱给水系统图
  • 水泵房平面图
  • 雨水回用系统图
  • 排水系统图
  • 生活给水系统图
  • ......

附件详情

1.项目概要: 由地下室相连的三栋2至5层的建筑组成,包括办公、会议、健身、食堂等功能。占地面积13222平方米左右,总建筑面积21814平方米,建筑基底面积为3294 m2。
2.设计范围: 室内外给水排水设计。
共27张

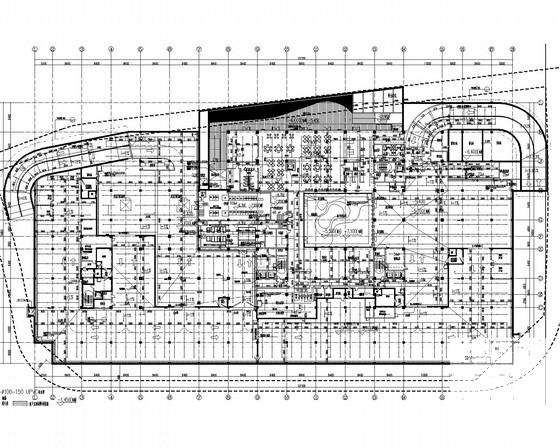

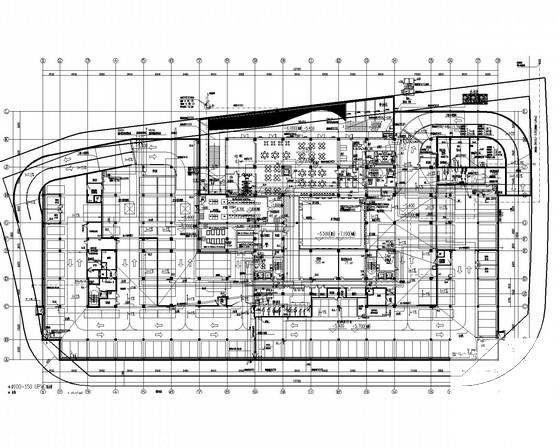

地下平面图

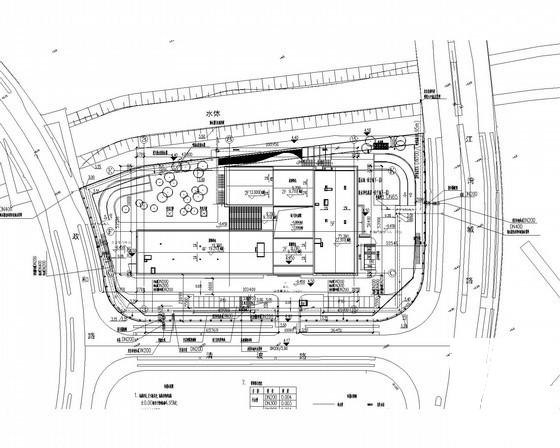

总平面图

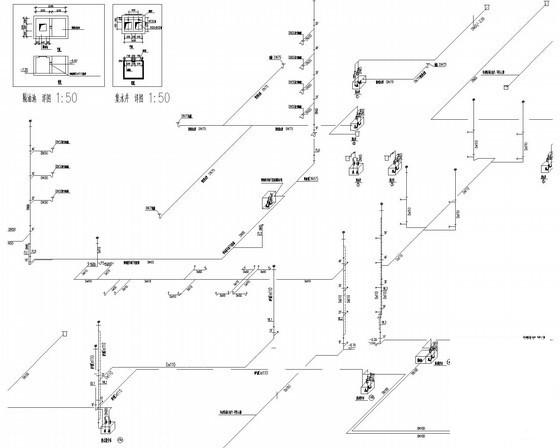

排水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 多功能办公楼 - 1
    多功能办公楼 - 1
  • 多功能办公楼 - 2
    多功能办公楼 - 2
  • 多功能办公楼 - 3
    多功能办公楼 - 3
  • 多功能办公楼 - 4
    多功能办公楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
