8层多功能用房办公楼通风空调系统设计施工CAD图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:6200平方米
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:广东

附件详情

  • 设计施工说明
  • 主要设备材料表
  • 空调 通风防排烟 平面图
  • 冷媒管平面图
  • 室外机不锈钢支架祥图
  • 多联室外机支架祥图
  • ...

附件详情

一、项目概要:
工程位于深圳市,总建筑面积约6200m2,空调面积约4800m2。建筑物地上八层,地上部分为包含办公、会议、档案、展览厅等多种功能用房的办公楼...
二、冷热源:
该项目的一、二层空调冷热源由多联机提供...
三、空调系统:
1.多功能厅所需的新风经全热交换器吸收排风,室内回风经室内机加压、冷却、除湿后由侧送风口或散流器送入室内。
2.一、二内独立间隔的房间,采用室内机加新风系统...
四、通风系统:
1.靠外墙的防烟楼梯间采用自然排烟,每五层内可开启外窗总面积之和不小于2.0平米。
2.可开启外窗的面积不小于所在房间或走道面积的2%...

图纸共29张。

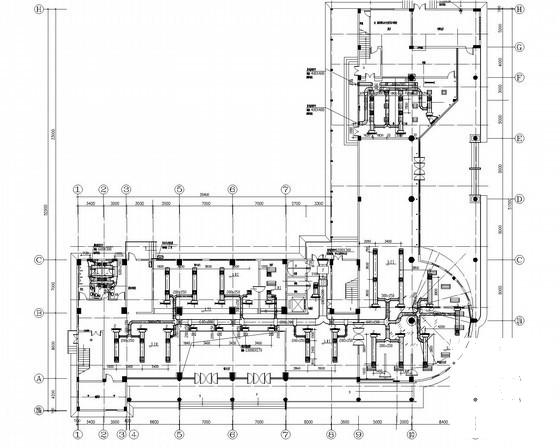

标准层空调平面图

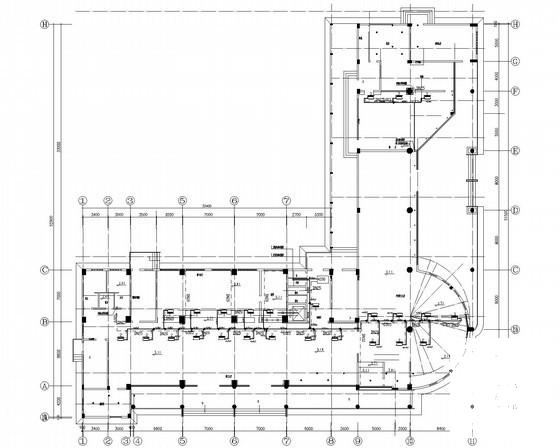

冷媒管平面图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

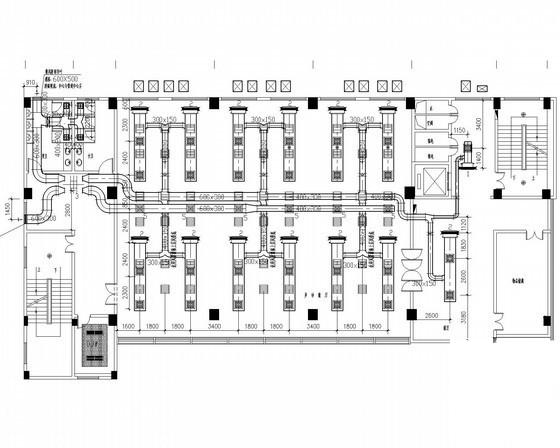

  • 多功能办公楼设计 - 1
