3层门式刚架结构车桥制造厂房结施CAD施工图纸2017

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:混合层次厂房
  • 建筑地上层数:1、3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35(0.30,括号内为辅房)kN/平方米
  • 雪压:0.45(0.40,括号内为辅房)kN/平方米
  • 参考图纸:23张
  • 设计年代:近代
该附件是 门式刚架结构车桥制造厂房结施图 ,出图时间是2月。
建筑概述:钢结构车桥制造厂房平面尺寸为137.0m×96m,钢架间距8米,跨度为(24.0×4)米,檐口高为9.15米。辅房为3层框架结构,建筑长96.48米,宽8.76米,高11.55米;底层高4.2米,其他两层高均为3.6米。附有完整计算书。
附件内含:钢结构设计总说明、基础平面布置图、柱墩及地梁平面布置图、钢柱脚节点平面布置图、吊车梁平面布置图、钢架和屋盖支撑平面布置图、钢架立面详图、屋面檩条平面布置图、柱间支撑立面布置图、墙梁立面布置图、柱间支撑详图、圈梁_构造柱及过梁布置图、节点大样、辅房框架结构设计总说明、柱平面布置图、梁平法施工图、板平法施工图、楼梯详图......,cad格式,共计图纸23张。

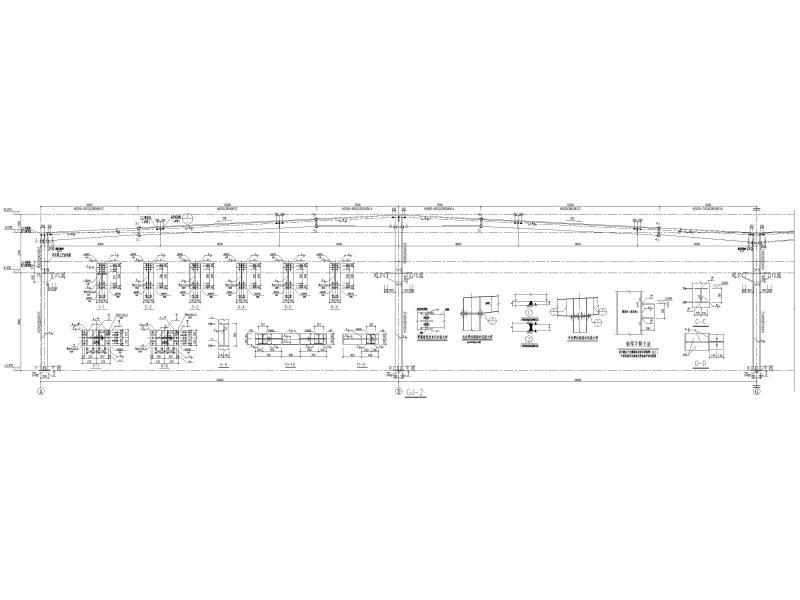

刚架立面详图

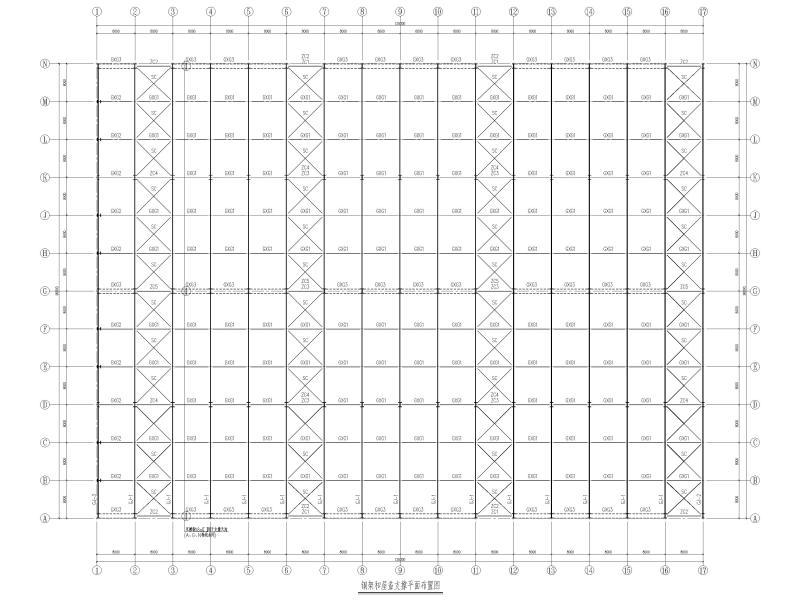

钢架和屋盖支撑平面布置图

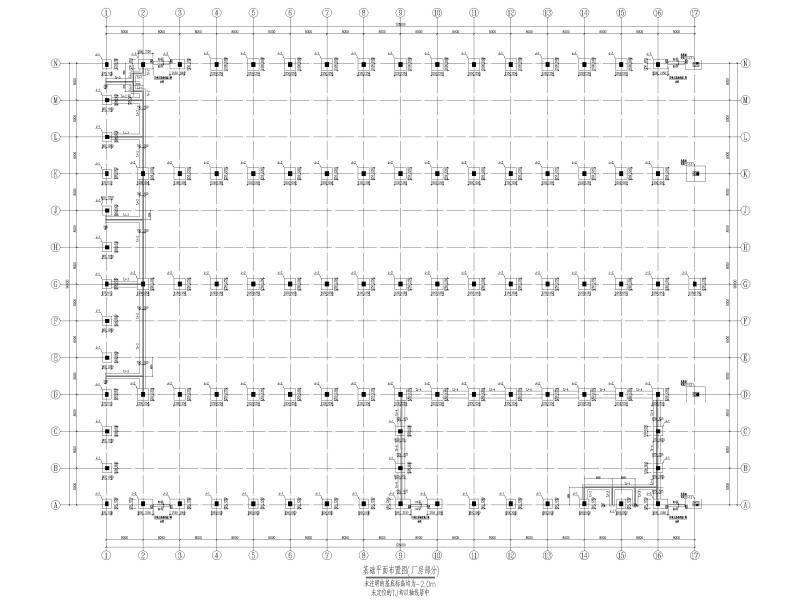

基础平面布置图

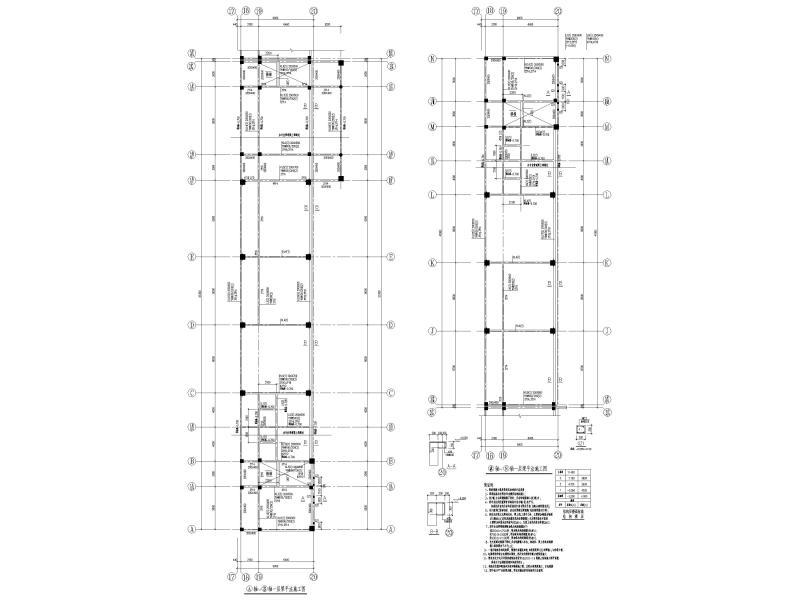

梁平法施工图

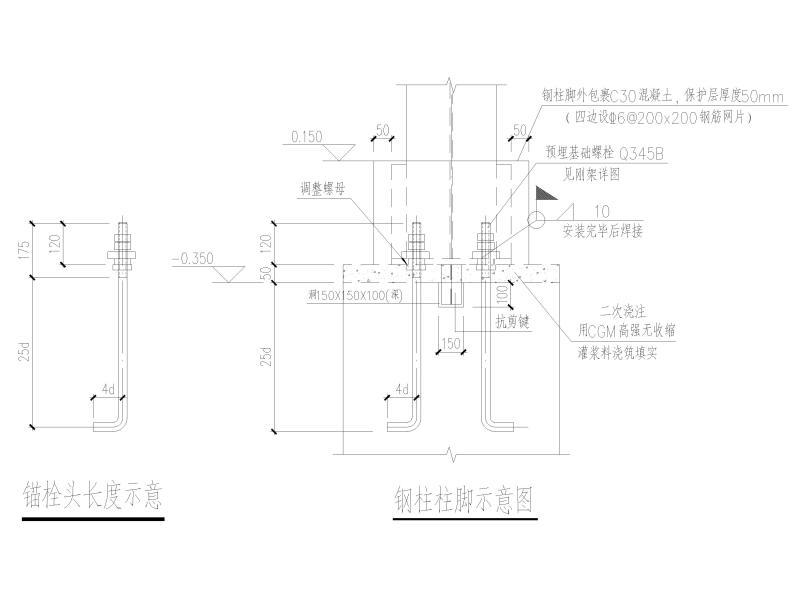

钢柱柱脚示意图
柱防雷接地连接做法

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 门式刚架厂房施工图 - 1
    门式刚架厂房施工图 - 1
  • 门式刚架厂房施工图 - 2
    门式刚架厂房施工图 - 2
  • 门式刚架厂房施工图 - 3
    门式刚架厂房施工图 - 3
  • 门式刚架厂房施工图 - 4
    门式刚架厂房施工图 - 4
  • 门式刚架厂房施工图 - 5
    门式刚架厂房施工图 - 5
  • 门式刚架厂房施工图 - 6
    门式刚架厂房施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
