高层综合体住宅给排水设计CAD施工图纸2020.7

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:24144.72平方米
  • 建筑地上层数:16层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,湿式灭火系统,灭火器配置系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 项目所在地:贵州
  • 设计详细说明:有
项目概要:
工程名称:贵州广电大数据园区综合体及贵州广电大数据园区综合体(一期)建筑性质:住宅。设计规模:地上16层,高度52.65m。03-2/4/6/8号楼地上总建筑设计面积:24144.72m2,每栋均为6036.18m2。该资料范围仅为03-2/4/6/8号楼部分,其余部分详各单体暖施。

设计范围:
该资料范围在地块红线以内单体建筑的室内给排水及消防设计,化粪池及室外消火栓的具体位置详室外给排水总平面图,总图待小区完善后补充设计,住宅部分热水不在该资料范围内。

图纸展示:

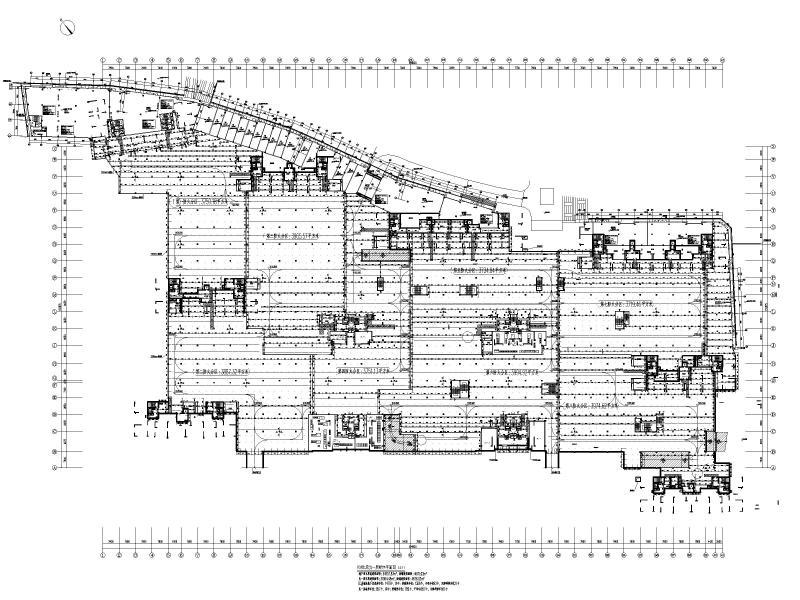

03#地块负一层喷淋平面图
03#地块负一层给排水平面图

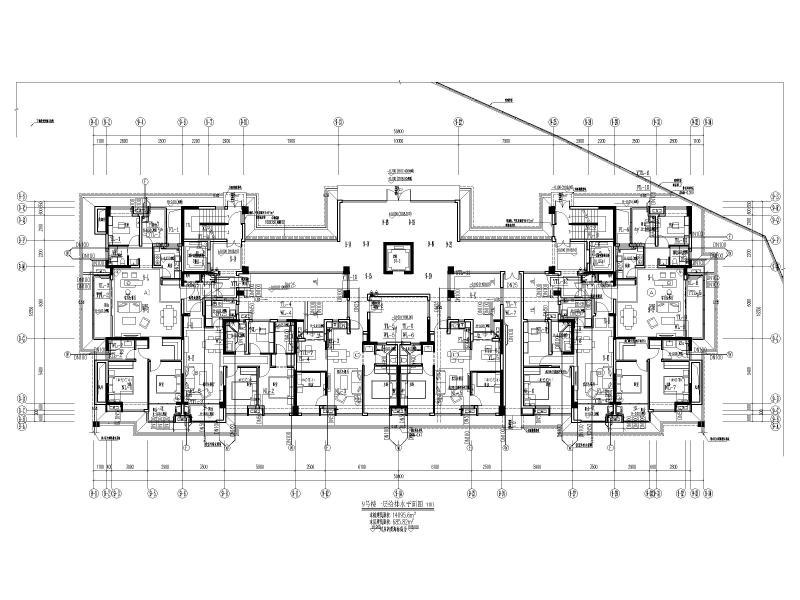

9号楼一层给排水平面图

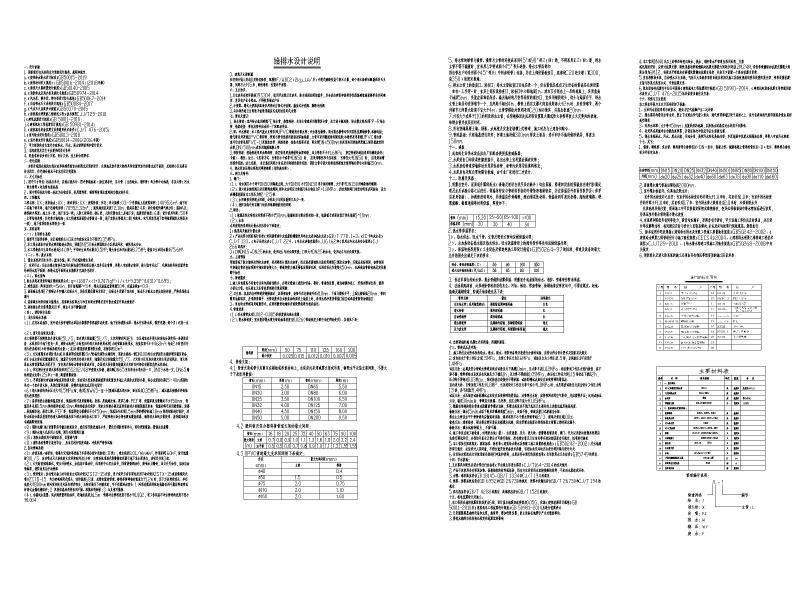

给排水设计说明

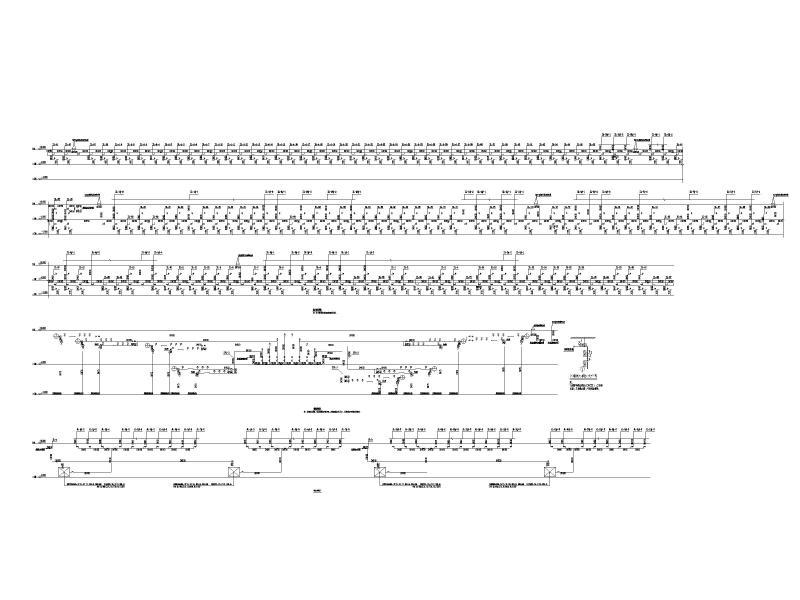

给水原理图
消火栓及给排水原理图
排水原理图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 给排水设计施工图 - 1
    给排水设计施工图 - 1
  • 给排水设计施工图 - 2
    给排水设计施工图 - 2
  • 给排水设计施工图 - 3
    给排水设计施工图 - 3
  • 给排水设计施工图 - 4
    给排水设计施工图 - 4
  • 给排水设计施工图 - 5
    给排水设计施工图 - 5
  • 给排水设计施工图 - 6
    给排水设计施工图 - 6
  • 给排水设计施工图 - 7
    给排水设计施工图 - 7
以上是部分截图,请下载附件后查看完整高清内容
